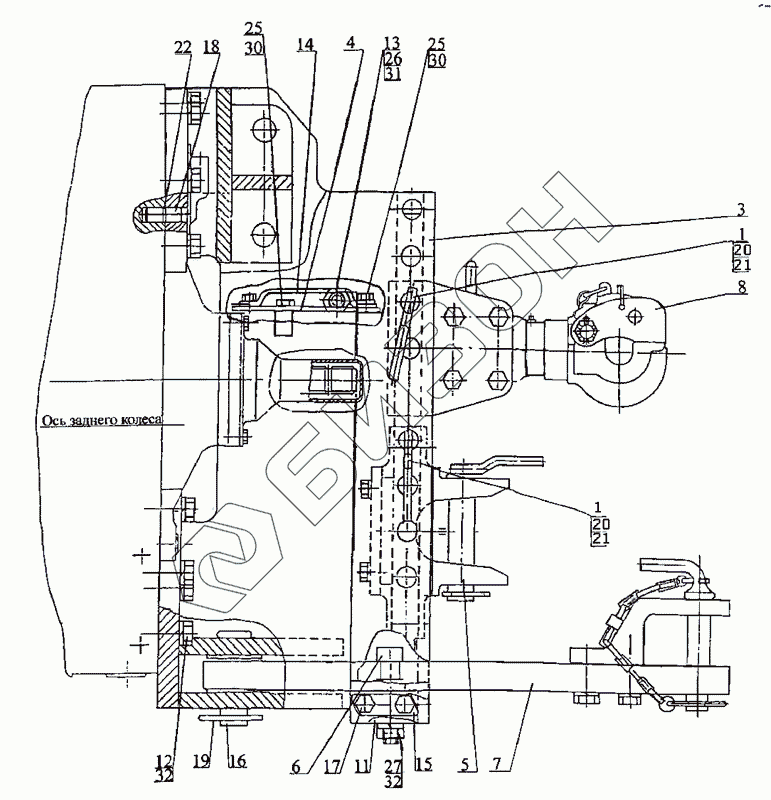

Графический каталог запасных частей к технике: МТЗ-2522. Тягово-сцепное устройство
2522-2707010
1
1
3
4
5
6
7
8
11
12
13
14
15
16
17
18
19
20
20
21
21
22
25
25
26
27
30
30
31
32
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2522-2707010 | 2522-2707010 | Тягово-сцепное устройство |
Загрузка ...
|
|
| 1 | 2522-2707030 | Палец |
Загрузка ...
|
|
| 3 | 2522-2707060 | Кронштейн |
Загрузка ...
|
|
| 4 | 2522-2707100 | Щиток |
Загрузка ...
|
|
| 5 | 2522-2707110 | Вилка |
Загрузка ...
|
|
| 6 | 2522-2707120 | Скоба |
Загрузка ...
|
|
| 7 | 2522-2707150 | Тяга |
Загрузка ...
|
|
| 8 | 2522-2707250 | Крюк |
Загрузка ...
|
|
| 11 | 2522-2707011 | Поперечина |
Загрузка ...
|
|
| 12 | 70-4605036-03 | Болт |
Загрузка ...
|
|
| 13 | 2522-2707072 | Стяжка |
Загрузка ...
|
|
| 14 | 2522-2707073 | Скоба |
Загрузка ...
|
|
| 15 | 2522-2707076 | Пластина |
Загрузка ...
|
|
| 16 | 2522-2707127 | Палец |
Загрузка ...
|
|
| 17 | 2522-2707133 | Болт |
Загрузка ...
|
|
| 18 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 19 | 1321-2707042 | Шплинт |
Загрузка ...
|
|
| 20 | А61.05.004 | Кольцо |
Загрузка ...
|
|
| 21 | А61.05.005 | Чека |
Загрузка ...
|
|
| 22 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 25 | M6-6gx12.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | М16-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 27 | М20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 30 | 6Т | Шайба |
Загрузка ...
|
|
| 31 | 16ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 32 | 20ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
