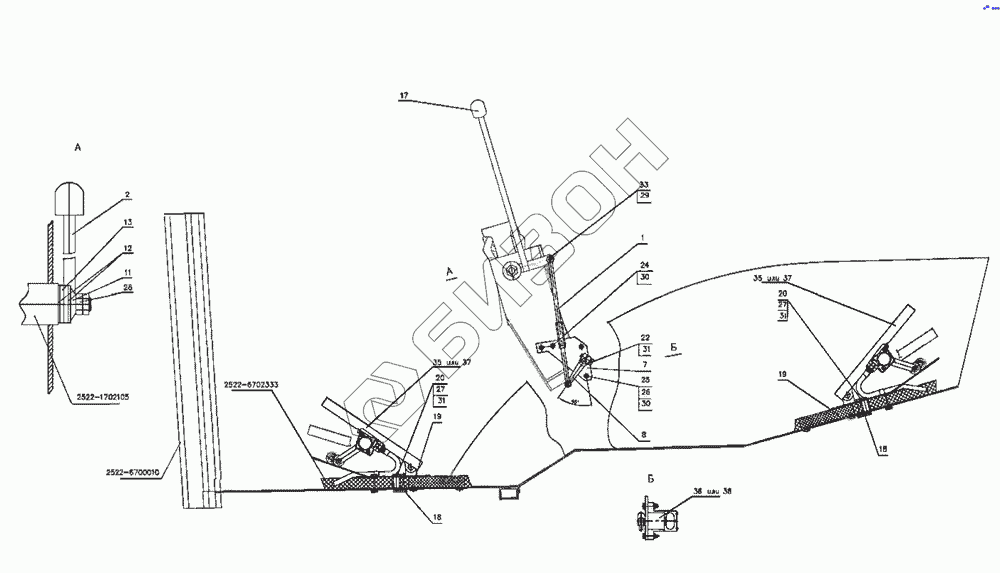

Графический каталог запасных частей к технике: МТЗ-2522. Управление подачей топлива
3022-1108000-Б
2522-1702105
2522-6702333
2522-6700010
1
2
2
7
8
11
12
13
17
18
18
19
19
20
20
22
24
25
26
27
27
28
29
30
30
31
31
31
33
35
35
35
36
36
37
37
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3022-1108000-Б | 3022-1108000-Б | Управление подачей топлива |
Загрузка ...
|
|
| 2522-1702105 | 2522-1702105 | Корпус |
Загрузка ...
|
|
| 2522-6702333 | 2522-6702333 | Коврик |
Загрузка ...
|
|
| 2522-6700010 | 2522-6700010 | Кабина в сборе |
Загрузка ...
|
|
| 1 | 3022-1108020-Б | Тяга |
Загрузка ...
|
|
| 2 | 2522-1108350 | Рукоятка |
Загрузка ...
|
|
| 2 | 3022-1108350 | Рукоятка |
Загрузка ...
|
|
| 7 | 3022-1108002-Б | Кронштейн |
Загрузка ...
|
|
| 8 | 3022-1108003 | Рычаг |
Загрузка ...
|
|
| 11 | 80В-1108347 | Пружина тарельчатая |
Загрузка ...
|
|
| 12 | 80-1108028 | Шайба |
Загрузка ...
|
|
| 13 | 80-1108178 | Шайба фрикционная |
Загрузка ...
|
|
| 17 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 18 | 2522-6702066 | Втулка |
Загрузка ...
|
|
| 19 | 2522-6702318 | Заглушка |
Загрузка ...
|
|
| 20 | M8-6gx55.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | M6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | M6-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 27 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 28 | М14х1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 29 | 2x12.019 | Шплинт |
Загрузка ...
|
|
| 30 | 6Т | Шайба |
Загрузка ...
|
|
| 31 | 8Т | Шайба |
Загрузка ...
|
|
| 33 | 6x22 | Палец |
Загрузка ...
|
|
| 35 | 3500972С91 | Педаль подачи топлива |
Загрузка ...
|
|
| 35 | ЕАХ-ЕХР00023 | Электронная ножная педаль |
Загрузка ...
|
|
| 36 | WH-531-131032 | Датчик ручной подачи топлива |
Загрузка ...
|
|
| 36 | EAAX-EFT1743 | Сенсор ручного управления |
Загрузка ...
|
|
| 37 | 2594398С91 | Электронная ножная педаль |
Загрузка ...
|
|
| 37 | WM526-351639 | Электронная ножная педаль |
Загрузка ...
|
|
| 38 | 2594976С91 | Датчик ручной подачи топлива |
Загрузка ...
|
|
| 38 | WM531-131032 | Датчик ручной подачи топлива |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
