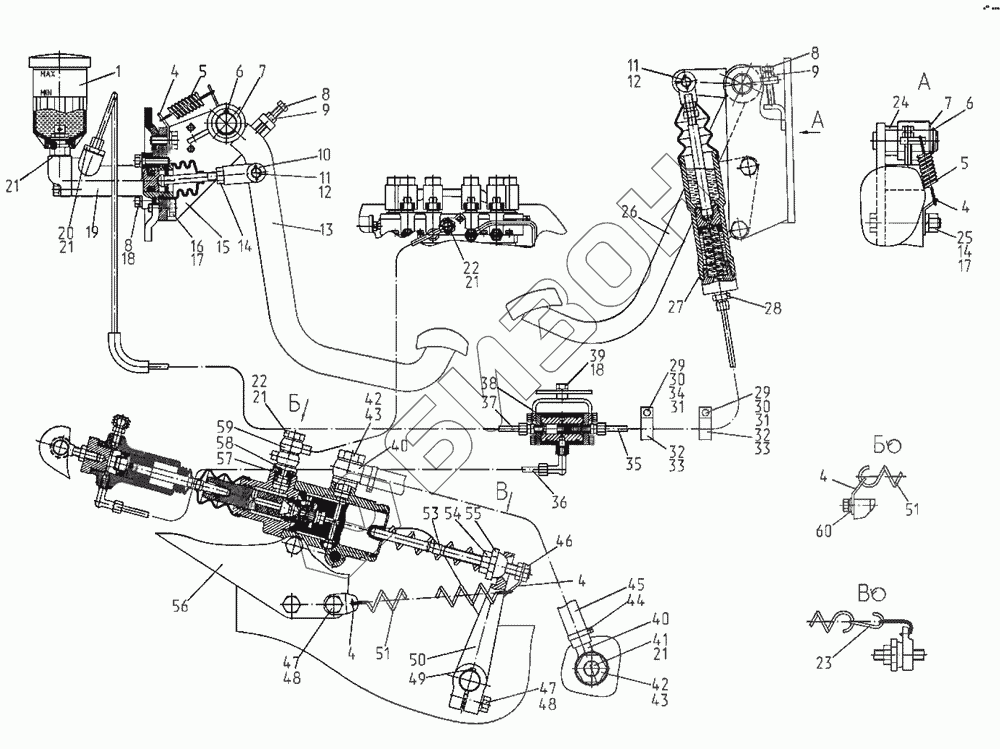

Графический каталог запасных частей к технике: МТЗ-2522. Управление сцеплением
3022-1602010
1
4
4
4
4
4
5
5
6
6
7
7
8
8
8
9
9
10
11
11
12
12
13
14
14
15
16
17
17
18
18
19
20
21
21
21
21
21
22
22
23
24
25
26
27
28
29
29
30
30
31
31
32
32
33
33
34
35
36
37
38
39
40
40
41
42
42
43
43
44
45
46
47
47
48
48
49
50
51
51
53
54
55
56
57
58
59
60
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3022-1602010 | 3022-1602010 | Управление сцеплением |
Загрузка ...
|
|
| 1 | 822-1602120 | Бачок |
Загрузка ...
|
|
| 4 | 80-1602116 | Ушко |
Загрузка ...
|
|
| 5 | 70-4616033зам | Пружина |
Загрузка ...
|
|
| 6 | 4x36.019 | Шплинт |
Загрузка ...
|
|
| 7 | 50-3406037 | Шайба упорная |
Загрузка ...
|
|
| 8 | M8-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 10 | 822-3502203 | Вилка |
Загрузка ...
|
|
| 11 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 12 | 12x32 | Палец |
Загрузка ...
|
|
| 13 | 1522-1602090-Б | Педаль |
Загрузка ...
|
|
| 14 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 15 | 1522-1602030-Б | Кронштейн |
Загрузка ...
|
|
| 16 | M10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 18 | 8Т | Шайба |
Загрузка ...
|
|
| 19 | 2022-1602810 | Цилиндр главный |
Загрузка ...
|
|
| 20 | 822-3503083 | Штуцер |
Загрузка ...
|
|
| 21 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 22 | 240-1111103 | Болт |
Загрузка ...
|
|
| 23 | 70-3514094 | Крюк |
Загрузка ...
|
|
| 24 | 70-1723032 | Втулка |
Загрузка ...
|
|
| 25 | M10-6gx75.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | 1522В-1602040 | Педаль |
Загрузка ...
|
|
| 27 | 1221В-1602610 | Цилиндр главный |
Загрузка ...
|
|
| 28 | 822-3503701 | Штуцер |
Загрузка ...
|
|
| 29 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 30 | M6-6gx18.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | 6Т | Шайба |
Загрузка ...
|
|
| 32 | 70-1115012-03 | Хомутик |
Загрузка ...
|
|
| 33 | 6x14-1,6 | Рукав |
Загрузка ...
|
|
| 34 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 35 | 2522В-1602180 | Маслопровод |
Загрузка ...
|
|
| 36 | 2522-1602280 | Трубопровод |
Загрузка ...
|
|
| 37 | 2522-1602595 | Трубопровод |
Загрузка ...
|
|
| 38 | 2822-1602100-02 | Кран |
Загрузка ...
|
|
| 39 | M8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 40 | С80-4607380 | Труба |
Загрузка ...
|
|
| 41 | 1021-2412004 | Пробка |
Загрузка ...
|
|
| 42 | 2522-3503114 | Болт |
Загрузка ...
|
|
| 43 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 44 | ХС-21 | Хомут |
Загрузка ...
|
|
| 45 | 2522-1602711 | Шланг |
Загрузка ...
|
|
| 46 | М12х1,25-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 47 | M12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 48 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 49 | 8x11 | Шпонка |
Загрузка ...
|
|
| 50 | 2522-1601217 | Рычаг |
Загрузка ...
|
|
| 51 | 50-1605152 | Пружина |
Загрузка ...
|
|
| 53 | 142-1602567 | Толкатель |
Загрузка ...
|
|
| 54 | М12х1,25-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 55 | 142-1602568 | Гайка сферическая |
Загрузка ...
|
|
| 56 | 2522-1602050-01 | Гидроусилитель |
Загрузка ...
|
|
| 57 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 58 | 1021-4803158 | Переходник |
Загрузка ...
|
|
| 59 | 2522-1602070 | Трубопровод |
Загрузка ...
|
|
| 60 | С8.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
