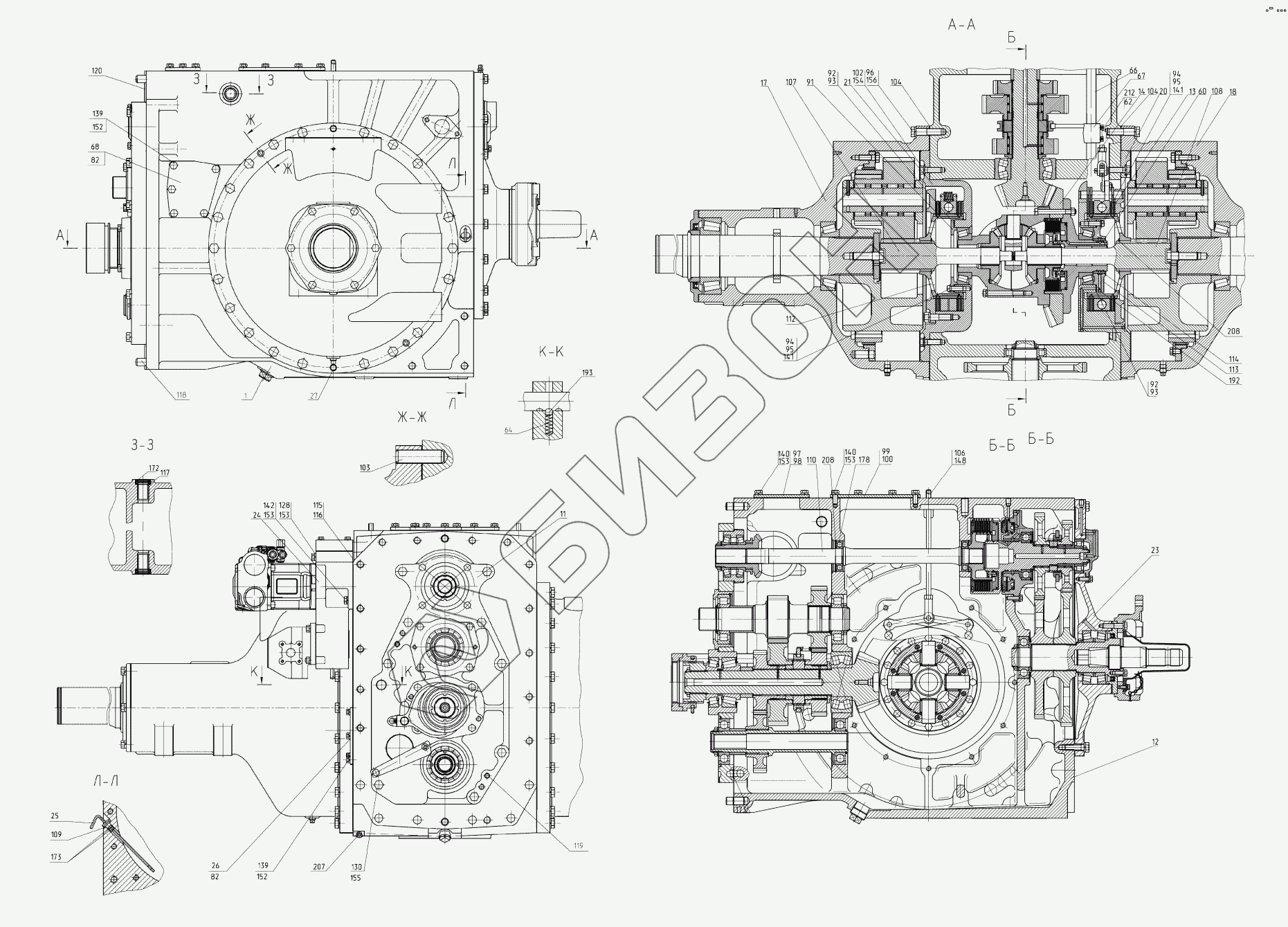

Графический каталог запасных частей к технике: МТЗ-3522. Мост задний
3522-2401010-А-01
3522-2401010-А
1
11
12
13
14
17
17
20
21
23
24
25
26
27
62
64
66
67
68
69
82
82
91
92
92
93
93
94
94
95
95
96
97
98
99
100
102
103
104
104
106
107
108
109
110
112
113
114
115
116
117
118
119
120
128
130
139
139
140
140
141
141
142
148
152
152
153
153
153
153
154
155
156
172
173
178
192
193
207
208
208
212
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-2401010-А-01 | 3522-2401010-А-01 | Мост задний |
Загрузка ...
|
|
| 3522-2401010-А | 3522-2401010-А | Мост задний |
Загрузка ...
|
|
| 1 | 70-1701300 | Пробка |
Загрузка ...
|
|
| 11 | 3522-2401100-Б | Плита |
Загрузка ...
|
|
| 12 | 2522-2401015-Б | Корпус заднего моста в сборе |
Загрузка ...
|
|
| 13 | 2522-2401020 | Крышка в сборе |
Загрузка ...
|
|
| 14 | 2822-2403010-А | Дифференциал |
Загрузка ...
|
|
| 17 | 2522-2407500-А | Конечная передача левая |
Загрузка ...
|
|
| 17 | 2522-2407500-А-01 | Конечная передача правая |
Загрузка ...
|
|
| 20 | 2522-3502010 | Тормоз в сборе правый |
Загрузка ...
|
|
| 21 | 2522-3502010-01 | Тормоз в сборе левый |
Загрузка ...
|
|
| 23 | 3522-4202010 | ВОМ задний |
Загрузка ...
|
|
| 24 | 3522-4604010-В | Привод насоса в сборе |
Загрузка ...
|
|
| 25 | 2522-1701410 | Масломер в сборе |
Загрузка ...
|
|
| 26 | 3522-2401129 | Крышка |
Загрузка ...
|
|
| 27 | 1221-1737124 | Заглушка |
Загрузка ...
|
|
| 62 | 220-1702061 | Болт |
Загрузка ...
|
|
| 64 | 50-1702148-А | Пружина фиксатора |
Загрузка ...
|
|
| 66 | 2522-1702311 | Проводок |
Загрузка ...
|
|
| 67 | 2522-1702312 | Вилка |
Загрузка ...
|
|
| 68 | 2822-2401129 | Крышка |
Загрузка ...
|
|
| 69 | 2522-2401018 | Прокладка |
Загрузка ...
|
|
| 82 | 2822-1704118 | Прокладка |
Загрузка ...
|
|
| 91 | 2522-2401011 | Крышка |
Загрузка ...
|
|
| 92 | 2522-2401012 | Прокладка |
Загрузка ...
|
|
| 93 | 2522-2401012-01 | Прокладка |
Загрузка ...
|
|
| 94 | 2522-2401013 | Пластина стопорная |
Загрузка ...
|
|
| 95 | 2522-2401013-01 | Пластина стопорная |
Загрузка ...
|
|
| 96 | 2522-2401111 | Болт |
Загрузка ...
|
|
| 97 | 2822-2401122 | Крышка |
Загрузка ...
|
|
| 98 | 2822-2401123 | Прокладка |
Загрузка ...
|
|
| 99 | 2522-2401125 | Крышка |
Загрузка ...
|
|
| 100 | 2522-2401127 | Прокладка |
Загрузка ...
|
|
| 102 | 1221-2407505 | Болт |
Загрузка ...
|
|
| 103 | 1221-2407508-01 | Штифт |
Загрузка ...
|
|
| 104 | 2522-2407552 | Прокладка |
Загрузка ...
|
|
| 106 | 2522-3502039 | Тяга |
Загрузка ...
|
|
| 107 | 2522-2407032 | Шестерня левая |
Загрузка ...
|
|
| 108 | 2522-2407032-01 | Шестерня правая |
Загрузка ...
|
|
| 109 | 2522-1701415 | Масломер |
Загрузка ...
|
|
| 110 | 2522-4202011 | Вал |
Загрузка ...
|
|
| 112 | 2522-2407033 | Ступица |
Загрузка ...
|
|
| 113 | 2522-2401021 | Крышка |
Загрузка ...
|
|
| 114 | 2522-4202022-01 | Втулка |
Загрузка ...
|
|
| 115 | 2522-4604156-А | Прокладка |
Загрузка ...
|
|
| 116 | 2522-4604156-А-01 | Прокладка |
Загрузка ...
|
|
| 117 | 36-3502037А | Втулка |
Загрузка ...
|
|
| 118 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 119 | 50-1601352 | Штифт |
Загрузка ...
|
|
| 120 | 2522-2401016 | Прокладка |
Загрузка ...
|
|
| 128 | БолтМ12-6gх120.88.35.019 | Болт |
Загрузка ...
|
|
| 130 | БолтМ16-6gх75.88.35.019 | Болт |
Загрузка ...
|
|
| 139 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 140 | БолтM12-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 141 | БолтM12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 142 | БолтM12-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 148 | ГайкаМ12х1,25-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 152 | Шайба10ОТ | Шайба |
Загрузка ...
|
|
| 153 | Шайба12ОТ | Шайба |
Загрузка ...
|
|
| 154 | Шайба14ОТ | Шайба |
Загрузка ...
|
|
| 155 | Шайба16ОТ | Шайба |
Загрузка ...
|
|
| 156 | Шайба18ОТ | Шайба |
Загрузка ...
|
|
| 172 | Манжета2.2-25х42-1 | Манжета |
Загрузка ...
|
|
| 173 | Кольцо021-025-25-1-4 | Кольцо |
Загрузка ...
|
|
| 178 | 208А | Подшипник |
Загрузка ...
|
|
| 192 | Шарик7.144-60 | Шарик |
Загрузка ...
|
|
| 193 | Шарик10-60 | Шарик |
Загрузка ...
|
|
| 207 | ПробкаКГ1/4.10КП.019 | Пробка |
Загрузка ...
|
|
| 208 | КольцоC80 | Кольцо C80 |
Загрузка ...
|
|
| 212 | Проволока1,6-0-С | Проволока |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
