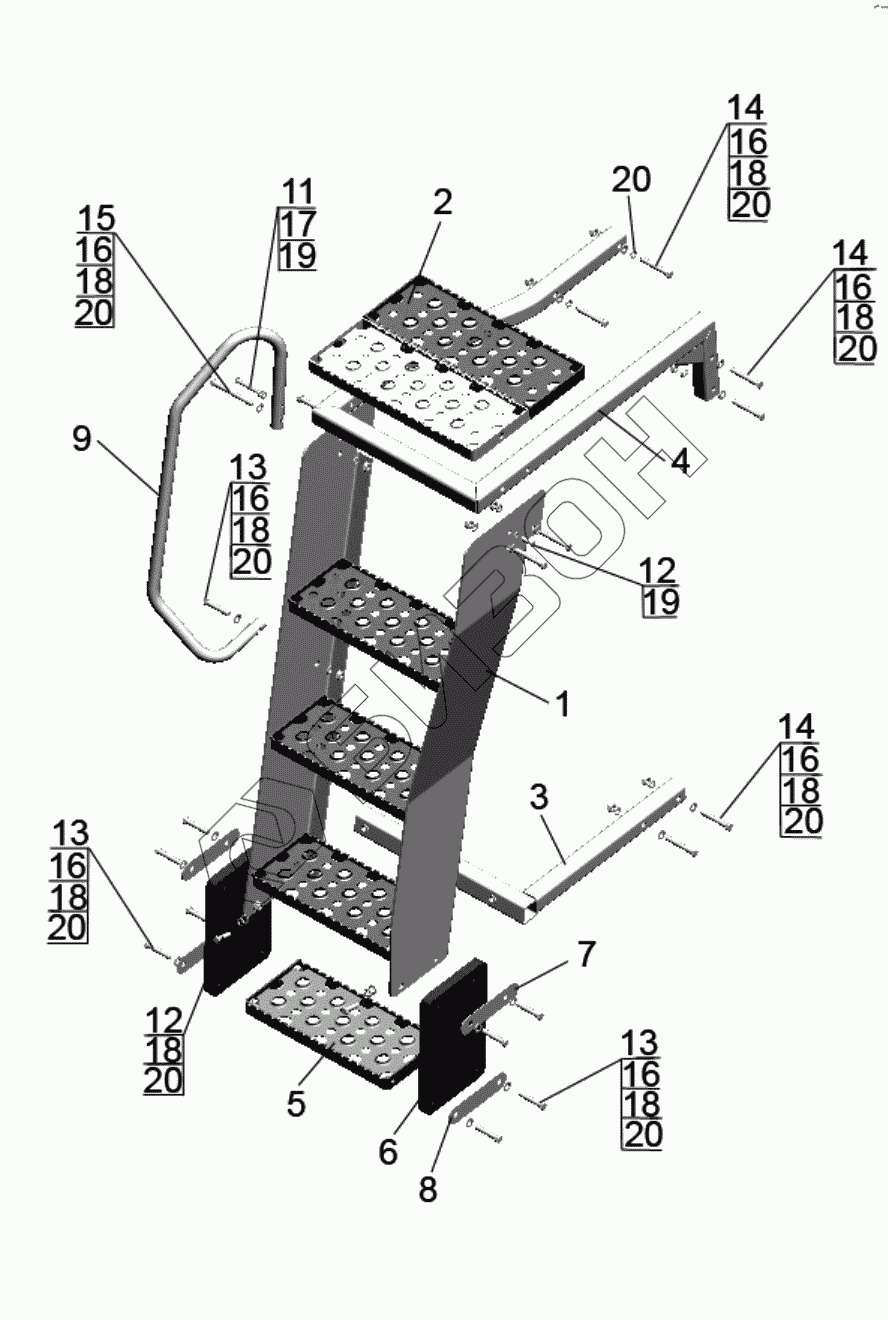

Графический каталог запасных частей к технике: МТЗ-3522. Подножка
1
2
3
4
5
6
7
8
9
11
12
12
13
13
13
14
14
14
15
16
16
16
16
16
16
16
17
18
18
18
18
18
18
18
18
19
19
20
20
20
20
20
20
20
20
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3522-8405110 | Подножка |
Загрузка ...
|
|
| 2 | 3522-8405115 | Ступенька |
Загрузка ...
|
|
| 3 | 3522-8405120 | Кронштейн |
Загрузка ...
|
|
| 4 | 3522-8405125 | Кронштейн |
Загрузка ...
|
|
| 5 | 3522-8405140 | Ступенька |
Загрузка ...
|
|
| 6 | 3522-8405135 | Боковина |
Загрузка ...
|
|
| 7 | 3522-8405102 | Пластина |
Загрузка ...
|
|
| 8 | 3522-8405102 | Пластина |
Загрузка ...
|
|
| 9 | 3522-8405132 | Поручень |
Загрузка ...
|
|
| 10 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | БолтМ8-6gх55.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | БолтМ10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | БолтМ10-6gх55.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | БолтМ10-6gх70.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | БолтМ10-6gх100.58.019 | Болт |
Загрузка ...
|
|
| 16 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | ШайбаС8.01 | Шайба |
Загрузка ...
|
|
| 18 | ШайбаС10.01.019 | Шайба С10.01.019 |
Загрузка ...
|
|
| 19 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 20 | Шайба10ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
