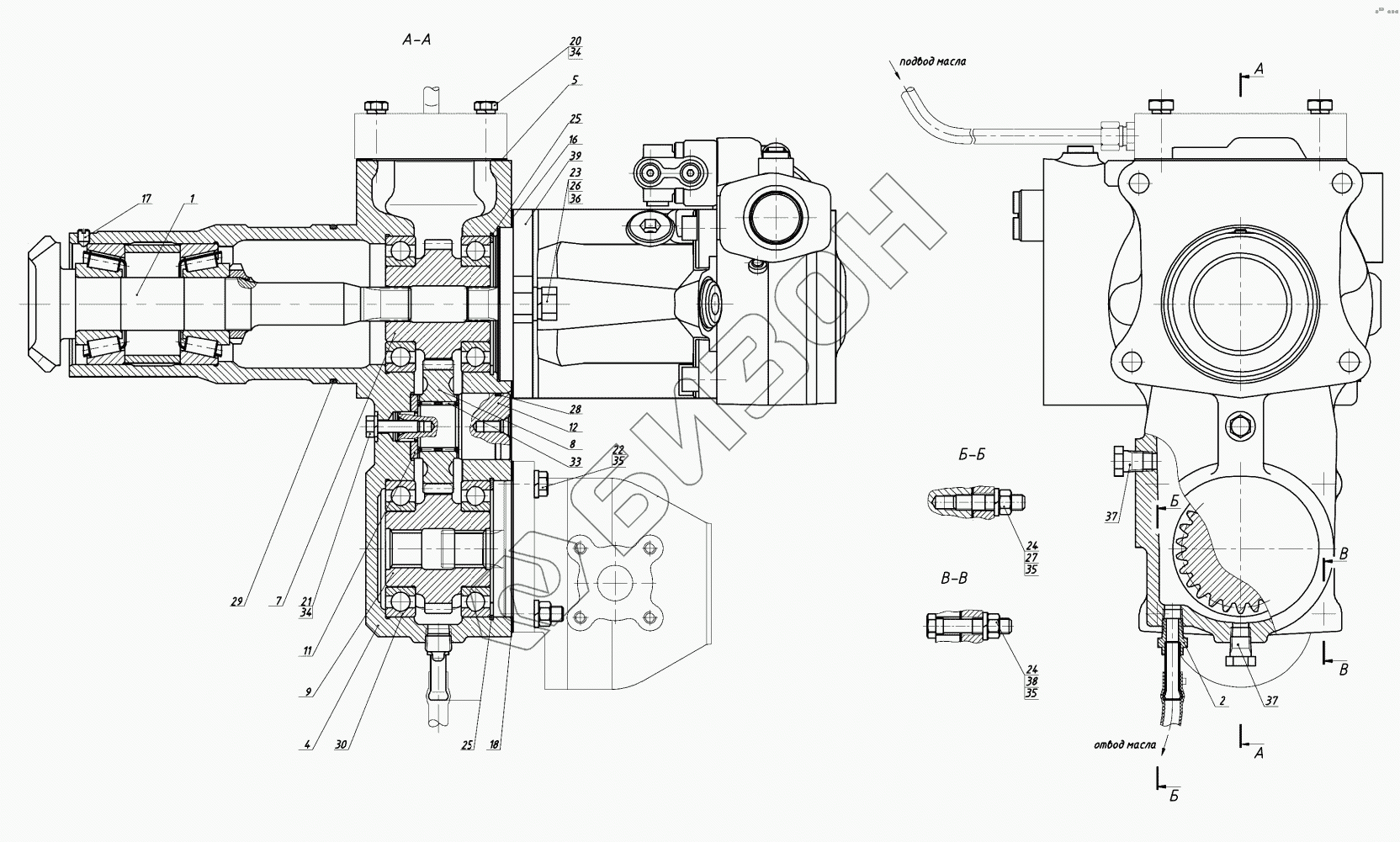

Графический каталог запасных частей к технике: МТЗ-3522. Привод насоса переменной подачи
3522-4604010-В
1
2
4
5
7
8
9
11
12
16
17
18
20
21
22
23
24
24
25
25
26
27
28
29
30
33
34
34
35
35
35
36
37
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-4604010-В | 3522-4604010-В | Привод насоса в сборе |
Загрузка ...
|
|
| 1 | 3522-4604040-В | Шестерня ведомая |
Загрузка ...
|
|
| 2 | 85-3407470 | Штуцер |
Загрузка ...
|
|
| 4 | 3522-4604011-В | Корпус |
Загрузка ...
|
|
| 5 | 3522-4604016-В | Прокладка |
Загрузка ...
|
|
| 7 | 3522-4604017-В | Шестерня |
Загрузка ...
|
|
| 8 | 3522-4604018-В | Шестерня |
Загрузка ...
|
|
| 9 | 3522-4604019-В | Шестерня |
Загрузка ...
|
|
| 11 | 3522-4604026-В | Шайба |
Загрузка ...
|
|
| 12 | 3522-4604027-В | Ось |
Загрузка ...
|
|
| 16 | 2822-4604018 | Прокладка |
Загрузка ...
|
|
| 17 | 1520-2308011 | Винт |
Загрузка ...
|
|
| 18 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 20 | БолтМ8-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | БолтМ8-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 23 | БолтМ14-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 25 | Кольцо2С90 | Кольцо |
Загрузка ...
|
|
| 26 | ШайбаС14.01.019 | Шайба |
Загрузка ...
|
|
| 27 | ШпилькаМ103р/6gх35.66.019 | Шпилька |
Загрузка ...
|
|
| 28 | Кольцо040-044-25-1-2 | Кольцо |
Загрузка ...
|
|
| 29 | Кольцо099-105-36-2-2 | Кольцо |
Загрузка ...
|
|
| 30 | 6-210А | Подшипник |
Загрузка ...
|
|
| 33 | 3КК28х33х27Е | Подшипник |
Загрузка ...
|
|
| 34 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 35 | Шайба10ОТ | Шайба |
Загрузка ...
|
|
| 36 | Шайба14ОТ | Шайба |
Загрузка ...
|
|
| 37 | ПробкаКГ1/4.А12.019 | Пробка |
Загрузка ...
|
|
| 38 | БолтМ10-6gх50.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | A10CNO45DFRX/52R-XRCO7H503D-S1958 | Насос |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
