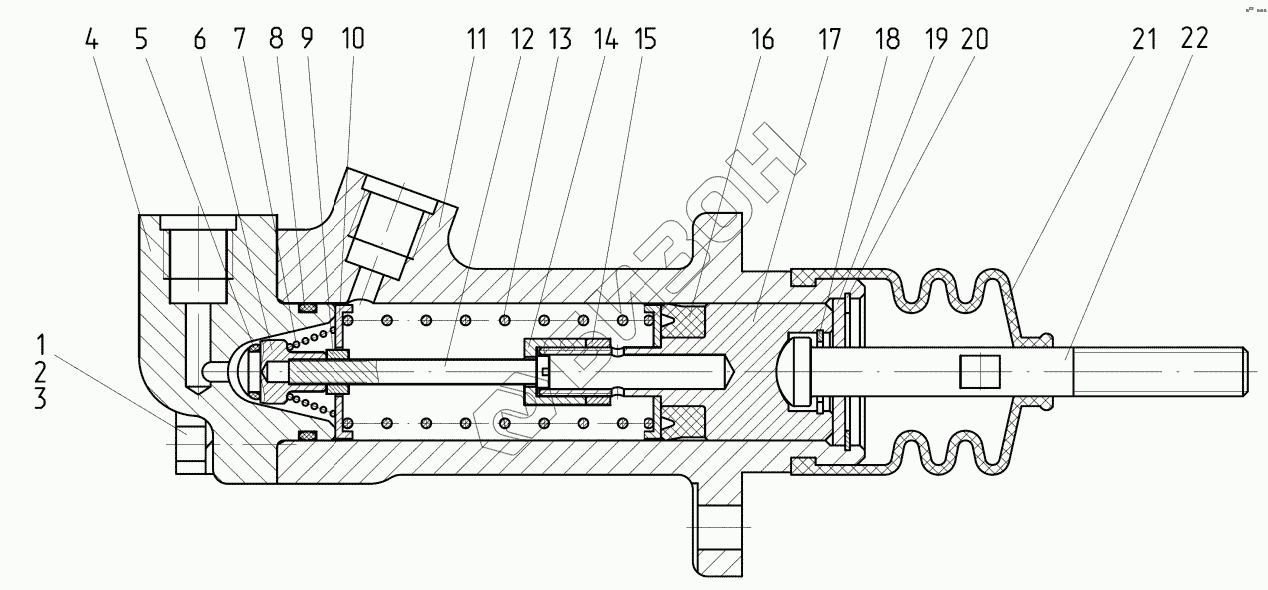

Графический каталог запасных частей к технике: МТЗ-3522. Цилиндр главный
2022-1602810
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2022-1602810 | 2022-1602810 | Цилиндр главный |
Загрузка ...
|
|
| 1 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | БолтМ8-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 3 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 4 | 2022-1602812 | Крышка |
Загрузка ...
|
|
| 5 | OREPDM7000700250 | Кольцо |
Загрузка ...
|
|
| 6 | 2022-1602823 | Клапан |
Загрузка ...
|
|
| 7 | 2022-1602838 | Пружина |
Загрузка ...
|
|
| 8 | OREPDM7002350250 | Кольцо резиновое уплотнительное |
Загрузка ...
|
|
| 9 | ГайкаМ5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 10 | 2022-1602824 | Шайба |
Загрузка ...
|
|
| 11 | 2022-1602811 | Корпус |
Загрузка ...
|
|
| 12 | 2022-1602822 | Толкатель |
Загрузка ...
|
|
| 13 | 2022-1602841 | Пружина |
Загрузка ...
|
|
| 14 | 2022-1602827 | Гайка накидная |
Загрузка ...
|
|
| 15 | 2022-1602826 | Гайка |
Загрузка ...
|
|
| 16 | Simrit85EPDMVMOO282 | Манжета N14-102 (14х28х10) Simrit 85 EPDMV MOO 282 |
Загрузка ...
|
|
| 17 | 2022-1602821 | Поршень |
Загрузка ...
|
|
| 18 | КольцоС16 | Кольцо С16 |
Загрузка ...
|
|
| 19 | ШайбаС16.01.019 | Шайба С 16.01.019 |
Загрузка ...
|
|
| 20 | КольцоС30 | Кольцо С30 |
Загрузка ...
|
|
| 21 | 142-1602569 | Чехол |
Загрузка ...
|
|
| 22 | 2022-1602813 | Толкатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
