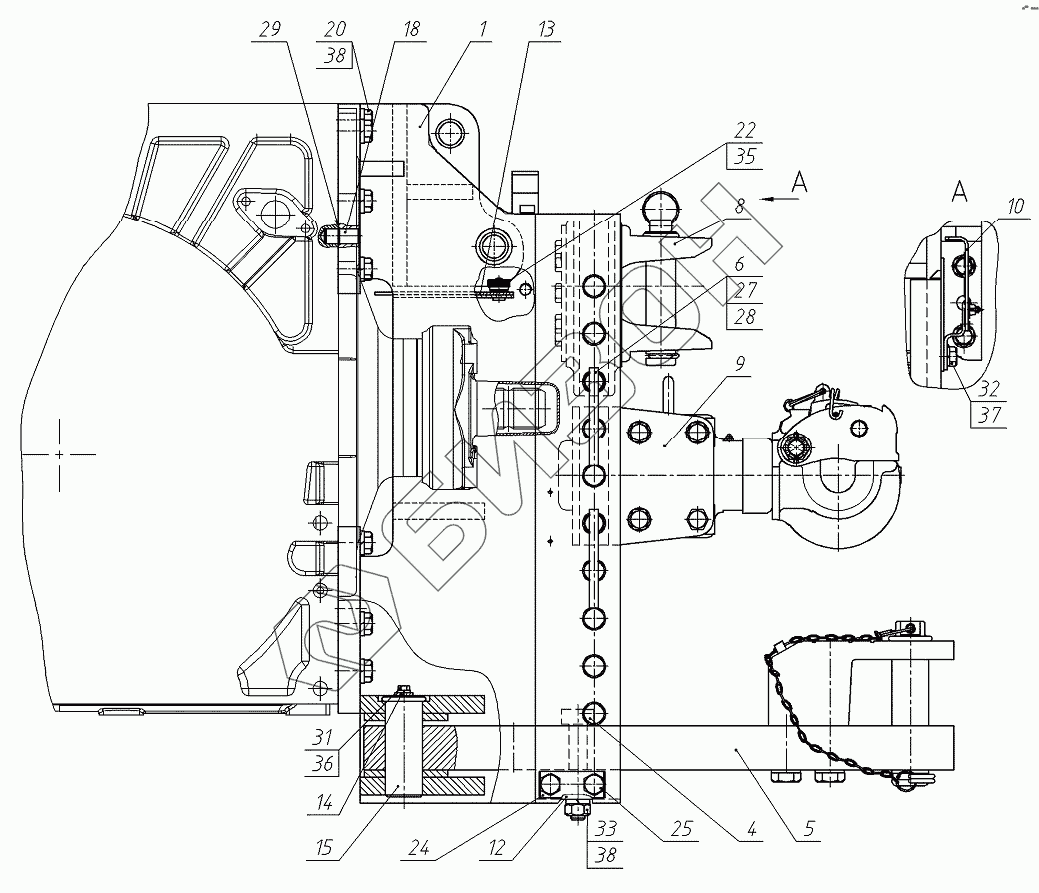

Графический каталог запасных частей к технике: МТЗ-3522. Тягово-сцепное устройство
1
4
5
6
8
9
10
12
13
14
15
18
20
22
24
25
27
28
29
31
32
33
35
36
37
38
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3522-2707060 | Кронштейн |
Загрузка ...
|
|
| 4 | 3522-2707120 | Скоба |
Загрузка ...
|
|
| 5 | 3522-2707150 | Тяга в сборе |
Загрузка ...
|
|
| 6 | 2522-2707030 | Палец |
Загрузка ...
|
|
| 8 | 2522-2707110 | Вилка |
Загрузка ...
|
|
| 9 | 2522-2707250 | Крюк |
Загрузка ...
|
|
| 10 | 3022-4606400 | Кронштейн |
Загрузка ...
|
|
| 12 | 3522-2707011 | Поперечина |
Загрузка ...
|
|
| 13 | 3522-2707092 | Козырек |
Загрузка ...
|
|
| 14 | 3522-2707126 | Пластина |
Загрузка ...
|
|
| 15 | 3522-2707127 | Палец |
Загрузка ...
|
|
| 18 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 20 | 70-4605036-03 | Болт |
Загрузка ...
|
|
| 22 | 1522-4202094 | Маховичок |
Загрузка ...
|
|
| 24 | 2522-2707076 | Пластина |
Загрузка ...
|
|
| 25 | 2522-2707133 | Болт |
Загрузка ...
|
|
| 27 | А61.05.004 | Кольцо |
Загрузка ...
|
|
| 28 | А61.05.005 | Чека |
Загрузка ...
|
|
| 29 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 31 | БолтМ10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 32 | БолтМ16-6gx32.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | ГайкаМ20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 35 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 36 | Шайба10ОТ | Шайба |
Загрузка ...
|
|
| 37 | Шайба16ОТ | Шайба |
Загрузка ...
|
|
| 38 | Шайба20ОТ | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
