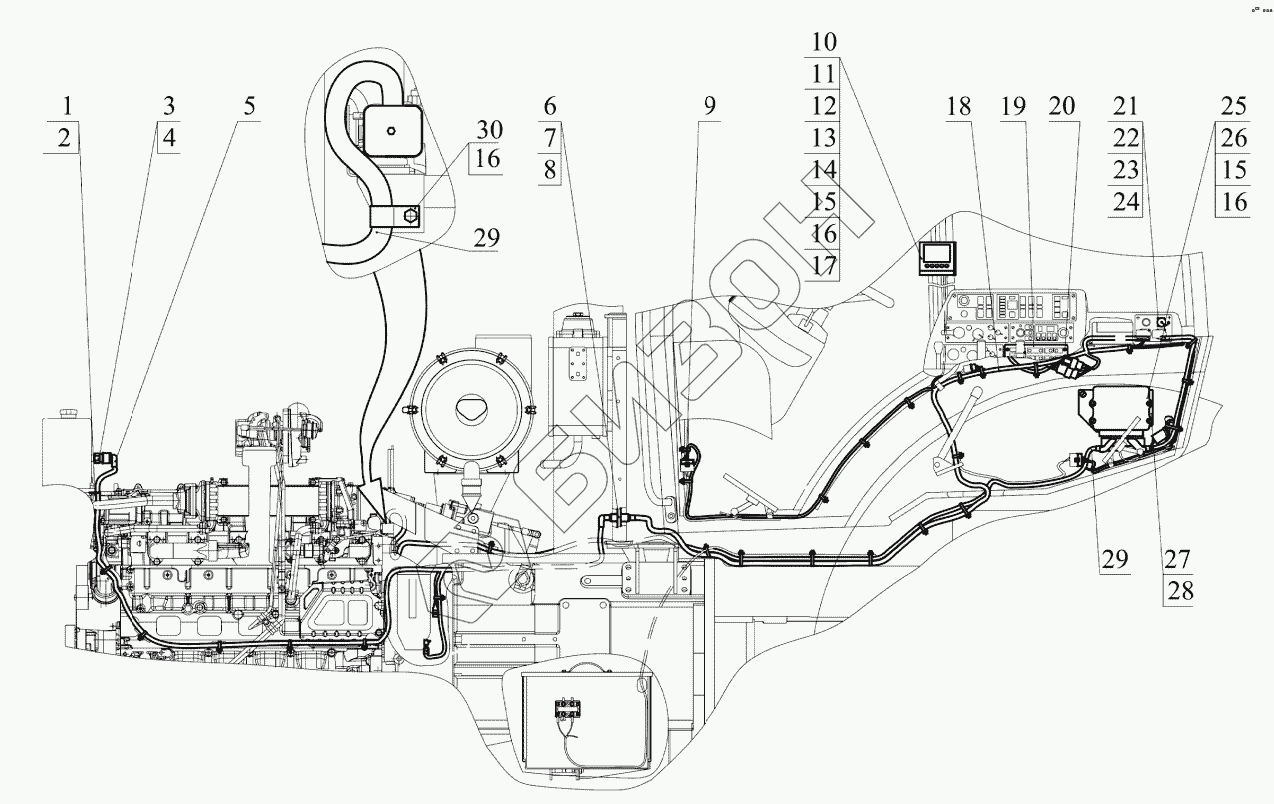

Графический каталог запасных частей к технике: МТЗ-3522. Управление двигателем «Deutz»
3522-8700910
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-8700910 | 3522-8700910 | Управление двигателем |
Загрузка ...
|
|
| 1 | 70-1115012-01 | Хомутик |
Загрузка ...
|
|
| 2 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 3 | 0118-1474 | Датчик уровня охлаждающей жидкости |
Загрузка ...
|
|
| 4 | Кольцо013-017-25-1-4 | Кольцо 013-017-25-1-4 |
Загрузка ...
|
|
| 5 | 3522ДЦ-3724965 | Жгут |
Загрузка ...
|
|
| 6 | 2822ДЦ-8700938 | Кронштейн |
Загрузка ...
|
|
| 7 | БолтМ8-6gх14.88.35.019 | Болт |
Загрузка ...
|
|
| 8 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 9 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 10 | 0440-6060 | Монитор информационный |
Загрузка ...
|
|
| 11 | ВинтВ.М4-6gх10.58.019 | Винт В.М4-6gх10.58.019 |
Загрузка ...
|
|
| 12 | Шайба4 | Шайба |
Загрузка ...
|
|
| 13 | 2022Д.4-8700944-Б | Кронштейн |
Загрузка ...
|
|
| 14 | БолтМ6-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 15 | ШайбаС6.01.019 | Шайба |
Загрузка ...
|
|
| 16 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 17 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 18 | 3522ДЦ-3724960 | Жгут |
Загрузка ...
|
|
| 19 | 3761.60 | Панель электронная комбинированная |
Загрузка ...
|
|
| 20 | ВинтВ.М4-6gх20.58.019 | Винт |
Загрузка ...
|
|
| 21 | ВинтВ.М3-6gх16.58.019 | Винт |
Загрузка ...
|
|
| 22 | ГайкаМ3-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 23 | ШайбаС3.01.019 | Шайба |
Загрузка ...
|
|
| 24 | Шайба3Т | Шайба |
Загрузка ...
|
|
| 25 | 04214367 | Блок управления |
Загрузка ...
|
|
| 26 | БолтМ6-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | 3522ДЦ-8700940 | Кронштейн |
Загрузка ...
|
|
| 28 | ВинтВ.М8-6gх25.58.019 | Винт |
Загрузка ...
|
|
| 29 | Жгут0421-5317 | Жгут 0421-5317 |
Загрузка ...
|
|
| 30 | 1321-8700019-01 | Хомут |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
