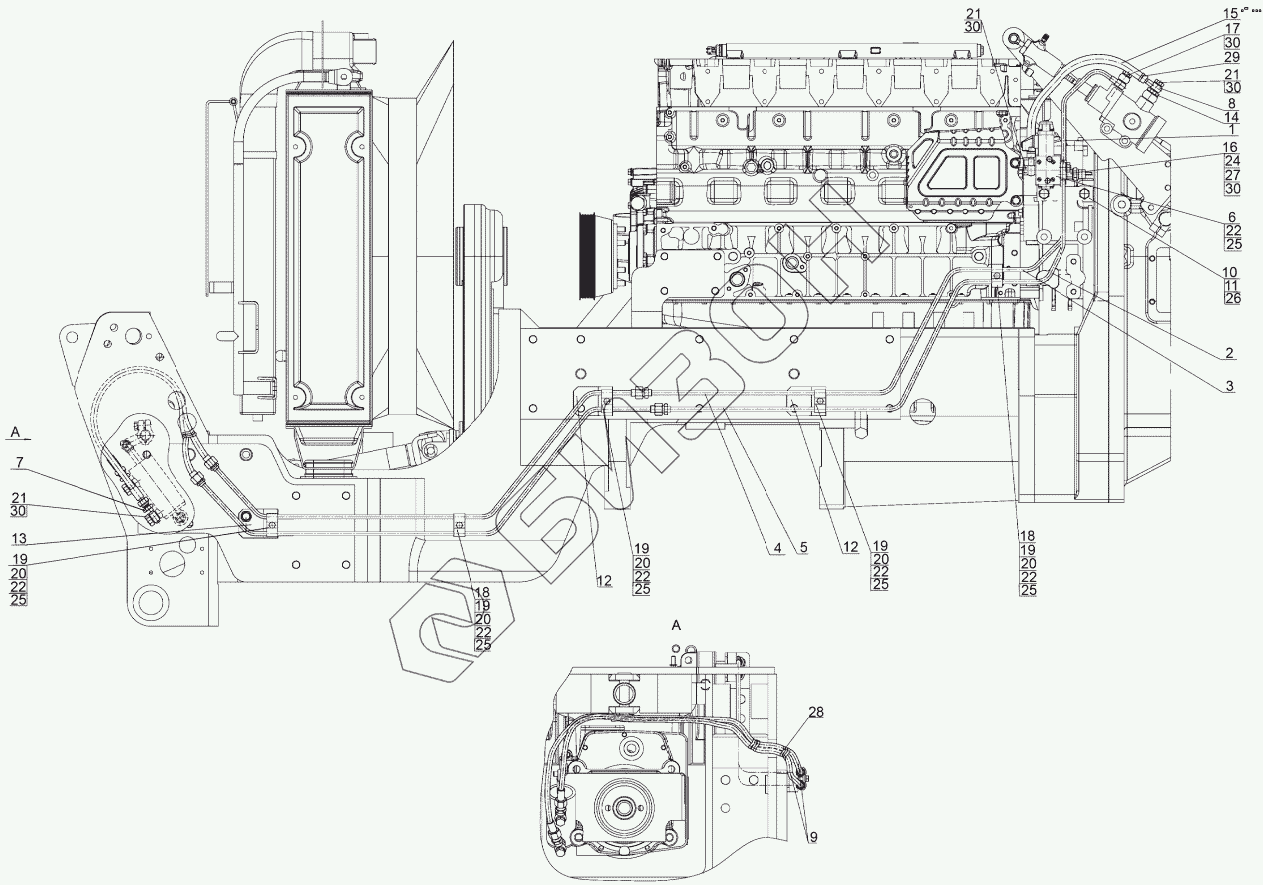

Графический каталог запасных частей к технике: МТЗ-3522. Управление передним ВОМ
3522-4219000
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
18
19
19
19
19
19
20
20
20
20
20
21
21
21
22
22
22
22
22
22
24
25
25
25
25
25
25
26
27
28
29
30
30
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-4219000 | 3522-4219000 | Управление ПВОМ |
Загрузка ...
|
|
| 1 | 3522-4219020 | Маслопровод |
Загрузка ...
|
|
| 2 | 3522-4219030-Б | Маслопровод |
Загрузка ...
|
|
| 3 | 3522-4219040-Б | Маслопровод |
Загрузка ...
|
|
| 4 | 3522-4219050-Б | Маслопровод |
Загрузка ...
|
|
| 5 | 3522-4219060-Б | Маслопровод |
Загрузка ...
|
|
| 6 | 2522-4216180 | Плита с распределителем |
Загрузка ...
|
|
| 7 | 2822-4219010 | Переходник |
Загрузка ...
|
|
| 8 | Ф80-3407720 | Маслопровод |
Загрузка ...
|
|
| 9 | 952-3407100-01 | Шланг |
Загрузка ...
|
|
| 10 | 3522-4219053 | Кронштейн |
Загрузка ...
|
|
| 11 | 3522-4219054 | Болт |
Загрузка ...
|
|
| 12 | 2822-4219053 | Кронштейн |
Загрузка ...
|
|
| 13 | 2822-4219053-01 | Кронштейн |
Загрузка ...
|
|
| 14 | 2522-3503114 | Болт |
Загрузка ...
|
|
| 15 | 2522-4219002 | Рукав 10x18.5-1.6 |
Загрузка ...
|
|
| 16 | 1222-1702114 | Штуцер |
Загрузка ...
|
|
| 17 | 240-1111103 | Болт |
Загрузка ...
|
|
| 18 | 70-3407144 | Планка |
Загрузка ...
|
|
| 19 | 70-3407146 | Планка |
Загрузка ...
|
|
| 20 | 70-3506027 | Втулка |
Загрузка ...
|
|
| 21 | Д18-051 | Болт |
Загрузка ...
|
|
| 22 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | 009-012-19-2-4 | Кольцо |
Загрузка ...
|
|
| 25 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 26 | Шайба16ОТ | Шайба |
Загрузка ...
|
|
| 27 | ДСДМ-М | Датчик сигнализатора давления |
Загрузка ...
|
|
| 28 | СпиральDy=25мм | Спираль защитная Dy=25 мм |
Загрузка ...
|
|
| 29 | TORRO12-20/9-С6W | Хомут «Норма» |
Загрузка ...
|
|
| 30 | ШайбаРМ14 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
