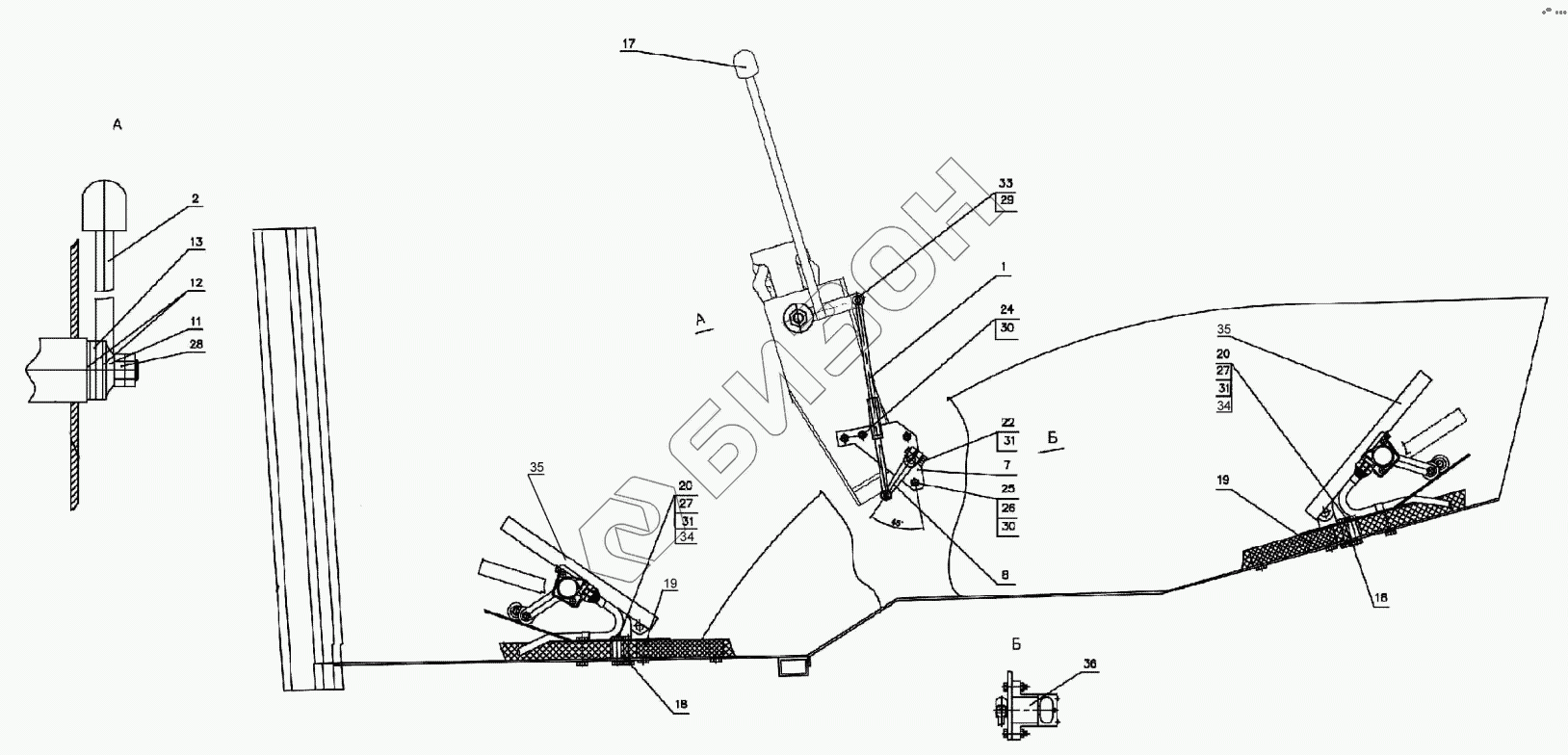

Графический каталог запасных частей к технике: МТЗ-3522. Управление подачей топлива
3022-1108000-Б
1
2
7
8
11
12
13
17
18
18
19
19
20
20
22
24
25
26
27
27
28
29
30
30
31
31
31
33
34
34
35
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3022-1108000-Б | 3022-1108000-Б | Управление подачей топлива |
Загрузка ...
|
|
| 1 | 3022-1108020-Б | Тяга |
Загрузка ...
|
|
| 2 | 3022-1108350 | Рукоятка |
Загрузка ...
|
|
| 7 | 3022-1108002-Б | Кронштейн |
Загрузка ...
|
|
| 8 | 3022-1108003 | Рычаг |
Загрузка ...
|
|
| 11 | 80В-1108347 | Пружина тарельчатая |
Загрузка ...
|
|
| 12 | 80-1108028 | Шайба |
Загрузка ...
|
|
| 13 | 80-1108178 | Шайба фрикционная |
Загрузка ...
|
|
| 17 | А13.11.000 | Рукоятка |
Загрузка ...
|
|
| 18 | 2522-6702066 | Втулка |
Загрузка ...
|
|
| 19 | 2522-6702318 | Заглушка |
Загрузка ...
|
|
| 20 | БолтМ8-6gx55.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | БолтM8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | БолтM6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | БолтM6-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | ГайкаМ6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 27 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 28 | ГайкаМ14х1,5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 29 | Шплинт2х12.019 | Шплинт |
Загрузка ...
|
|
| 30 | Шайба6Т | Шайба |
Загрузка ...
|
|
| 31 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 33 | Палец6х22 | Палец |
Загрузка ...
|
|
| 34 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 35 | 1108.02 | Педаль электронная |
Загрузка ...
|
|
| 36 | 1108.03 | Сенсор ручного управления |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
