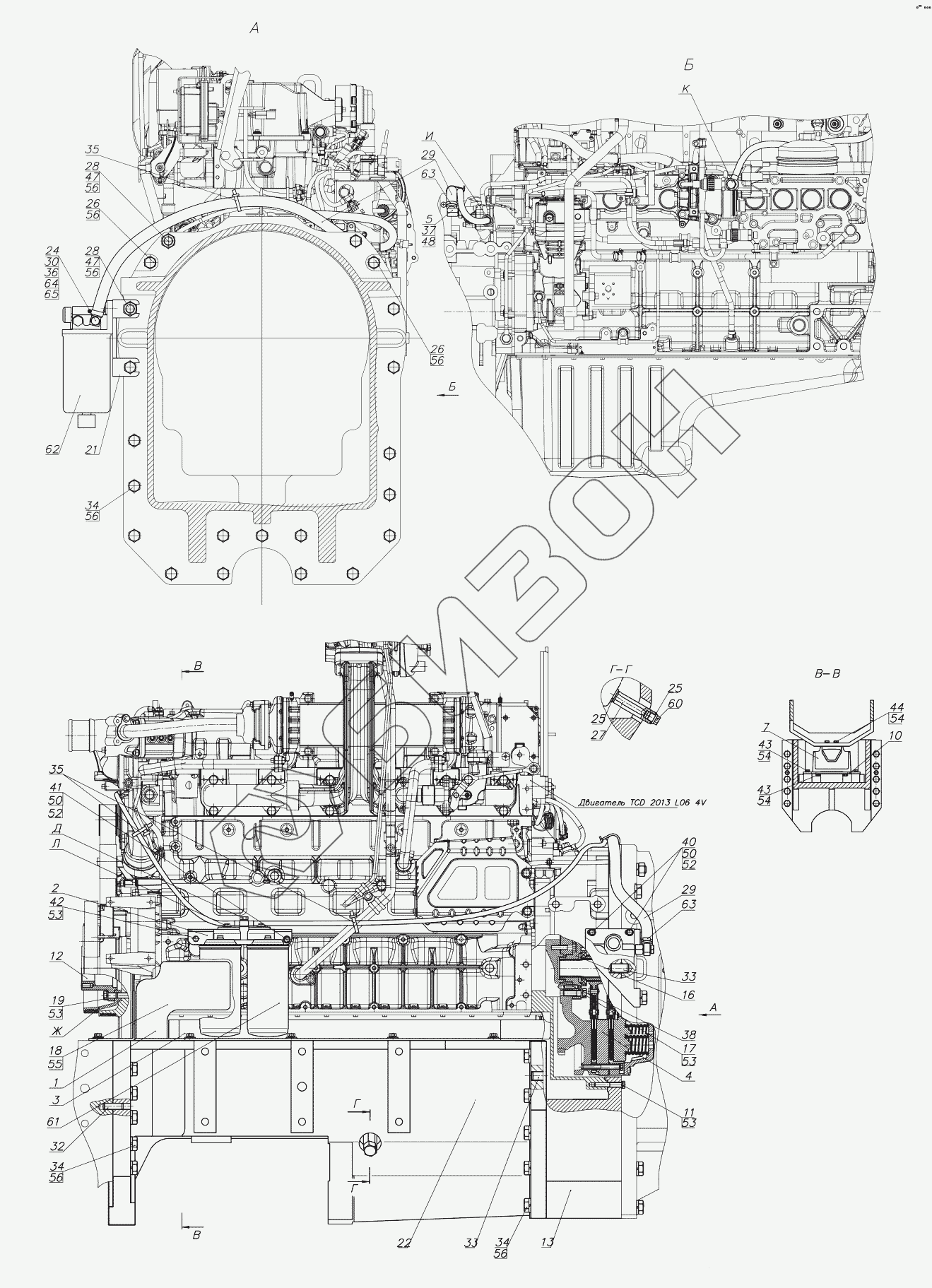

Графический каталог запасных частей к технике: МТЗ-3522. Установка двигателя
3522-1001001-Б
1
2
3
4
5
7
10
11
12
13
16
17
18
19
21
22
24
25
25
26
26
27
28
28
29
29
30
32
33
33
34
34
34
35
35
36
37
38
40
41
42
43
43
44
47
47
48
50
50
52
52
53
53
53
53
54
54
54
55
56
56
56
56
56
56
56
60
61
62
63
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-1001001-Б | 3522-1001001-Б | Установка двигателя |
Загрузка ...
|
|
| 1 | 3522-1001010-Б | Кронштейн |
Загрузка ...
|
|
| 2 | 3522-1001015 | Кронштейн |
Загрузка ...
|
|
| 3 | 3522-1001300 | Установка кожуха |
Загрузка ...
|
|
| 4 | 3522-1005009 | Установка муфты сцепления |
Загрузка ...
|
|
| 5 | 3522-1117100-Б | Штуцер |
Загрузка ...
|
|
| 7 | 500-1001035-Б | Подушка боковой опоры |
Загрузка ...
|
|
| 10 | 3522-1001016 | Пластина |
Загрузка ...
|
|
| 11 | 3522-1001207 | Болт |
Загрузка ...
|
|
| 12 | 3522-1001208 | Переходник |
Загрузка ...
|
|
| 13 | 3522-1002313 | Лист задний |
Загрузка ...
|
|
| 16 | 3522-1005326-Б | Фланец |
Загрузка ...
|
|
| 17 | 3522-1005327 | Болт |
Загрузка ...
|
|
| 18 | 3522-1005329 | Болт |
Загрузка ...
|
|
| 19 | 3522-1005331 | Болт |
Загрузка ...
|
|
| 21 | 3522-1117011 | Кронштейн |
Загрузка ...
|
|
| 22 | 3522-2801011 | Рама |
Загрузка ...
|
|
| 24 | 1221-1101492 | Штуцер |
Загрузка ...
|
|
| 25 | 1321-3407015 | Шайба |
Загрузка ...
|
|
| 26 | 2022Д-1001206-02 | Болт |
Загрузка ...
|
|
| 27 | 2822ДЦ-1001007-01 | Переходник |
Загрузка ...
|
|
| 28 | 2822ДЦ-1001012 | Шпилька |
Загрузка ...
|
|
| 29 | 3022-1101002-03 | Топливопровод |
Загрузка ...
|
|
| 30 | 3022-1101113 | Штуцер |
Загрузка ...
|
|
| 32 | 50-1601352 | Штифт |
Загрузка ...
|
|
| 33 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 34 | 70-4605036-03 | Болт |
Загрузка ...
|
|
| 35 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 36 | Д18-051 | Болт |
Загрузка ...
|
|
| 37 | Ф80-3407114 | Шайба |
Загрузка ...
|
|
| 38 | ШЦК8х36 | Штифт |
Загрузка ...
|
|
| 40 | БолтМ8-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 41 | БолтМ8-6gх45.88.35.019 | Болт |
Загрузка ...
|
|
| 42 | БолтМ10-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 43 | БолтМ12-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 44 | БолтМ12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 47 | ГайкаМ20-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 48 | ГайкаМ16-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 50 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 52 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 53 | Шайба10ОТ | Шайба |
Загрузка ...
|
|
| 54 | Шайба12ОТ | Шайба |
Загрузка ...
|
|
| 55 | Шайба16ОТ | Шайба |
Загрузка ...
|
|
| 56 | Шайба20ОТ | Шайба |
Загрузка ...
|
|
| 60 | М18х1.5 | Пробка |
Загрузка ...
|
|
| 61 | 0034-1691 | Топливный фильтр 0034-1691 |
Загрузка ...
|
|
| 62 | 0450-6917 | Топливный фильтр предварительный 0450-6917 |
Загрузка ...
|
|
| 63 | 16-27 | Хомут |
Загрузка ...
|
|
| 64 | РМ14 | Шайба |
Загрузка ...
|
|
| 65 | РМ3/8 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
