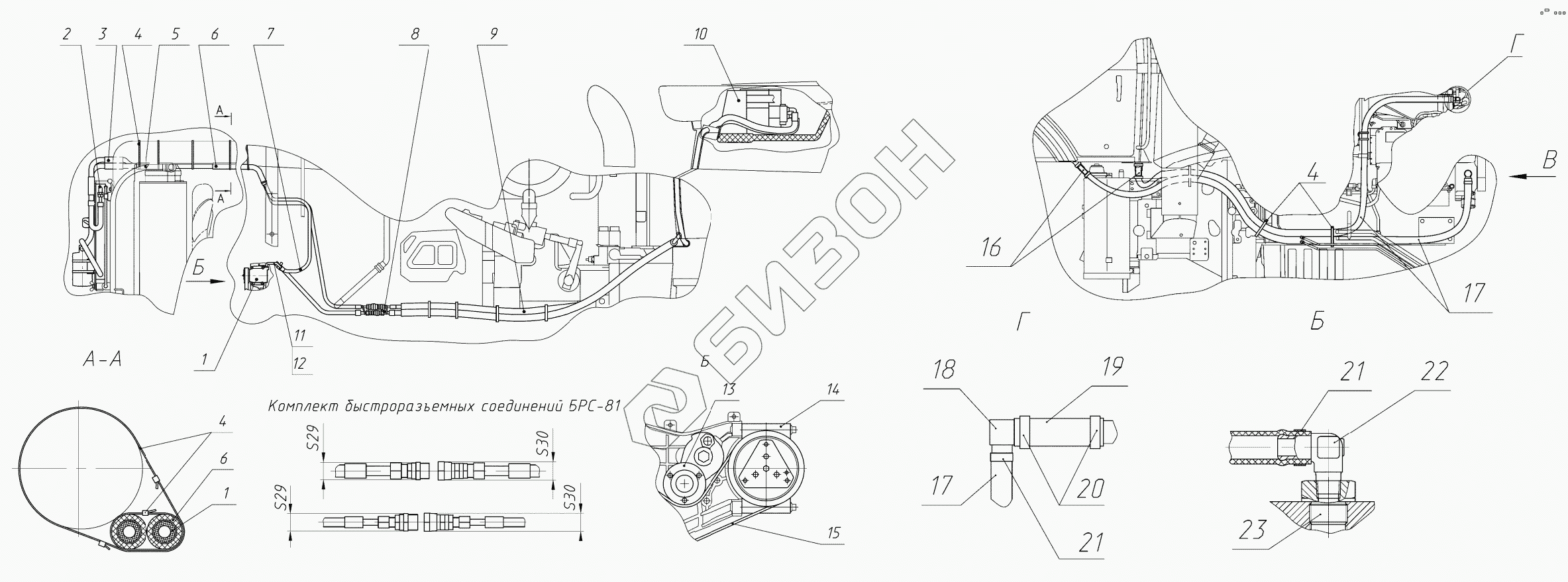

Графический каталог запасных частей к технике: МТЗ-3522. Установка компрессора и шлангов кондиционера
1
1
2
3
4
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
18
19
20
21
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | МТ8100000-03 | Кондиционер |
Загрузка ...
|
|
| 2 | 2822-8112010 | Конденсатор и фильтр-осушитель |
Загрузка ...
|
|
| 3 | 3522-810004 | Шланг |
Загрузка ...
|
|
| 4 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 5 | 3522-8100004-01 | Шланг |
Загрузка ...
|
|
| 6 | 3522-8100004-02 | Шланг |
Загрузка ...
|
|
| 7 | 2822ДЦ-8100012 | Шланг |
Загрузка ...
|
|
| 8 | БРС-81 | Комплект быстроразъемных соединений |
Загрузка ...
|
|
| 9 | 3522-8100004-03 | Шланг |
Загрузка ...
|
|
| 10 | 2822-8101010 | Установка отопителя-охладителя |
Загрузка ...
|
|
| 11 | 80110FH163 | Фитинг |
Загрузка ...
|
|
| 12 | 70108FH281 | Фитинг |
Загрузка ...
|
|
| 13 | 04505820 | Ролик натяжной |
Загрузка ...
|
|
| 14 | 015213 | Компрессор |
Загрузка ...
|
|
| 15 | 01182428 | Ремень |
Загрузка ...
|
|
| 16 | 70-6702306 | Втулка |
Загрузка ...
|
|
| 17 | 8100.002 | Шланг |
Загрузка ...
|
|
| 18 | 3522-8100020 | Переходник |
Загрузка ...
|
|
| 19 | 3522-8100003 | Шланг |
Загрузка ...
|
|
| 20 | 5000.04 | Хомут |
Загрузка ...
|
|
| 21 | 5000.02 | Хомут с червячной резьбой 16-27 |
Загрузка ...
|
|
| 22 | 3522-8100001 | Угольник |
Загрузка ...
|
|
| 23 | 3522-8100002 | Штуцер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
