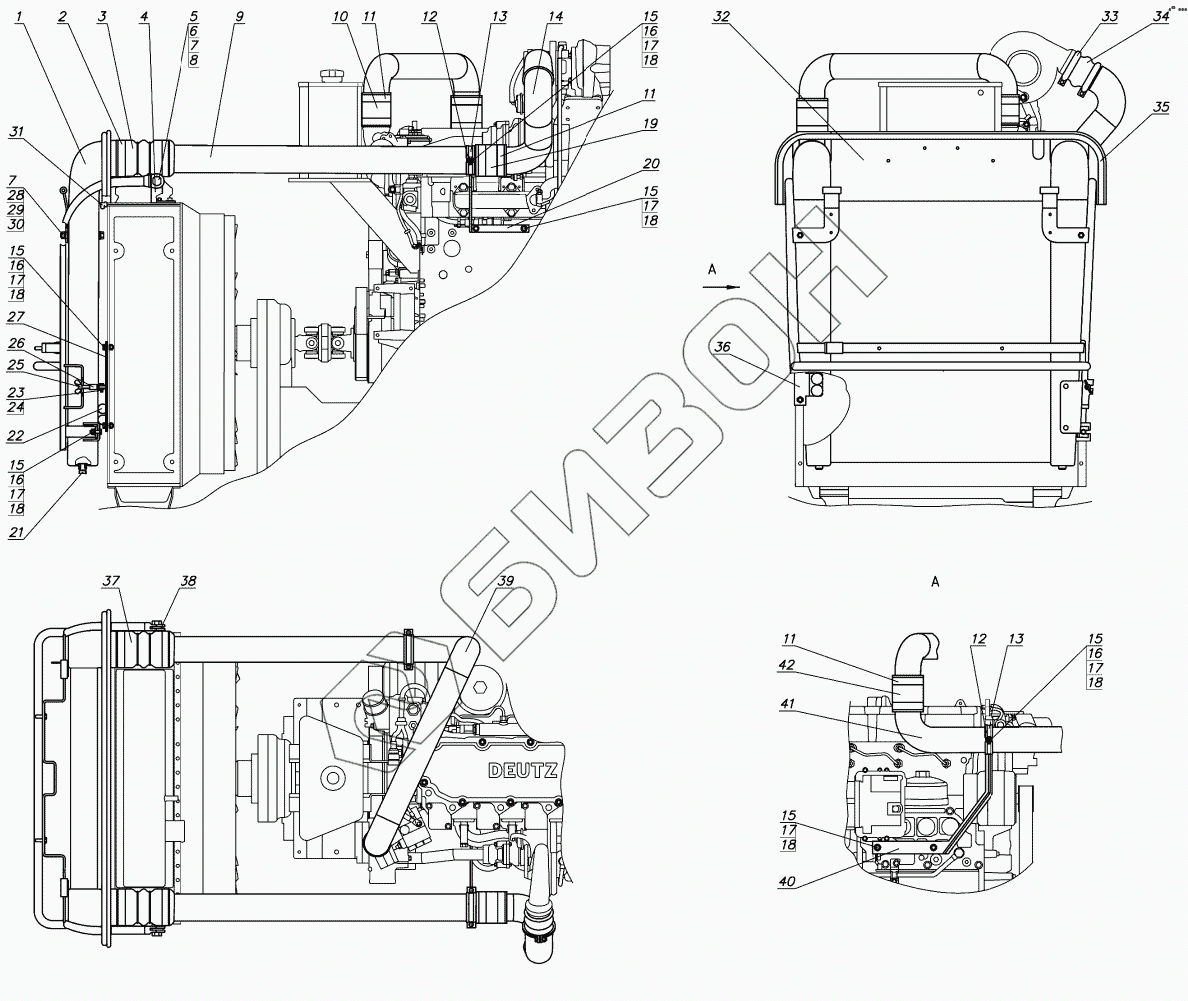

Графический каталог запасных частей к технике: МТЗ-3522. Установка охладителя
3522-1317010-Б
1
2
3
4
5
6
7
7
8
9
10
11
11
11
12
12
13
13
14
15
15
15
15
15
15
16
16
16
16
17
17
17
17
17
17
18
18
18
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-1317010-Б | 3522-1317010-Б | Установка охладителя |
Загрузка ...
|
|
| 1 | 3033-1317100 | Охладитель наддувочного воздуха |
Загрузка ...
|
|
| 2 | 5000.19 | Хомут с червячной резьбой 83-105/16 |
Загрузка ...
|
|
| 3 | 1317.12 | Патрубок силиконовый гофрированный |
Загрузка ...
|
|
| 4 | 3522-1317111-01 | Кронштейн |
Загрузка ...
|
|
| 5 | 3522-1317113 | Болт |
Загрузка ...
|
|
| 6 | ГайкаМ10-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 7 | ШайбаС10.01.019 | Шайба С10.01.019 |
Загрузка ...
|
|
| 8 | Шплинт2,5х25.019 | Шплинт |
Загрузка ...
|
|
| 9 | 3522-1317930 | Воздухопровод |
Загрузка ...
|
|
| 10 | 1317.14 | Патрубок силиконовый 70х100 синий |
Загрузка ...
|
|
| 11 | 5000.18 | Хомут с червячной резьбой 70-92/16 |
Загрузка ...
|
|
| 12 | ПР-36-03 | Уплотнитель УМ6а |
Загрузка ...
|
|
| 13 | 3522-1317954 | Кронштейн |
Загрузка ...
|
|
| 14 | 3522-1317920 | Воздухопровод |
Загрузка ...
|
|
| 15 | БолтМ8-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | ГайкаМ8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 17 | ШайбаС8.01.019 | Шайба |
Загрузка ...
|
|
| 18 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 19 | 1317.01 | Патрубок силиконовый |
Загрузка ...
|
|
| 20 | 3522-1317960 | Кронштейн |
Загрузка ...
|
|
| 21 | ПробкаКГ1/4.А12.019 | Пробка |
Загрузка ...
|
|
| 22 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 23 | Шплинт2,5х12.019 | Шплинт |
Загрузка ...
|
|
| 24 | Палец6х22 | Палец |
Загрузка ...
|
|
| 25 | 3522-1317115 | Стяжка |
Загрузка ...
|
|
| 26 | 3522-1317121 | Вилка |
Загрузка ...
|
|
| 27 | 3522-1317125-01 | Упор |
Загрузка ...
|
|
| 28 | БолтМ10-6gх110.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | ГайкаМ10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 30 | Шайба10ОТ | Шайба |
Загрузка ...
|
|
| 31 | А37.08.045-14 | Уплотнитель |
Загрузка ...
|
|
| 32 | 3522-1317105-Б | Кронштейн |
Загрузка ...
|
|
| 33 | Хомут0429-4209 | Стяжной хомут |
Загрузка ...
|
|
| 34 | Компенсатор0429-2010 | Компенсатор |
Загрузка ...
|
|
| 35 | А37.08.045-15 | Уплотнитель |
Загрузка ...
|
|
| 36 | 3522-1317125 | Упор |
Загрузка ...
|
|
| 37 | 1317.13 | Патрубок силиконовый гофрированный |
Загрузка ...
|
|
| 38 | 3522-1317111 | Кронштейн |
Загрузка ...
|
|
| 39 | 3522-1317910 | Воздухопровод |
Загрузка ...
|
|
| 40 | 3522-1317950 | Кронштейн |
Загрузка ...
|
|
| 41 | 3522-1317900 | Воздухопровод |
Загрузка ...
|
|
| 42 | 1317.02 | Патрубок силиконовый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
