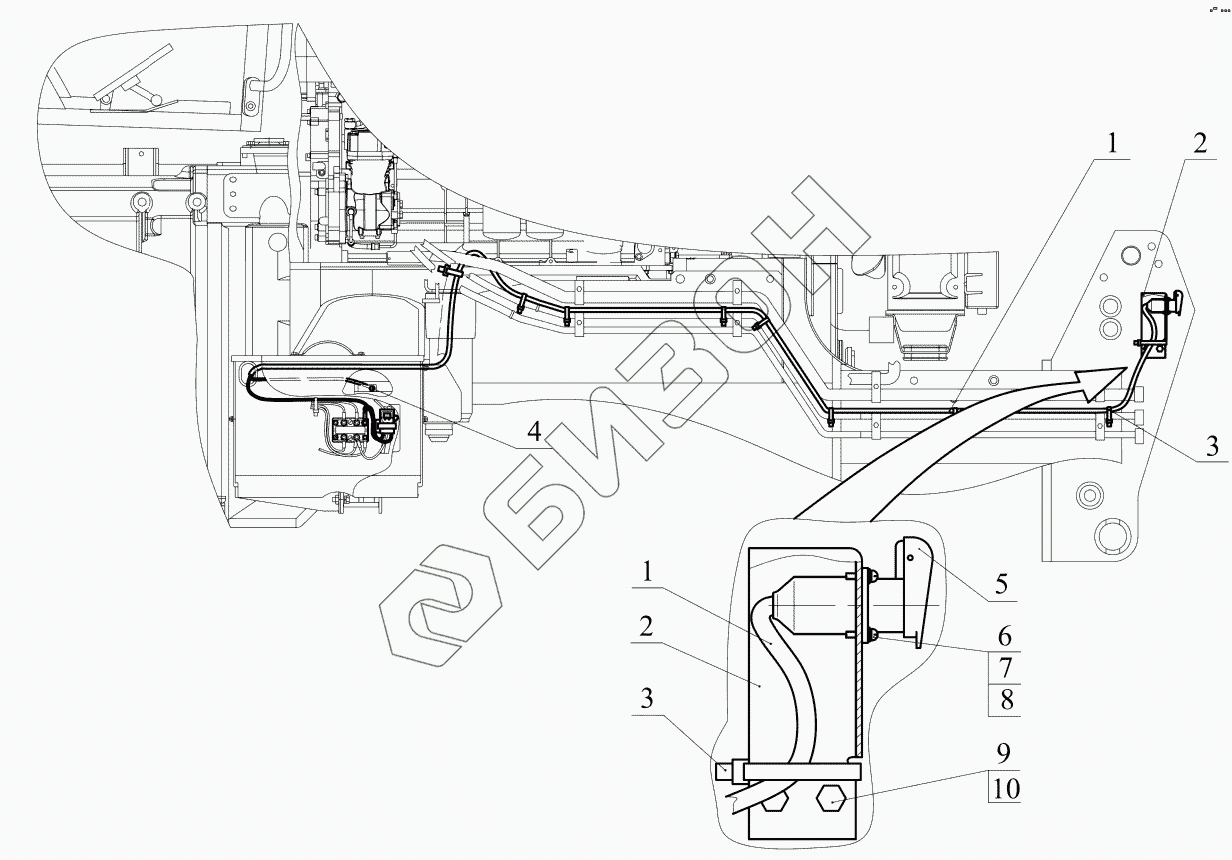

Графический каталог запасных частей к технике: МТЗ-3522. Установка передней розетки

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
3522-8700085
1
1
2
2
3
3
4
5
6
7
8
9
10
Позиция на иллюстрации Заводской номер детали Название детали Цена
3522-8700085 3522-8700085 Установка передней розетки
Загрузка ...
1 3022ДЦ-3724802 Жгут
Загрузка ...
2 3522-8700086 Кожух
Загрузка ...
3 80-3723045-01 Манжета
Загрузка ...
4 ГайкаМ8-6Н.6.019 Гайка
Загрузка ...
5 Розетка25.038.100 Розетка
Загрузка ...
6 ВинтВ.М3-6gх16.58.019 Винт
Загрузка ...
7 ШайбаС3.01.019 Шайба
Загрузка ...
8 Шайба3Т Шайба
Загрузка ...
9 БолтМ8-6gх14.88.35.019 Болт
Загрузка ...
10 Шайба8Т Шайба 8Т
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
