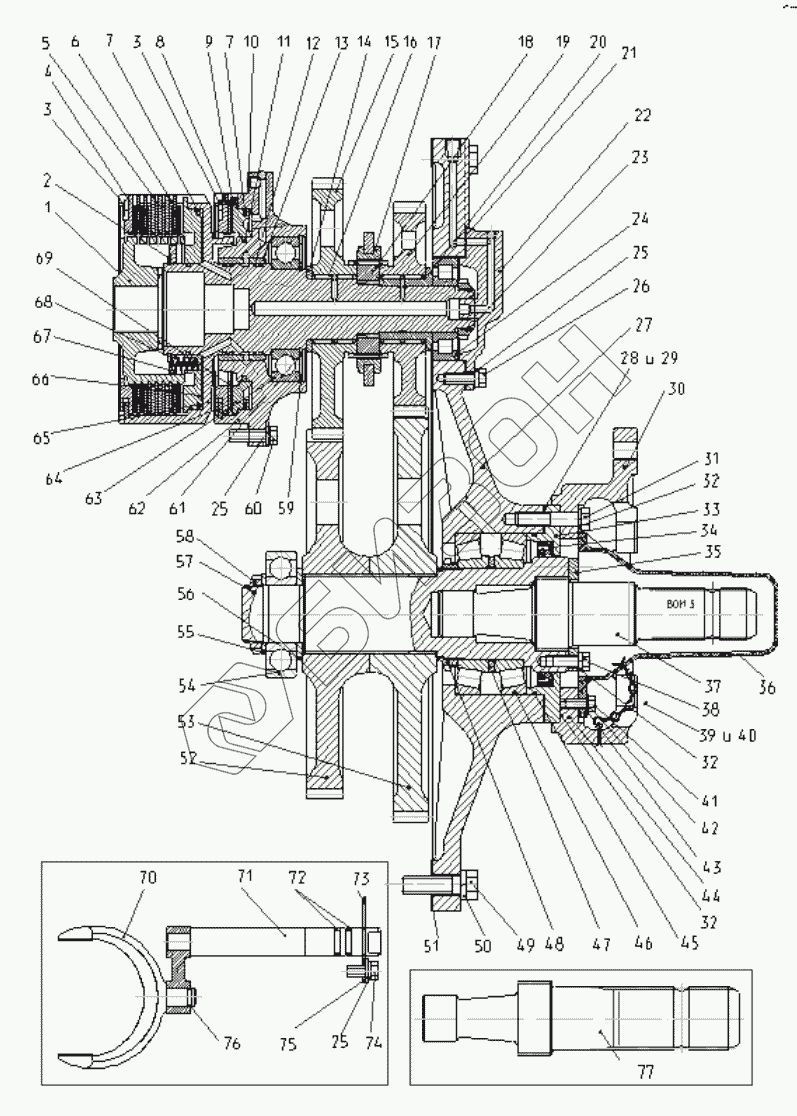

Графический каталог запасных частей к технике: МТЗ-3522. ВОМ задний
3522-4202010-01
3522-4202010
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
14
15
15
16
17
18
19
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
52
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
77
77
77
77
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 3522-4202010-01 | 3522-4202010-01 | ВОМ задний |
Загрузка ...
|
|
| 3522-4202010 | 3522-4202010 | ВОМ задний |
Загрузка ...
|
|
| 2522-4202080 | 2522-4202080 | Крышка |
Загрузка ...
|
|
| 3522-4202060-01 | 3522-4202060-01 | Крышка ВОМ |
Загрузка ...
|
|
| 3522-4202060 | 3522-4202060 | Крышка ВОМ |
Загрузка ...
|
|
| 3522-4202020 | 3522-4202020 | Корпус |
Загрузка ...
|
|
| 3522-4202030 | 3522-4202030 | Фрикцион |
Загрузка ...
|
|
| 3522-4202015 | 3522-4202015 | Тормозок |
Загрузка ...
|
|
| 1 | 2822-4202034-Б1 | Муфта шлицевая |
Загрузка ...
|
|
| 2 | КольцоC80 | Кольцо C80 |
Загрузка ...
|
|
| 3 | 185DIN472:1981 | Кольцо стопорное |
Загрузка ...
|
|
| 4 | 3522-1701379 | Диск упорный |
Загрузка ...
|
|
| 5 | 2522-1802035-А | Диск ведущий |
Загрузка ...
|
|
| 6 | LD2220087 | Диск ведущий |
Загрузка ...
|
|
| 7 | 80-1701382 | Кольцо |
Загрузка ...
|
|
| 8 | 3522-1701379-01 | Диск упорный |
Загрузка ...
|
|
| 9 | 3522-4202046 | Пружина |
Загрузка ...
|
|
| 10 | 2522-4202023 | Прокладка |
Загрузка ...
|
|
| 11 | 86-1802047 | Кольцо |
Загрузка ...
|
|
| 12 | 142-1701381-А | Кольцо |
Загрузка ...
|
|
| 13 | 2522-4202022-А | Втулка |
Загрузка ...
|
|
| 14 | 2522-4202036 | Шайба |
Загрузка ...
|
|
| 15 | 2522-4202037 | Шестерня |
Загрузка ...
|
|
| 15 | 2522-4202032 | Шестерня |
Загрузка ...
|
|
| 16 | 664910Е | Подшипник |
Загрузка ...
|
|
| 17 | 112-1701343 | Муфта |
Загрузка ...
|
|
| 18 | 2522-4202035 | Втулка |
Загрузка ...
|
|
| 19 | 2822-4202027 | Шестерня |
Загрузка ...
|
|
| 19 | 2522-4202032 | Шестерня |
Загрузка ...
|
|
| 20 | 2522-4202038 | Втулка |
Загрузка ...
|
|
| 21 | 2522-4202042 | Прокладка |
Загрузка ...
|
|
| 22 | 2522-4202040 | Крышка |
Загрузка ...
|
|
| 23 | 52-2308097 | Гайка |
Загрузка ...
|
|
| 24 | SKFNJ308ЕCJ | Подшипник |
Загрузка ...
|
|
| 25 | Шайба10ОТ | Шайба |
Загрузка ...
|
|
| 26 | БолтМ10-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | 2522-4202051 | Крышка |
Загрузка ...
|
|
| 28 | 2522-4202082 | Прокладка |
Загрузка ...
|
|
| 29 | 2522-4202082-01 | Прокладка |
Загрузка ...
|
|
| 30 | 2522-4202083 | Проставка |
Загрузка ...
|
|
| 31 | БолтМ12-6gх55.88.35.019 | Болт М12-6gх55.88.35.019 |
Загрузка ...
|
|
| 32 | Шайба12ОТ | Шайба |
Загрузка ...
|
|
| 33 | 2522-4202081 | Крышка |
Загрузка ...
|
|
| 34 | 2.2-100х125-1 | Манжета |
Загрузка ...
|
|
| 35 | 2522-4202016 | Шайба |
Загрузка ...
|
|
| 36 | 2522-4202065 | Колпак |
Загрузка ...
|
|
| 37 | 2522-4202017-А | Хвостовик |
Загрузка ...
|
|
| 38 | БолтМ10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 39 | 70-4235035 | Цепочка |
Загрузка ...
|
|
| 40 | Шплинт3,2х25.019 | Шплинт |
Загрузка ...
|
|
| 41 | БолтМ8-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 42 | Шайба8Т | Шайба 8Т |
Загрузка ...
|
|
| 43 | ШайбаС8.01.08.019 | Шайба |
Загрузка ...
|
|
| 44 | БолтМ12-6gх40.88.35.019 | Болт |
Загрузка ...
|
|
| 45 | 135-140-36-2-2 | Кольцо |
Загрузка ...
|
|
| 46 | SKF30216J2/Q | Подшипник |
Загрузка ...
|
|
| 47 | 2522-4202066 | Шайба |
Загрузка ...
|
|
| 48 | 2522-4202067 | Гайка |
Загрузка ...
|
|
| 49 | БолтМ16-6gх55.88.35.019 | Болт |
Загрузка ...
|
|
| 50 | Шайба16ОТ | Шайба |
Загрузка ...
|
|
| 51 | 2522-4202052 | Прокладка |
Загрузка ...
|
|
| 52 | 2522-4202063 | Шестерня |
Загрузка ...
|
|
| 52 | 2522-4202062 | Шестерня |
Загрузка ...
|
|
| 53 | 2522-4202062 | Шестерня |
Загрузка ...
|
|
| 53 | 2822-4202054 | Шестерня |
Загрузка ...
|
|
| 54 | 310А | Подшипник |
Загрузка ...
|
|
| 55 | 2522-4202068 | Шайба |
Загрузка ...
|
|
| 56 | 3522-4202064 | Шайба |
Загрузка ...
|
|
| 57 | 3522-4202061 | Вал |
Загрузка ...
|
|
| 58 | 50-1701181 | Гайка вала |
Загрузка ...
|
|
| 59 | КольцоC125 | Кольцо C125 |
Загрузка ...
|
|
| 60 | БолтМ10-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 61 | Кольцо2C70 | Кольцо 2C 70 |
Загрузка ...
|
|
| 62 | 3522-4202021 | Корпус |
Загрузка ...
|
|
| 63 | SKF6214 | Подшипник |
Загрузка ...
|
|
| 64 | 3522-4202033 | Поршень тормоза |
Загрузка ...
|
|
| 65 | 3522-4202031 | Вал |
Загрузка ...
|
|
| 66 | 80-1701374-01 | Поршень |
Загрузка ...
|
|
| 67 | 80-1701373 | Опора |
Загрузка ...
|
|
| 68 | 80-1701395 | Пружина |
Загрузка ...
|
|
| 69 | 80-1701375 | Диск ведомый |
Загрузка ...
|
|
| 70 | 2522-4202072 | Вилка |
Загрузка ...
|
|
| 71 | 2522-4202070 | Валик |
Загрузка ...
|
|
| 72 | 020-025-30-1-4 | Кольцо |
Загрузка ...
|
|
| 73 | 80-1601099 | Пластина |
Загрузка ...
|
|
| 74 | БолтМ10-6gх20.88.35.019 | Болт |
Загрузка ...
|
|
| 75 | ШайбаС10.01.08.019 | Шайба С 10.01.08.019 |
Загрузка ...
|
|
| 76 | КольцоC15 | Кольцо C15 |
Загрузка ...
|
|
| 77 | 2522-4202018 | Хвостовик |
Загрузка ...
|
|
| 77 | 2522-4202019 | Хвостовик |
Загрузка ...
|
|
| 77 | 2522-4202047-А | Хвостовик |
Загрузка ...
|
|
| 77 | 2522-4202048 | Хвостовик |
Загрузка ...
|
|
| 77 | 2522-4202049 | Хвостовик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
