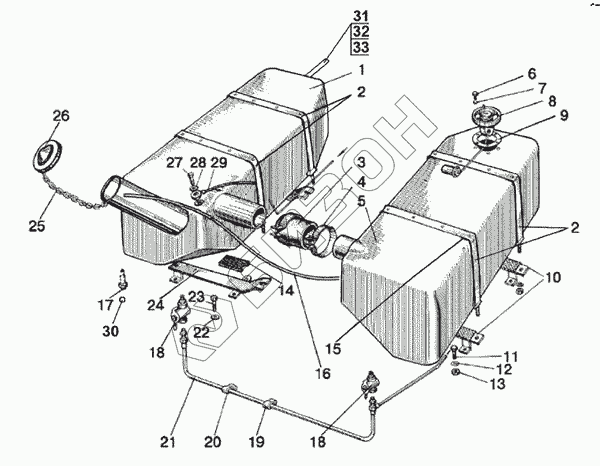

Графический каталог запасных частей к технике: МТЗ-510/512, 520/522. Баки топливные
70-1101005-05
70-1101005
1
2
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
16
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-1101005-05 | 70-1101005-05 | Баки (пластмассовые) |
Загрузка ...
|
|
| 70-1101005 | 70-1101005 | Баки |
Загрузка ...
|
|
| 80-1101520 | 80-1101520 | Бак пластиковый |
Загрузка ...
|
|
| 80-1101510 | 80-1101510 | Бак (пластиковый) |
Загрузка ...
|
|
| 1 | 70-1101020 | Бак |
Загрузка ...
|
|
| 2 | 70-1101070 | Хомут |
Загрузка ...
|
|
| 3 | 70-1101035-Б | Рукав |
Загрузка ...
|
|
| 4 | ХС-66 | Хомут |
Загрузка ...
|
|
| 5 | 70-1101010 | Бак |
Загрузка ...
|
|
| 6 | B.M5-6gx16.58.019 | Винт |
Загрузка ...
|
|
| 7 | 80-1101067 | Шайба |
Загрузка ...
|
|
| 8 | АР70.3827 | Бензомер |
Загрузка ...
|
|
| 8 | ДУМП-21М | Датчик уровня топлива |
Загрузка ...
|
|
| 9 | 200-3806026 | Прокладка |
Загрузка ...
|
|
| 10 | 80-1101250-Б | Кронштейн правый |
Загрузка ...
|
|
| 11 | M10-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 13 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 14 | 80-1101012-Б | Прокладка |
Загрузка ...
|
|
| 15 | ПР-36-01 | Прокладка |
Загрузка ...
|
|
| 16 | 80-8101015-02 | Шланг |
Загрузка ...
|
|
| 16 | 85-1101002-02 | Трубка |
Загрузка ...
|
|
| 17 | 822-1101081 | Штуцер |
Загрузка ...
|
|
| 18 | ПП6-1-0 | Кран |
Загрузка ...
|
|
| 19 | 70-1101042 | Скоба |
Загрузка ...
|
|
| 20 | 50-1111102-01 | Прокладка |
Загрузка ...
|
|
| 21 | 920П-1101210 | Топливопровод |
Загрузка ...
|
|
| 22 | 12 ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 23 | M12-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | 80-1101280-Б | Кронштейн левый |
Загрузка ...
|
|
| 25 | 36-1101070 | Цепочка |
Загрузка ...
|
|
| 26 | 082-1103010 | Пробка |
Загрузка ...
|
|
| 27 | 36-1104787 | Болт |
Загрузка ...
|
|
| 28 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 29 | 920-1101160-05 | Топливопровод |
Загрузка ...
|
|
| 30 | 11.112-100 | Шарик ГОСТ 3722-81 |
Загрузка ...
|
|
| 31 | 920П-1101240-05 | Топливопровод |
Загрузка ...
|
|
| 32 | Д18-051 | Болт |
Загрузка ...
|
|
| 33 | Д18-055А-01 | Кольцо уплотнительное |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
