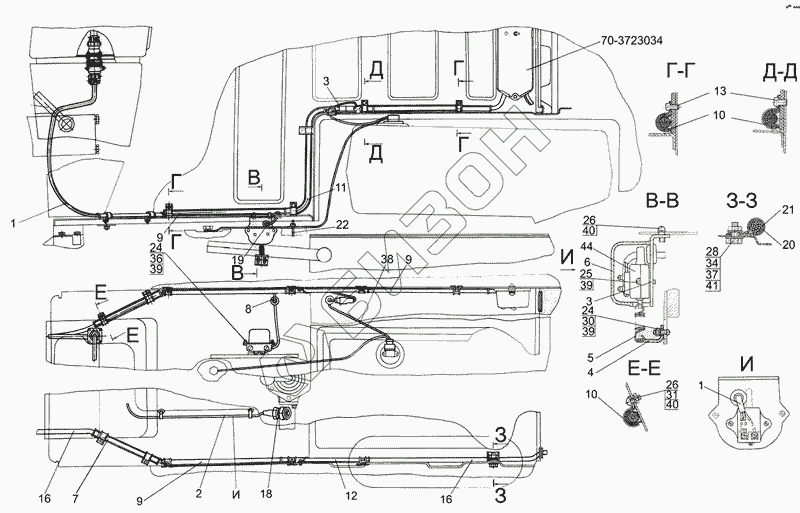

Графический каталог запасных частей к технике: МТЗ-510/512, 520/522. Электрооборудование кабины
70-3723034
1
1
3
3
4
5
6
7
8
9
9
9
10
10
11
12
13
16
16
19
22
24
24
25
26
26
30
31
36
38
39
39
39
40
40
42
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-3723034 | 70-3723034 | Крышка панели |
Загрузка ...
|
|
| 1 | 70-3724101-В-01 | Жгут |
Загрузка ...
|
|
| 3 | 70-3710022 | Кронштейн |
Загрузка ...
|
|
| 4 | 70-3710024 | Кронштейн |
Загрузка ...
|
|
| 5 | 70-3710027 | Пружина |
Загрузка ...
|
|
| 6 | 70-3710029 | Кожух |
Загрузка ...
|
|
| 7 | 70-3723025-01 | Желоб |
Загрузка ...
|
|
| 8 | 70-3723025-02 | Желоб |
Загрузка ...
|
|
| 9 | 70-3723025-01 | Желоб |
Загрузка ...
|
|
| 10 | 70-3723027 | Скоба |
Загрузка ...
|
|
| 11 | 70-3723028 | Желоб |
Загрузка ...
|
|
| 12 | 70-3723029 | Желоб |
Загрузка ...
|
|
| 13 | 70-3723033 | Скоба |
Загрузка ...
|
|
| 16 | 70-3724041-А1-01 | Провод |
Загрузка ...
|
|
| 19 | 36-3723024-Б | Втулка |
Загрузка ...
|
|
| 22 | 80-3723045-01 | Манжета |
Загрузка ...
|
|
| 24 | B.M4-6gx12.58.019 | Винт |
Загрузка ...
|
|
| 25 | B.M4-6gx16.58.019 | Винт |
Загрузка ...
|
|
| 26 | BM5-6gx12.58.019 | Винт |
Загрузка ...
|
|
| 30 | М4-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 31 | М5-6Н.6 019 | Гайка |
Загрузка ...
|
|
| 35 | 80-3724015-Г | Жгут |
Загрузка ...
|
|
| 36 | 40СТ 37.001.115-75 | Шайба |
Загрузка ...
|
|
| 38 | 70-3724135 | Жгут |
Загрузка ...
|
|
| 39 | С4.01.019 | Шайба |
Загрузка ...
|
|
| 40 | С5.01.019 | Шайба |
Загрузка ...
|
|
| 42 | 4-16 | Чехол |
Загрузка ...
|
|
| 44 | ВК 854-Б-Т | Выключатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
