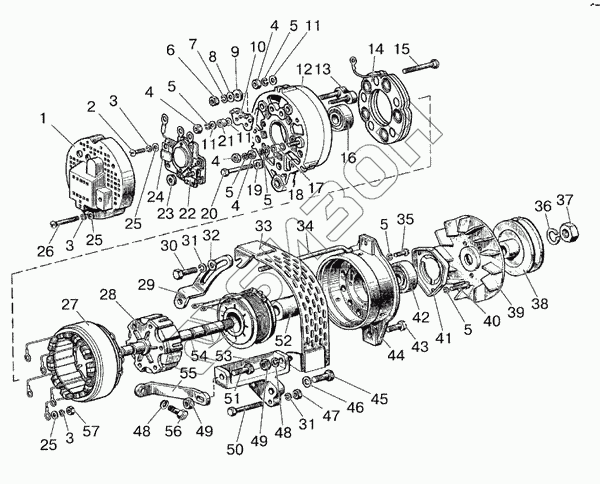

Графический каталог запасных частей к технике: МТЗ-510/512, 520/522. Генератор
Г964.3701-1
1
2
3
3
3
4
4
4
4
5
5
5
5
5
5
6
7
8
9
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
49
50
51
52
53
54
55
56
57
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| Г964.3701-1 | Г964.3701-1 | Генератор |
Загрузка ...
|
|
| 1 | ИЖКС 725325.002-03 | Крышка регулирующего устройства |
Загрузка ...
|
|
| 2 | B.M4-6gx16.58.019 | Винт |
Загрузка ...
|
|
| 3 | 40СТ 37.001.115-75 | Шайба |
Загрузка ...
|
|
| 4 | М5-6Н.6.019 | Гайка ГОСТ 5915-70 |
Загрузка ...
|
|
| 5 | 5Т | Шайба |
Загрузка ...
|
|
| 6 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 7 | 6Т | Шайба |
Загрузка ...
|
|
| 8 | ИЖКС 758491.032 | Шайба |
Загрузка ...
|
|
| 9 | ИЖКС 754152.003 | Шайба изоляционная |
Загрузка ...
|
|
| 10 | ИЖКС 757542.004 | Изолятор |
Загрузка ...
|
|
| 11 | С5.01.019 | Шайба |
Загрузка ...
|
|
| 12 | ИЖКС 301261.037 | Крышка задняя |
Загрузка ...
|
|
| 13 | ИЖКС 685158.002 | Панель выводов |
Загрузка ...
|
|
| 14 | ИЖКС 435214.002 | Выпрямитель |
Загрузка ...
|
|
| 15 | ИЖКС 758165.001 | Болт М6 |
Загрузка ...
|
|
| 16 | 6-180502К1С9 | Шарикоподшипник |
Загрузка ...
|
|
| 17 | ИЖКС 713141.044 | Втулка распорная |
Загрузка ...
|
|
| 18 | ИЖКС 711143.007 | Втулка разрезная |
Загрузка ...
|
|
| 19 | ИЖКС 757513.004 | Изолятор фазный |
Загрузка ...
|
|
| 20 | ИЖКС 758121.001 | Болт М4х25 |
Загрузка ...
|
|
| 21 | ИЖКС 713141.041 | Втулка распорная |
Загрузка ...
|
|
| 22 | СТ14 | Регулирующее устройство |
Загрузка ...
|
|
| 23 | ИЖКС 754152.004 | Шайба изоляционная |
Загрузка ...
|
|
| 24 | К73-21В | Конденсатор |
Загрузка ...
|
|
| 25 | С4.01 019 | Шайба |
Загрузка ...
|
|
| 26 | ИЖКС 758161.002 | Винт ВМ4х28 |
Загрузка ...
|
|
| 27 | ИЖКС 684214.005 | Статор |
Загрузка ...
|
|
| 28 | ИЖКС 684241.006-02 | Ротор |
Загрузка ...
|
|
| 29 | 240-3701063-02 | Планка |
Загрузка ...
|
|
| 30 | M8-6qx20.88.35.019 | Болт |
Загрузка ...
|
|
| 31 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 32 | 50-1002073 | Шайба |
Загрузка ...
|
|
| 33 | 240-3701060-Б | Щиток |
Загрузка ...
|
|
| 34 | ИЖКС 758191.001 | Болт стяжной |
Загрузка ...
|
|
| 35 | ИЖКС 758151.003 | Винт ВМ5х14,5 |
Загрузка ...
|
|
| 36 | 160Т | Шайба |
Загрузка ...
|
|
| 37 | М16х1,5-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 38 | ИЖКС 712645.001 | Шкив |
Загрузка ...
|
|
| 39 | ИЖКС 723526.001 | Вентилятор |
Загрузка ...
|
|
| 40 | ИЖКС 758151.003-01 | Винт ВМ5х26 |
Загрузка ...
|
|
| 41 | ИЖКС 725117.001 | Крышка подшипника |
Загрузка ...
|
|
| 42 | 6-180603КС9 | Шарикоподшипник |
Загрузка ...
|
|
| 43 | M10-6qx30.88.35.019 | Болт |
Загрузка ...
|
|
| 44 | ИЖКС 301261.035 | Крышка передняя |
Загрузка ...
|
|
| 45 | М12-6gх35.88.35.019 | Болт |
Загрузка ...
|
|
| 46 | 245-3701069 | Шайба |
Загрузка ...
|
|
| 47 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 48 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 49 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 50 | М8-6gх100.88.35.019 | Болт |
Загрузка ...
|
|
| 51 | M10-6qx55.88.35.019 | Болт |
Загрузка ...
|
|
| 52 | ИЖКС 713141.039 | Втулка ротора |
Загрузка ...
|
|
| 53 | 240-3701056-В | Кронштейн генератора |
Загрузка ...
|
|
| 54 | ИЖКС 685442.035 | Катушка возбуждения |
Загрузка ...
|
|
| 55 | 240-3701068-Б | Растяжка |
Загрузка ...
|
|
| 56 | M10-6qx20.88.35.019 | Болт |
Загрузка ...
|
|
| 57 | М4-6Н.6.019 | Гайка |
Загрузка ...
|
