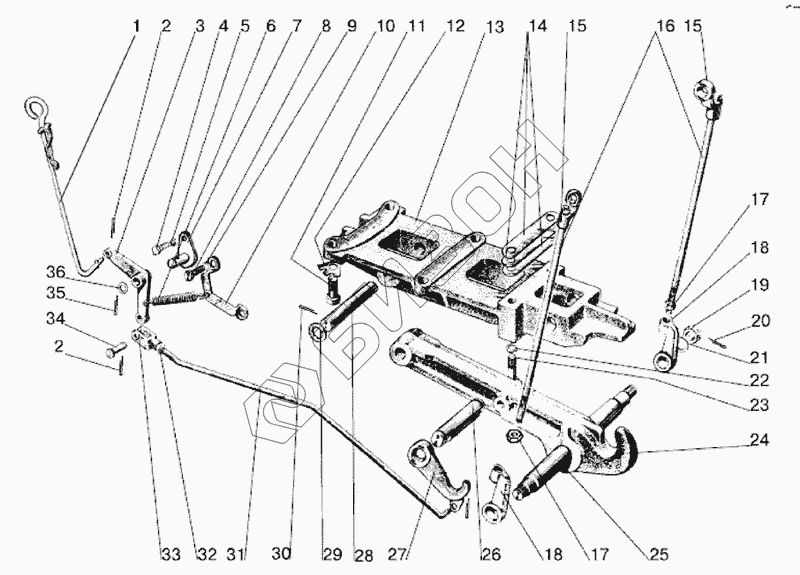

Графический каталог запасных частей к технике: МТЗ-510/512, 520/522. Крюк прицепной гидрофицированный
70-2807010-А-01
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
14
14
15
15
16
17
17
18
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-2807010-А-01 | 70-2807010-А-01 | Крюк прицепной |
Загрузка ...
|
|
| 1 | 70-2807080-Б | Рукоятка |
Загрузка ...
|
|
| 2 | 3.2x18.019 | Шплинт |
Загрузка ...
|
|
| 3 | 70-2807079 | Рычаг |
Загрузка ...
|
|
| 4 | M10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 5 | 10 ОТ | Шайба |
Загрузка ...
|
|
| 6 | 50-1605152 | Пружина |
Загрузка ...
|
|
| 7 | 70-1602120-Б | Фланец оси |
Загрузка ...
|
|
| 8 | M16-6gx50.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | 16 ОТ | Шайба |
Загрузка ...
|
|
| 10 | 70-2807081 | Кронштейн |
Загрузка ...
|
|
| 11 | 40-3104021 | Болт |
Загрузка ...
|
|
| 12 | 70-2807044 | Шайба |
Загрузка ...
|
|
| 13 | 80-2807014 | Кронштейн |
Загрузка ...
|
|
| 14 | 70-2807039-01 | Пластина 0,5 мм |
Загрузка ...
|
|
| 14 | 70-2807039-02 | Пластина 0,2 мм |
Загрузка ...
|
|
| 14 | 70-2807039 | Пластина 1,0 мм |
Загрузка ...
|
|
| 15 | 70-2807051 | Серьга |
Загрузка ...
|
|
| 16 | 70-2807052-Б | Винт тяги |
Загрузка ...
|
|
| 17 | 40-3405062 | Гайка |
Загрузка ...
|
|
| 18 | 70-2807053-Б | Гайка тяги |
Загрузка ...
|
|
| 19 | М20х1.5-6Н.04.019 | Гайка |
Загрузка ...
|
|
| 20 | 4x36.019 | Шплинт |
Загрузка ...
|
|
| 21 | С20.01.019 | Шайба |
Загрузка ...
|
|
| 22 | 18 ОТ | Шайба |
Загрузка ...
|
|
| 23 | 80-2807026 | Болт |
Загрузка ...
|
|
| 24 | 80-2807070 | Крюк с осью в сборе |
Загрузка ...
|
|
| 24 | 80-2807011 | Крюк |
Загрузка ...
|
|
| 25 | 50-2807016 | Ось крюка |
Загрузка ...
|
|
| 26 | 70-2807047 | Ось |
Загрузка ...
|
|
| 27 | 80-2807077 | Захват |
Загрузка ...
|
|
| 28 | 50-2807013-Б | Ось |
Загрузка ...
|
|
| 29 | 36-3503018 | Шайба |
Загрузка ...
|
|
| 30 | 6.3x36.019 | Шплинт |
Загрузка ...
|
|
| 31 | 80-2807040 | Тяга |
Загрузка ...
|
|
| 31 | 80-2807043 | Тяга |
Загрузка ...
|
|
| 32 | М12х1.25-61-1.04.019 | Гайка |
Загрузка ...
|
|
| 33 | 50-3502203 | Вилка |
Загрузка ...
|
|
| 34 | 12x32 | Палец |
Загрузка ...
|
|
| 35 | 3.2x25.019 | Шплинт |
Загрузка ...
|
|
| 36 | С 16.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
