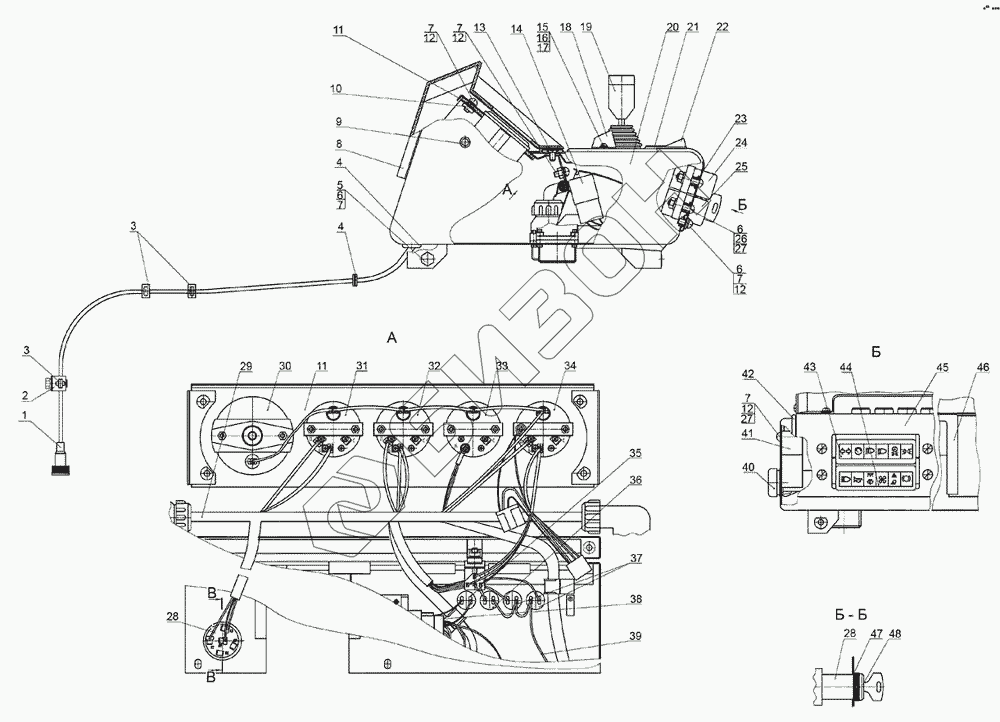

Графический каталог запасных частей к технике: МТЗ-510/512, 520/522. Щиток приборов
1
2
3
3
4
4
5
6
6
6
7
7
7
7
7
8
9
10
11
11
12
12
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ГВ20В-01-Т | Вал гибкий |
Загрузка ...
|
|
| 2 | 80-3801092-Б | Кронштейн |
Загрузка ...
|
|
| 3 | 70-3801029 | Зажим |
Загрузка ...
|
|
| 4 | 70-3723042-01 | Втулка |
Загрузка ...
|
|
| 5 | M6-6gx25.88.35.019 | Винт |
Загрузка ...
|
|
| 6 | Сб.01.019 | Шайба |
Загрузка ...
|
|
| 7 | 6Т ОСТ 37.001.115-75 | Шайба |
Загрузка ...
|
|
| 8 | 80-3801025 | Кожух |
Загрузка ...
|
|
| 9 | В.М6-6gх12.58.019 | Винт |
Загрузка ...
|
|
| 10 | 70-3801022 | Прокладка |
Загрузка ...
|
|
| 11 | 70-3801011-Б | Основание щитка |
Загрузка ...
|
|
| 12 | В.М6-6gх12.58.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 13 | В.М6-6gх12.58.019 ГОСТ 17475-80 | Винт |
Загрузка ...
|
|
| 14 | 3747.40 | Реле на размыкание |
Загрузка ...
|
|
| 15 | В.М4-6gх12.58.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 16 | С4.01.019ГОСТ11371-78 | Шайба |
Загрузка ...
|
|
| 17 | 40СТ 37.001.115-75 | Шайба |
Загрузка ...
|
|
| 18 | 70-3801018 | Козырек |
Загрузка ...
|
|
| 19 | 3709.10 | Переключатель комбинированный |
Загрузка ...
|
|
| 20 | 70-3801040 | Основание щитка |
Загрузка ...
|
|
| 21 | 80-3801021 | Гнездо выключателя |
Загрузка ...
|
|
| 22 | 3709.20 | Переключатель света |
Загрузка ...
|
|
| 23 | 800-1205107 | Втулка |
Загрузка ...
|
|
| 24 | 3722.10 | Блок предохранителей |
Загрузка ...
|
|
| 25 | 3722.15 | Блок предохранителей |
Загрузка ...
|
|
| 26 | В.М6-6gх25.58.019 ГОСТ 17473-80 | Винт |
Загрузка ...
|
|
| 27 | М6-6Н.6.01Э ГОСТ 5915-70 | Гайка |
Загрузка ...
|
|
| 28 | 3710.45 | Выключатель стартера и приборов |
Загрузка ...
|
|
| 29 | 70-3724095 | Жгут |
Загрузка ...
|
|
| 30 | ТХ114-Т ОСТ 37.003.055-82 | Тахоспидометр |
Загрузка ...
|
|
| 31 | 3810.10 | Указатель давления масла |
Загрузка ...
|
|
| 32 | 3806.10 | Указатель уровня топлива |
Загрузка ...
|
|
| 33 | 3812.10 | Указатель напряжения |
Загрузка ...
|
|
| 34 | 3807.10 | Указатель температуры воды |
Загрузка ...
|
|
| 35 | 3803.117 | Фонарь контрольной лампы 122.3803010 |
Загрузка ...
|
|
| 36 | 3803.107 | Фонарь контрольной лампы121.3803010 |
Загрузка ...
|
|
| 37 | 3803.095 | Фонарь контрольной лампы 12.3803010 |
Загрузка ...
|
|
| 38 | 70-3724105-Б | Жгут |
Загрузка ...
|
|
| 39 | 70-3724049-В | Жгут |
Загрузка ...
|
|
| 40 | 3710.10 | Выключатель аварийной сигнализации |
Загрузка ...
|
|
| 41 | 3747.10 | Прерыватель указателей поворота |
Загрузка ...
|
|
| 42 | ППР25 | Уплотнитель |
Загрузка ...
|
|
| 43 | 70-3801032 | Табличка |
Загрузка ...
|
|
| 44 | 70-3801038 | Табличка |
Загрузка ...
|
|
| 45 | 70-3801060-В | Щиток |
Загрузка ...
|
|
| 46 | 70-3801216 | Окантовка проема |
Загрузка ...
|
|
| 47 | 220-3805019 | Шайба |
Загрузка ...
|
|
| 48 | 80-3805014 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
