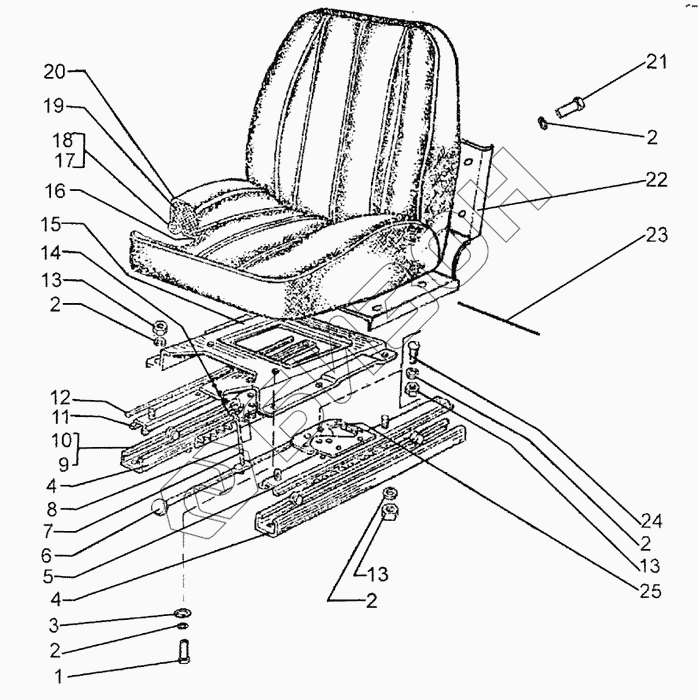

Графический каталог запасных частей к технике: МТЗ-510/512, 520/522. Сиденье оператора
1
2
2
2
2
2
3
4
4
5
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | M8-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 2 | 8T | Шайба |
Загрузка ...
|
|
| 3 | С 8.01.019 | Шайба |
Загрузка ...
|
|
| 4 | 70-6804420 | Направляющая |
Загрузка ...
|
|
| 5 | 70-6804410 | Направляющая |
Загрузка ...
|
|
| 6 | 70-6804430 | Стопор |
Загрузка ...
|
|
| 7 | 70-6804305 | Стяжка |
Загрузка ...
|
|
| 8 | 70-6804432 | Стопор |
Загрузка ...
|
|
| 9 | 010-015-30-2-3 | Кольцо |
Загрузка ...
|
|
| 10 | 70-6804391 | Ролик |
Загрузка ...
|
|
| 11 | 70-6804415 | Направляющая |
Загрузка ...
|
|
| 12 | 70-6804394-Б | Пруток |
Загрузка ...
|
|
| 13 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 14 | 70-6804393 | Пружина |
Загрузка ...
|
|
| 15 | 70-6804014-А | Кронштейн |
Загрузка ...
|
|
| 16 | 70-6803060 | Основание |
Загрузка ...
|
|
| 17 | С 5.01.019 | Шайба |
Загрузка ...
|
|
| 18 | 80-6809041 | Заклепка |
Загрузка ...
|
|
| 19 | 80В-6804007 | Подушка |
Загрузка ...
|
|
| 20 | 70-6803020 | Чехол |
Загрузка ...
|
|
| 21 | М8-6gх16.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | 50-6800030 | Остов |
Загрузка ...
|
|
| 23 | 70-6803012 | Ось |
Загрузка ...
|
|
| 24 | 70-6804392 | Ось |
Загрузка ...
|
|
| 25 | 70-6804393 | Пружина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
