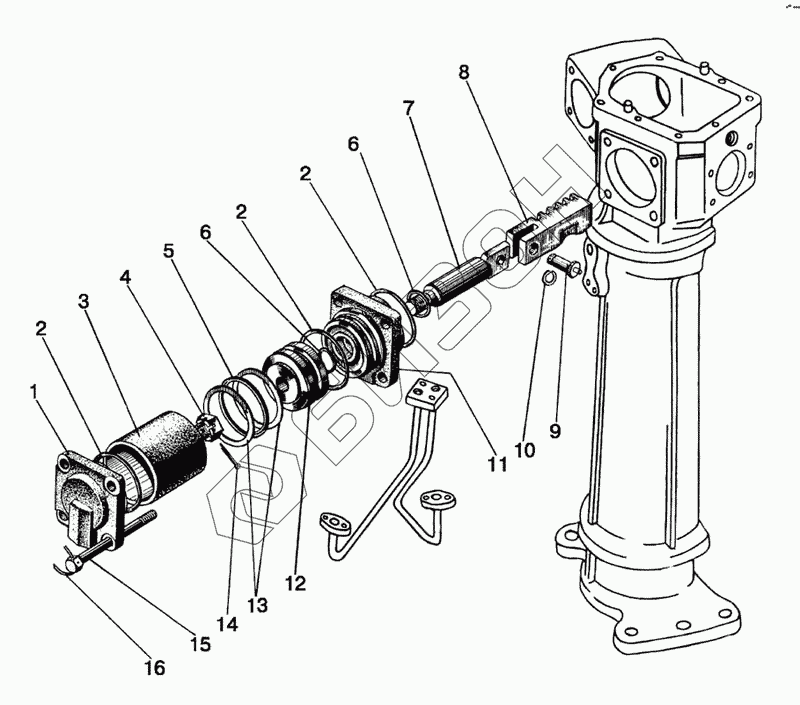

Графический каталог запасных частей к технике: МТЗ-510/512, 520/522. Цилиндр ГУР

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
70-3405010
50-3405015
1
2
2
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
70-3405010 70-3405010 Цилиндр с рейкой в сборе
Загрузка ...
50-3405015 50-3405015 Цилиндр в сборе
Загрузка ...
1 50-3405018 Крышка
Загрузка ...
2 085-090-30-1-4 Кольцо
Загрузка ...
3 50-3405019 Корпус
Загрузка ...
4 50-3405049 Гайка
Загрузка ...
5 Ц90-1212043-3 Кольцо
Загрузка ...
6 030-038-46-1-4 Кольцо
Загрузка ...
7 50-3405021 Шток
Загрузка ...
8 70-3405022 Рейка
Загрузка ...
9 50-3405033-А Палец
Загрузка ...
10 С18 Кольцо
Загрузка ...
11 50-3405017 Крышка
Загрузка ...
12 50-3405014 Поршень
Загрузка ...
13 Ц90-1212042 Прокладка
Загрузка ...
14 4x36.019 Шплинт
Загрузка ...
15 50-3405043 Болт
Загрузка ...
16 1,6-О-С Проволока
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
