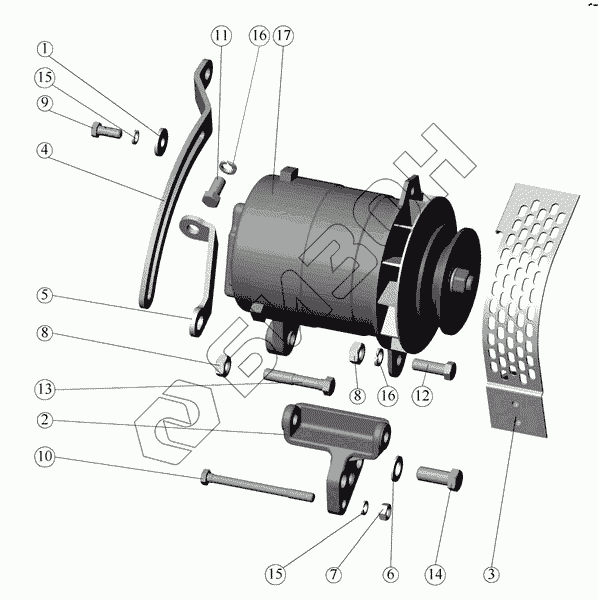

Графический каталог запасных частей к технике: МТЗ-510/512, 520/522. Установка генератора
240-3701050-В-37
240-3701050-В-36
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
15
15
16
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-3701050-В-37 | 240-3701050-В-37 | Установка генератора (Д-244) |
Загрузка ...
|
|
| 240-3701060-Б-01 | 240-3701060-Б-01 | Планка |
Загрузка ...
|
|
| 240-3701063-01 | 240-3701063-01 | Планка (Д-244) |
Загрузка ...
|
|
| 240-3701068-Б-01 | 240-3701068-Б-01 | Растяжка (Д-244) |
Загрузка ...
|
|
| 240-3701050-В-36 | 240-3701050-В-36 | Установка генератора |
Загрузка ...
|
|
| 1 | 50-1002073 | Шайба |
Загрузка ...
|
|
| 2 | 240-3701056-В | Кронштейн генератора |
Загрузка ...
|
|
| 3 | 240-3701060-Б | Щиток |
Загрузка ...
|
|
| 4 | 240-3701063 | Планка |
Загрузка ...
|
|
| 5 | 240-3701068-Б | Растяжка |
Загрузка ...
|
|
| 6 | 245-3701069 | Шайба |
Загрузка ...
|
|
| 7 | М8-6Н | Гайка |
Загрузка ...
|
|
| 8 | М10-6Н | Гайка |
Загрузка ...
|
|
| 9 | M8-6gх20 | Болт |
Загрузка ...
|
|
| 10 | M8-6gх95 | Болт |
Загрузка ...
|
|
| 11 | M10-6gх20 | Болт |
Загрузка ...
|
|
| 12 | M10-6gх30 | Болт |
Загрузка ...
|
|
| 13 | M10-6gх55 | Болт |
Загрузка ...
|
|
| 14 | M12-6gх30 | Болт |
Загрузка ...
|
|
| 15 | 8 65Г 06 | Шайба |
Загрузка ...
|
|
| 16 | 10 65Г 06 | Шайба |
Загрузка ...
|
|
| 17 | Г9695.3701-1 | Генератор |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
