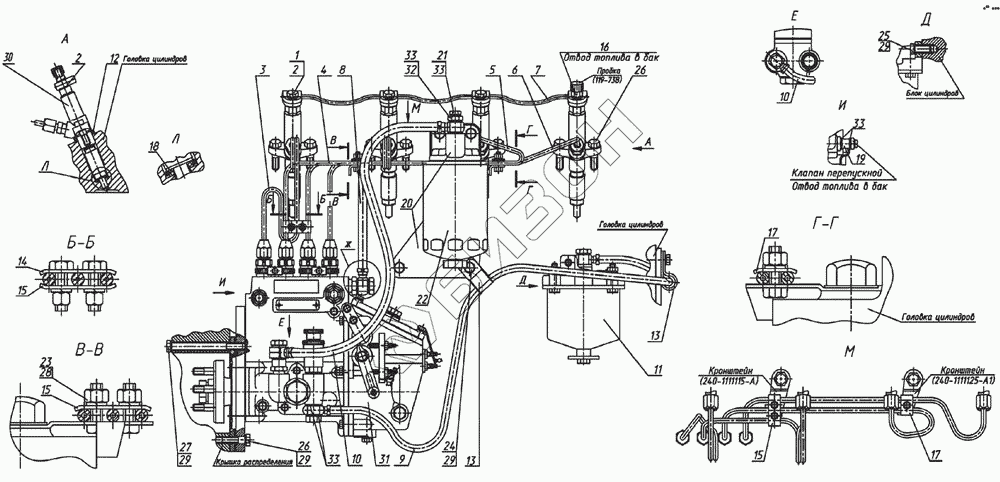

Графический каталог запасных частей к технике: МТЗ-510/512, 520/522. Установка топливной аппаратуры
240-1111000-A1-19
119-738
240-1111115-А
240-1111125-А1
240-1111000-А1-07
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
15
15
15
16
17
17
18
19
20
21
22
23
24
25
26
26
27
28
29
29
29
29
30
31
31
32
33
33
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1111000-A1-19 | 240-1111000-A1-19 | Установка топливной аппаратуры (Д-244) |
Загрузка ...
|
|
| 119-738 | 119-738 | Пробка |
Загрузка ...
|
|
| 240-1111115-А | 240-1111115-А | Кронштейн |
Загрузка ...
|
|
| 240-1111125-А1 | 240-1111125-А1 | Кронштейн |
Загрузка ...
|
|
| 240-1111000-А1-07 | 240-1111000-А1-07 | УСТАНОВКА ТОПЛИВНОЙ АППАРАТУРЫ |
Загрузка ...
|
|
| 1 | 36-1104787 | Болт |
Загрузка ...
|
|
| 2 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 3 | 240-1104300-01 | Трубка первая |
Загрузка ...
|
|
| 4 | 240-1104300-02 | Трубка вторая |
Загрузка ...
|
|
| 5 | 240-1104300-03 | Трубка третья |
Загрузка ...
|
|
| 6 | 240-1104300-04 | Трубка четвертая |
Загрузка ...
|
|
| 7 | 240-1104320-A2-02 | ТОПЛИВОПРОВОД ДРЕНАЖНЫЙ |
Загрузка ...
|
|
| 8 | 245-1104180-A-02 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ |
Загрузка ...
|
|
| 9 | 245-1104180-A-06 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ |
Загрузка ...
|
|
| 10 | 245-1104180-A-10 | ТРУБКА ТОПЛИВНАЯ НИЗКОГО ДАВЛЕНИЯ |
Загрузка ...
|
|
| 11 | 240-1105010 | Фильтр топливный грубой очистки |
Загрузка ...
|
|
| 12 | 240-1111036-Б1 | Кольцо |
Загрузка ...
|
|
| 13 | 240-1111101-Б | Хомутик |
Загрузка ...
|
|
| 14 | 240-1111105 | Колодка |
Загрузка ...
|
|
| 15 | 240-1111106 | Колодка |
Загрузка ...
|
|
| 16 | 240-1111112 | Штуцер |
Загрузка ...
|
|
| 17 | 240-1111114 | Колодка |
Загрузка ...
|
|
| 18 | 245-1111020 | Прокладка-экран |
Загрузка ...
|
|
| 19 | 245-1111113 | Втулка защитная |
Загрузка ...
|
|
| 20 | 245-1117010-Г | Корпус |
Загрузка ...
|
|
| 21 | 245-1117105 | Штуцер с пробкой |
Загрузка ...
|
|
| 22 | ФТ020-1117010 | Фильтр очистки топлива |
Загрузка ...
|
|
| 23 | M6-6H | Гайка |
Загрузка ...
|
|
| 24 | M10-6gх20 | Болт |
Загрузка ...
|
|
| 25 | M10-6gх25 | Болт |
Загрузка ...
|
|
| 26 | M10-6gх35 | Болт |
Загрузка ...
|
|
| 27 | M10-6gх120 | Болт |
Загрузка ...
|
|
| 28 | 6 65Г 06 | Шайба |
Загрузка ...
|
|
| 29 | 10 65Г 06 | Шайба |
Загрузка ...
|
|
| 30 | 171.1112010-02 | Форсунка |
Загрузка ...
|
|
| 31 | 4УТНИ-1111007-411 | Насос топливный (Д-242) |
Загрузка ...
|
|
| 31 | 4УТНИ-1111007-431 | Насос топливный (Д-244) |
Загрузка ...
|
|
| 32 | Д18-051-А | Болт поворотного угольника |
Загрузка ...
|
|
| 33 | Д18-055-А | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
