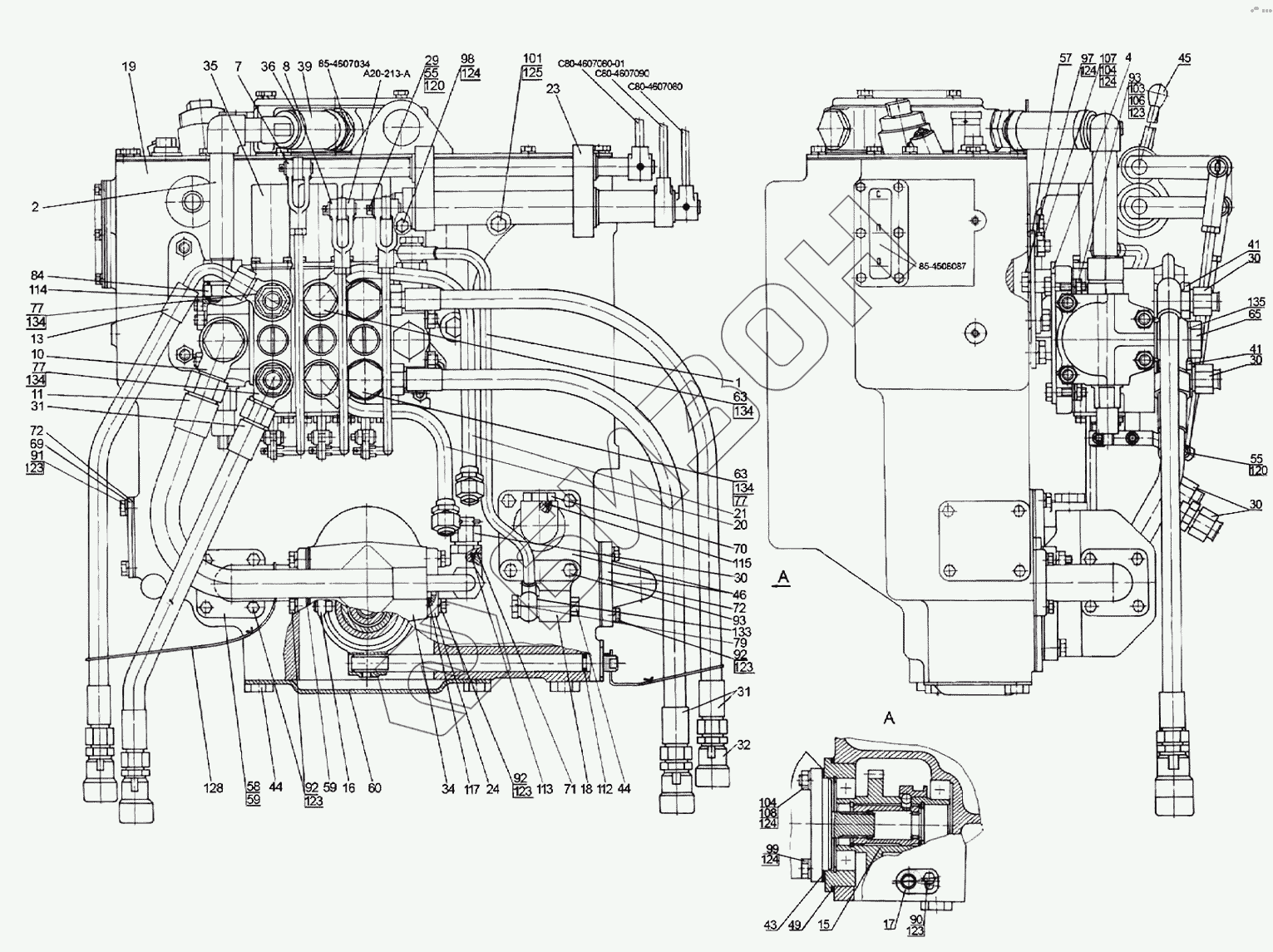

Графический каталог запасных частей к технике: МТЗ-570. Гидроагрегаты и арматура
85-4608087
85-4607034
А20-213-А
С80-4607080
С80-4607090
С80-4607080-01
1
2
4
7
8
10
11
13
15
16
17
18
19
19
20
21
23
24
29
30
30
30
30
31
31
32
32
34
34
34
34
34
35
36
39
41
41
43
44
44
45
46
49
55
55
57
58
59
59
60
63
63
65
69
70
71
72
72
77
77
77
79
84
90
91
92
92
92
93
93
97
98
99
101
103
104
104
106
107
108
112
113
114
115
117
120
120
123
123
123
123
123
123
124
124
124
124
124
125
128
133
133
134
134
134
134
135
135
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-4608087 | 85-4608087 | Указатель |
Загрузка ...
|
|
| 85-4607034 | 85-4607034 | Штуцер |
Загрузка ...
|
|
| А20-213-А | А20-213-А | Вилка |
Загрузка ...
|
|
| С80-4607080 | С80-4607080 | Рычаг |
Загрузка ...
|
|
| С80-4607090 | С80-4607090 | Рычаг |
Загрузка ...
|
|
| С80-4607080-01 | С80-4607080-01 | Рычаг |
Загрузка ...
|
|
| 1 | Р85-4607110 | Труба |
Загрузка ...
|
|
| 2 | Р85-4607425 | Труба |
Загрузка ...
|
|
| 4 | Р1221-4607030 | Кронштейн |
Загрузка ...
|
|
| 7 | Р1221-4607260 | Тяга |
Загрузка ...
|
|
| 8 | Р1221-4607260-01 | Тяга |
Загрузка ...
|
|
| 10 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 11 | 952-4607140 | Рукав высокого давления |
Загрузка ...
|
|
| 13 | 680-4607140-04 | Рукав высокого давления |
Загрузка ...
|
|
| 15 | 80-4604010 | Привод насоса |
Загрузка ...
|
|
| 16 | 85-4604030 | Вилка |
Загрузка ...
|
|
| 17 | 85-4604040-Б | Вал |
Загрузка ...
|
|
| 18 | 85-4607435 | Кронштейн |
Загрузка ...
|
|
| 19 | Р85-4600015-01 | Корпус гидросистемы |
Загрузка ...
|
|
| 19 | 85-4608010 | Корпус гидросистемы |
Загрузка ...
|
|
| 20 | 85-4607060-Б | Труба |
Загрузка ...
|
|
| 21 | 85-4607080-Б | Труба |
Загрузка ...
|
|
| 23 | 80-4607040-04 | Кронштейн |
Загрузка ...
|
|
| 24 | Д80-4607100 | Патрубок |
Загрузка ...
|
|
| 29 | А61-030-А1 | Палец |
Загрузка ...
|
|
| 30 | Н.036.12.010 | Заглушка |
Загрузка ...
|
|
| 31 | ПН.036.83.040 | Рукав высокого давления |
Загрузка ...
|
|
| 32 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 32 | НР10-3Мx0041А0 | Муфта |
Загрузка ...
|
|
| 34 | НШ32УВ-3 | Насос |
Загрузка ...
|
|
| 34 | НШ32М-3 | Насос |
Загрузка ...
|
|
| 34 | НШ32МА-3 | Насос |
Загрузка ...
|
|
| 34 | НШ32УКФ-3 | Насос шестеренный |
Загрузка ...
|
|
| 34 | НШ32Д-3 | Насос шестеренный |
Загрузка ...
|
|
| 35 | РП70-1221С | Распределитель |
Загрузка ...
|
|
| 36 | XС-31 | Хомут |
Загрузка ...
|
|
| 39 | Р85-4607063 | Шланг |
Загрузка ...
|
|
| 41 | 952-4607061 | Штуцер |
Загрузка ...
|
|
| 43 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 44 | 1221-1802091 | Пробка резьбовая |
Загрузка ...
|
|
| 45 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 46 | 85-3407101 | Патрубок |
Загрузка ...
|
|
| 49 | 70-4604037 | Прокладка |
Загрузка ...
|
|
| 55 | 70-4607144 | Шайба |
Загрузка ...
|
|
| 57 | 50-4607032-Б | Кронштейн |
Загрузка ...
|
|
| 58 | 50-4607096-А | Патрубок |
Загрузка ...
|
|
| 59 | 50-4607097 | Прокладка |
Загрузка ...
|
|
| 60 | 50-4607099 | Крышка |
Загрузка ...
|
|
| 63 | 40-4607032 | Болт |
Загрузка ...
|
|
| 65 | 40-4607037 | Болт |
Загрузка ...
|
|
| 69 | 70-4608019 | Крышка |
Загрузка ...
|
|
| 70 | 85-4608021 | Пробка |
Загрузка ...
|
|
| 71 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 72 | 70-4608033 | Прокладка |
Загрузка ...
|
|
| 77 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 79 | Д18-051 | Болт |
Загрузка ...
|
|
| 84 | Н.036.04.011 | Штуцер ввертной |
Загрузка ...
|
|
| 90 | М8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 91 | М8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 92 | М8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 93 | M8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 97 | M10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 98 | M10-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 99 | M10-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 101 | M12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 103 | M8-6H.6.019 | Гайка |
Загрузка ...
|
|
| 104 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 106 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 107 | М103р/6gx20.66.019 | Шпилька |
Загрузка ...
|
|
| 108 | М103р/6gx35.66.019 | Шпилька |
Загрузка ...
|
|
| 112 | 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 113 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 114 | 021-024-19-2-2 | Кольцо |
Загрузка ...
|
|
| 115 | 021-025-25-1-4 | Кольцо |
Загрузка ...
|
|
| 117 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 120 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 123 | 8Т | Шайба |
Загрузка ...
|
|
| 124 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 125 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 128 | 1,0-О-С | Проволока |
Загрузка ...
|
|
| 133 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 133 | РМ14 | Шайба |
Загрузка ...
|
|
| 134 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 134 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 135 | РМ24 | Шайба |
Загрузка ...
|
|
| 135 | 40-4607033-А | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
