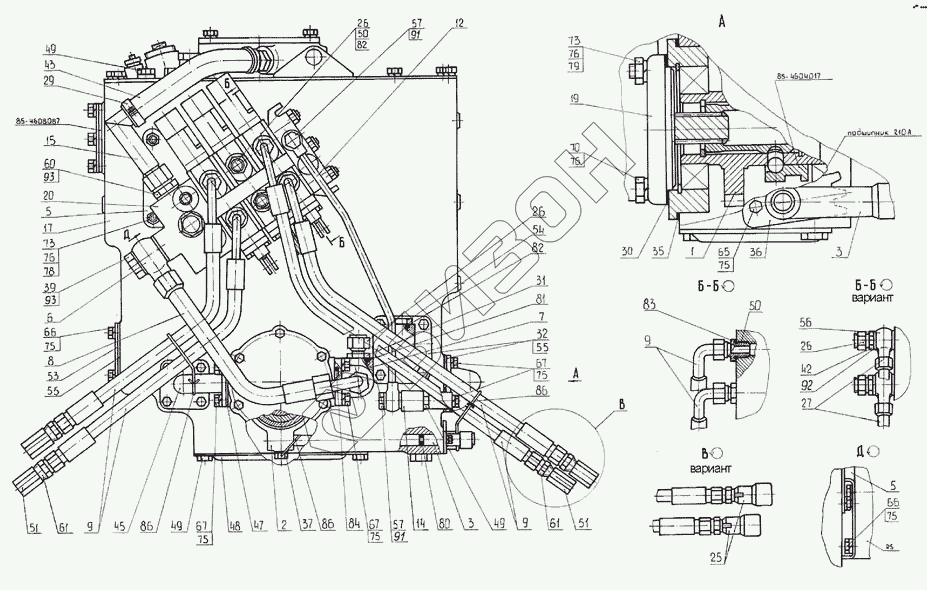

Графический каталог запасных частей к технике: МТЗ-570. Гидроагрегаты и арматура
85-4608087
85-4604017
210А
1
2
3
3
5
5
6
7
8
9
9
9
12
14
15
17
19
19
19
19
20
25
25
25
26
26
26
27
29
29
30
31
32
35
36
37
39
42
43
45
47
48
49
49
49
50
50
51
51
53
54
55
55
56
57
57
60
61
61
65
66
66
67
67
67
70
73
73
75
75
75
75
75
75
76
76
76
78
79
80
81
82
82
83
84
86
86
86
91
91
91
92
92
93
93
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 952-4600015-01 | 952-4600015-01 | Корпус гидросистемы |
Загрузка ...
|
|
| 85-4608087 | 85-4608087 | Указатель |
Загрузка ...
|
|
| 85-4604017 | 85-4604017 | Муфта |
Загрузка ...
|
|
| 210А | 210А | Подшипник |
Загрузка ...
|
|
| 1 | 80-4604010 | Привод насоса |
Загрузка ...
|
|
| 2 | 85-4604030 | Вилка |
Загрузка ...
|
|
| 3 | 85-4604040 | Рукоятка |
Загрузка ...
|
|
| 5 | 952-4607040 | Кронштейн |
Загрузка ...
|
|
| 6 | 952-4607080 | Штуцер |
Загрузка ...
|
|
| 7 | Д80-4607100 | Патрубок |
Загрузка ...
|
|
| 8 | 952-4607140-01 | Рукав высокого давления |
Загрузка ...
|
|
| 9 | 680-4607140-04 | Рукав высокого давления |
Загрузка ...
|
|
| 12 | 952-4607310 | Труба |
Загрузка ...
|
|
| 14 | 80-4607320-Б | Кронштейн |
Загрузка ...
|
|
| 15 | С80-4607425 | Патрубок |
Загрузка ...
|
|
| 17 | 85-4608010 | Корпус гидросистемы |
Загрузка ...
|
|
| 19 | НШ32УКФ-3 | Насос шестеренный |
Загрузка ...
|
|
| 19 | НШ32М-3 | Насос |
Загрузка ...
|
|
| 19 | НШ32МА-3 | Насос |
Загрузка ...
|
|
| 19 | НШ32Д-3 | Насос шестеренный |
Загрузка ...
|
|
| 20 | RS-213Беларусь | Распределитель |
Загрузка ...
|
|
| 25 | НР10-3Мx0041А0 | Муфта |
Загрузка ...
|
|
| 25 | М036.50Б.10 | Корпус левый |
Загрузка ...
|
|
| 26 | Н.036.12.010 | Заглушка |
Загрузка ...
|
|
| 27 | ПН.036.83.040 | Рукав высокого давления |
Загрузка ...
|
|
| 29 | XС-31 | Хомут |
Загрузка ...
|
|
| 29 | НОРМАTORRO25-40/9-C6W | Хомут |
Загрузка ...
|
|
| 30 | 36-1022054-А | Прокладка |
Загрузка ...
|
|
| 31 | 70-1405089 | Штуцер |
Загрузка ...
|
|
| 32 | 85-3407101 | Патрубок |
Загрузка ...
|
|
| 35 | 70-4604037 | Прокладка |
Загрузка ...
|
|
| 36 | 50-4604044 | Пластина |
Загрузка ...
|
|
| 37 | 50-4604046 | Болт вилки |
Загрузка ...
|
|
| 39 | 40-4607037 | Болт |
Загрузка ...
|
|
| 42 | 952-4607061 | Штуцер |
Загрузка ...
|
|
| 43 | 952-4607063 | Шланг |
Загрузка ...
|
|
| 45 | 50-4607096-А | Патрубок |
Загрузка ...
|
|
| 47 | 50-4607097 | Прокладка |
Загрузка ...
|
|
| 48 | 50-4607099 | Крышка |
Загрузка ...
|
|
| 49 | 1221-1802091 | Пробка резьбовая |
Загрузка ...
|
|
| 50 | С80-4607204 | Штуцер |
Загрузка ...
|
|
| 51 | А50-4607302 | Заглушка |
Загрузка ...
|
|
| 53 | 70-4608019 | Крышка |
Загрузка ...
|
|
| 54 | 85-4608021 | Пробка |
Загрузка ...
|
|
| 55 | 70-4608033 | Прокладка |
Загрузка ...
|
|
| 56 | 530-4614029 | Угольник |
Загрузка ...
|
|
| 57 | Д18-051 | Болт |
Загрузка ...
|
|
| 60 | Н.036.04.011 | Штуцер ввертной |
Загрузка ...
|
|
| 61 | Н.036.05.002 | Штуцер |
Загрузка ...
|
|
| 65 | М8-6gx1688.35.019 | Болт |
Загрузка ...
|
|
| 66 | М8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 67 | М8-6gx25.88.35.019 | Болт |
Загрузка ...
|
|
| 70 | М10-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 73 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 75 | 8Т | Шайба |
Загрузка ...
|
|
| 76 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 78 | М103р/6gx20.66.019 | Шпилька |
Загрузка ...
|
|
| 79 | М103р/6gx35.66.019 | Шпилька |
Загрузка ...
|
|
| 80 | 013-017-25-1-4 | Кольцо |
Загрузка ...
|
|
| 81 | 017-022-30-1-4 | Кольцо |
Загрузка ...
|
|
| 82 | 021-025-25-1-4 | Кольцо |
Загрузка ...
|
|
| 83 | 024-028-25-1-4 | Кольцо |
Загрузка ...
|
|
| 84 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 86 | 1,0-О-С | Проволока |
Загрузка ...
|
|
| 91 | РМ14 | Шайба |
Загрузка ...
|
|
| 91 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 92 | РМ1/2 | Шайба |
Загрузка ...
|
|
| 92 | 40-4607038-А | Шайба |
Загрузка ...
|
|
| 93 | РМ24 | Шайба |
Загрузка ...
|
|
| 93 | 40-4607033-А | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
