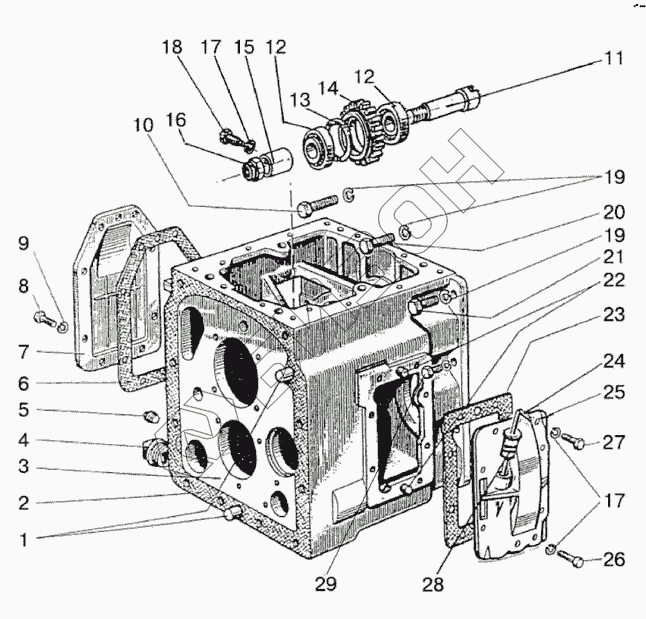

Графический каталог запасных частей к технике: МТЗ-570. Корпус КП, привод ПВМ
1
2
3
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
17
18
19
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 50-4605027 | Штифт |
Загрузка ...
|
|
| 2 | 50-1701026 | Прокладка |
Загрузка ...
|
|
| 3 | 50-1701025-А | Корпус |
Загрузка ...
|
|
| 3 | 50-1701025-А-01 | Корпус |
Загрузка ...
|
|
| 4 | 70-1701300 | Пробка |
Загрузка ...
|
|
| 5 | ПККГ3/8 | Пробка |
Загрузка ...
|
|
| 6 | 50-1701459 | Прокладка |
Загрузка ...
|
|
| 7 | 50-1701458 | Крышка правая |
Загрузка ...
|
|
| 8 | M10-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 9 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 10 | М16-6gx100.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | 52-1802094 | Ось |
Загрузка ...
|
|
| 12 | 7306А | Подшипник |
Загрузка ...
|
|
| 13 | 52-1802097-А | Кольцо |
Загрузка ...
|
|
| 14 | 52-1802091 | Шестерня |
Загрузка ...
|
|
| 14 | 52-1802095-Б | Шестерня промежуточная с кольцом и подшипником в сборе |
Загрузка ...
|
|
| 15 | 52-1802092-Б | Втулка |
Загрузка ...
|
|
| 16 | 52-1802128 | Гайка |
Загрузка ...
|
|
| 17 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 18 | 52-1802093 | Винт |
Загрузка ...
|
|
| 19 | 16ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 20 | М16-6gx60.88.35.019 | Болт |
Загрузка ...
|
|
| 21 | М16-6gx55.88.35.019 | Болт |
Загрузка ...
|
|
| 22 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 23 | 50-1701456-А | Прокладка |
Загрузка ...
|
|
| 24 | 70-1701415-А | Масломер |
Загрузка ...
|
|
| 25 | 70-1701454-А2 | Крышка |
Загрузка ...
|
|
| 26 | М12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 27 | М12-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 28 | 011-015-25-2-4 | Кольцо |
Загрузка ...
|
|
| 29 | М16-6дx50.88.35.019 | Болт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
