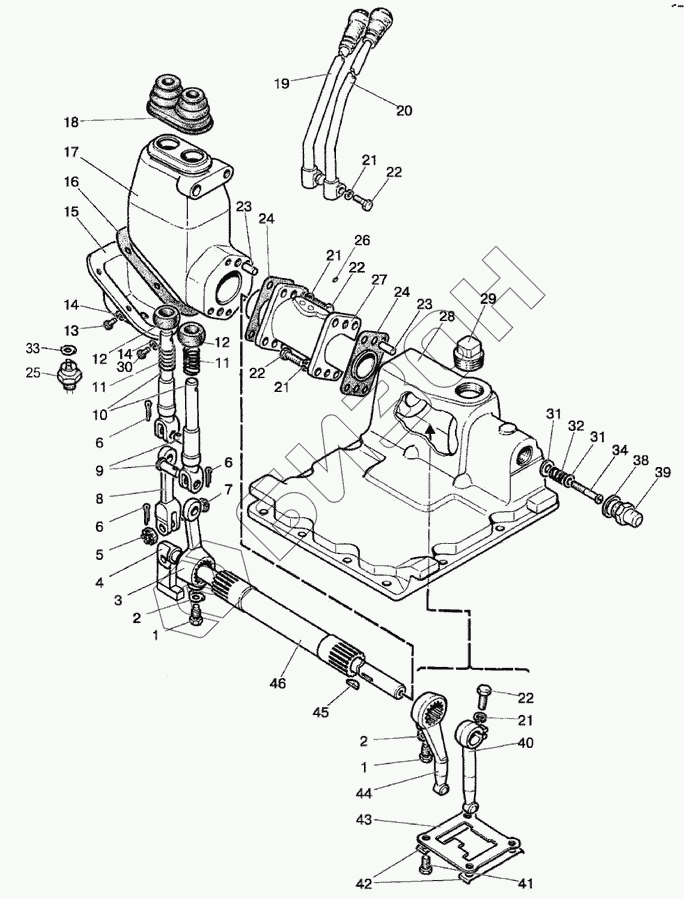

Графический каталог запасных частей к технике: МТЗ-570. Механизм 2-х рычажного управления КП

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
920-1702010-03
920-1702010
1
1
2
2
3
4
5
6
6
6
7
8
9
10
11
11
12
12
13
14
14
15
16
17
18
19
20
21
21
21
21
22
22
22
22
23
23
24
24
25
26
27
28
29
30
31
31
32
33
34
38
39
40
41
42
43
43
44
45
46
Позиция на иллюстрации Заводской номер детали Название детали Цена
920-1702010-03 920-1702010-03 Управление КП
Загрузка ...
920-1702010 920-1702010 Управление КП
Загрузка ...
920-1702090 920-1702090 Корпус
Загрузка ...
1 922-1702021 Болт
Загрузка ...
2 50-1702107 Шайба
Загрузка ...
3 922-1702017 Рычаг
Загрузка ...
4 920-1702020 Вал
Загрузка ...
5 М12-6Н.04.019 Гайка
Загрузка ...
6 3,2x18.019 Шплинт
Загрузка ...
7 80-1702108 Болт
Загрузка ...
8 922-1702018 Вилка
Загрузка ...
9 12x32 Палец
Загрузка ...
10 80С-1702074 Вилка
Загрузка ...
11 77.37.117 Пружина
Загрузка ...
12 142-1702032 Сфера
Загрузка ...
13 В.М6-6дx20.58.019 Винт
Загрузка ...
14 Шайба
Загрузка ...
15 920-1702023 Крышка
Загрузка ...
16 922-1702024 Прокладка
Загрузка ...
17 922-1702011-01 Корпус
Загрузка ...
18 922-1702019 Чехол
Загрузка ...
19 920-1702060/-01 Рычаг
Загрузка ...
20 920-1702050 Рычаг
Загрузка ...
21 10ОТ Шайба ОСТ 37.001.115-75
Загрузка ...
22 М10-6дx30.88.35.019 Болт
Загрузка ...
23 ШЦК10x25 Штифт
Загрузка ...
24 922-1702026 Прокладка
Загрузка ...
25 ВК12-41 Выключатель
Загрузка ...
26 923-1702023 Заглушка
Загрузка ...
27 920-1702012 Проставка
Загрузка ...
28 922-1702025 Крышка
Загрузка ...
29 50-1701130 Сапун
Загрузка ...
30 В.М6-6дx50.58.019 Винт
Загрузка ...
31 С12.01.019 Шайба
Загрузка ...
32 920-1702313 Пружина
Загрузка ...
33 50-1702048 Прокладка
Загрузка ...
34 920-1702314 Винт
Загрузка ...
38 80-1702098 Шайба
Загрузка ...
39 80С-1702302 Корпус
Загрузка ...
40 70-1703011 Рычаг
Загрузка ...
41 М10-6gx18.88.35.019 Болт
Загрузка ...
42 50-1702107-А Пластина стопорная
Загрузка ...
43 922-1702084 Пластина
Загрузка ...
43 822-1702084 Пластина
Загрузка ...
44 920-1702016 Рычаг
Загрузка ...
45 СШ-611 Шпонка
Загрузка ...
46 920-1702015 Труба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
