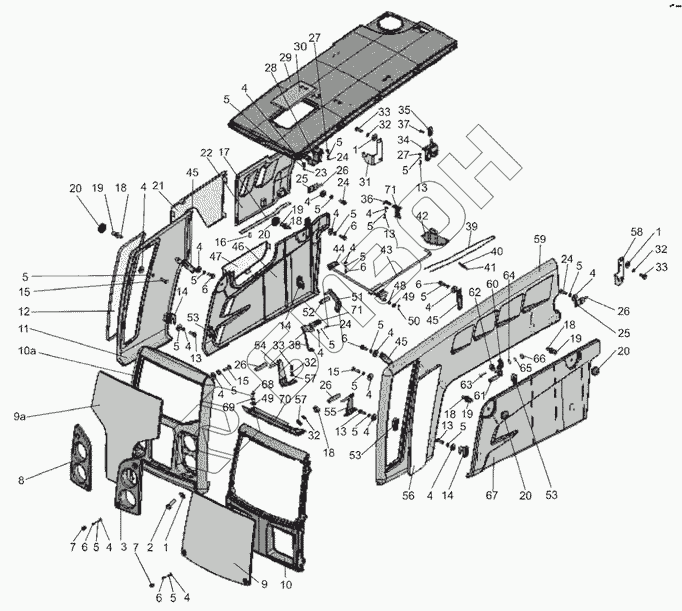

Графический каталог запасных частей к технике: МТЗ-570. Облицовка
950.1-8400005-04
950.1-8400005
1
1
1
2
3
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6
6
6
6
6
6
6
7
7
8
9
9
10
10
11
12
13
13
13
13
13
14
14
14
15
15
15
16
17
18
18
18
18
18
19
19
19
19
20
20
20
20
21
22
23
24
24
24
24
25
25
26
26
26
26
27
27
28
29
30
31
32
32
32
32
33
33
33
34
35
36
37
38
39
40
41
42
43
44
45
45
45
46
47
48
49
49
50
51
52
53
53
53
54
55
56
57
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 950.1-8400005-04 | 950.1-8400005-04 | Облицовка |
Загрузка ...
|
|
| 950.1-8400005 | 950.1-8400005 | Облицовка |
Загрузка ...
|
|
| 950.1-8401095 | 950.1-8401095 | Решетка |
Загрузка ...
|
|
| 1 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 2 | M8-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 3 | 950.1-8402051 | Накладка |
Загрузка ...
|
|
| 4 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 5 | 6Т | Шайба |
Загрузка ...
|
|
| 6 | M6-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 7 | А30.04.017 | Колпачок |
Загрузка ...
|
|
| 8 | 950.1-8402051-01 | Накладка |
Загрузка ...
|
|
| 9 | 950.1-8400091-01 | Решетка |
Загрузка ...
|
|
| 9 | 950.1-8401090 | Решетка |
Загрузка ...
|
|
| 10 | 950.1-8402250 | Маска |
Загрузка ...
|
|
| 10 | 950.1-8402250-01 | Маска |
Загрузка ...
|
|
| 11 | 950.1-8402270 | Боковина правая |
Загрузка ...
|
|
| 12 | 950.1-8400017-01 | Решетка |
Загрузка ...
|
|
| 13 | М6-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 14 | 950.3-8402313 | Зацеп |
Загрузка ...
|
|
| 15 | М6-6gx14.88.35.019 | Болт |
Загрузка ...
|
|
| 16 | WFS-4213 | Саморез |
Загрузка ...
|
|
| 17 | 950.1-8400016 | Молдинг |
Загрузка ...
|
|
| 18 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | В82-8400031 | Винт |
Загрузка ...
|
|
| 20 | 70-1702125 | Рукоятка |
Загрузка ...
|
|
| 21 | 950.1-8400091 | Решетка |
Загрузка ...
|
|
| 22 | 950.1-8402260 | Боковина |
Загрузка ...
|
|
| 23 | М6-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 24 | М6-6gx12.88.35.019 | Болт |
Загрузка ...
|
|
| 25 | 950.1-8401070 | Пластина |
Загрузка ...
|
|
| 26 | 90-8400056 | Втулка |
Загрузка ...
|
|
| 27 | С6.01.019 | Шайба |
Загрузка ...
|
|
| 28 | 950.1-8400085 | Петля |
Загрузка ...
|
|
| 29 | 950.1-8402240 | Крышка |
Загрузка ...
|
|
| 30 | 950.1-8402040 | Люк |
Загрузка ...
|
|
| 31 | 950.1-8401042 | Кронштейн |
Загрузка ...
|
|
| 32 | 8Т | Шайба |
Загрузка ...
|
|
| 33 | М8-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 34 | 80-8402410 | Замок |
Загрузка ...
|
|
| 35 | 80-6105056 | Рукоятка |
Загрузка ...
|
|
| 36 | 80В-1108341 | Кронштейн |
Загрузка ...
|
|
| 37 | 4x10.019 | Шуруп |
Загрузка ...
|
|
| 38 | 950.1-8402065 | Кронштейн |
Загрузка ...
|
|
| 39 | 822-8400081-03 | Трос |
Загрузка ...
|
|
| 40 | 70-4803023 | Муфта |
Загрузка ...
|
|
| 41 | В.М5-6gx12.58.019 | Винт |
Загрузка ...
|
|
| 42 | 950.1-8402420 | Скоба |
Загрузка ...
|
|
| 43 | 950.1-8400020 | Тяга |
Загрузка ...
|
|
| 44 | 923-8402096 | Фиксатор |
Загрузка ...
|
|
| 45 | 950.1-8402330 | Кронштейн |
Загрузка ...
|
|
| 46 | 950.1-8402360 | Боковина |
Загрузка ...
|
|
| 47 | 950.1-8402322-01 | Решетка |
Загрузка ...
|
|
| 48 | 549А-1305044 | Кольцо |
Загрузка ...
|
|
| 49 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 50 | 3,2x25.019 | Шплинт |
Загрузка ...
|
|
| 51 | 950.1-8401065 | Кронштейн |
Загрузка ...
|
|
| 52 | 90-8400056-02 | Втулка |
Загрузка ...
|
|
| 53 | 950.3-8402313-01 | Зацеп |
Загрузка ...
|
|
| 54 | 950.1-8401050-01 | Кронштейн |
Загрузка ...
|
|
| 55 | 950.1-8401050 | Кронштейн |
Загрузка ...
|
|
| 56 | 950.1-8400017 | Решетка |
Загрузка ...
|
|
| 57 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 58 | 950.1-8401041 | Кронштейн |
Загрузка ...
|
|
| 59 | 950.1-8402230 | Боковина |
Загрузка ...
|
|
| 60 | 950.1-8401060 | Опора |
Загрузка ...
|
|
| 61 | 90-8400056-01 | Втулка |
Загрузка ...
|
|
| 62 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 63 | M12-6gx65.88.35.019 | Болт |
Загрузка ...
|
|
| 64 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 65 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 66 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 67 | 950.1-8402350 | Боковина |
Загрузка ...
|
|
| 68 | M10-6gx20.88.35.019 | Болт |
Загрузка ...
|
|
| 69 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 70 | 50x-8401090-03 | Петля |
Загрузка ...
|
|
| 71 | 950.3-8400050 | Зажим |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
