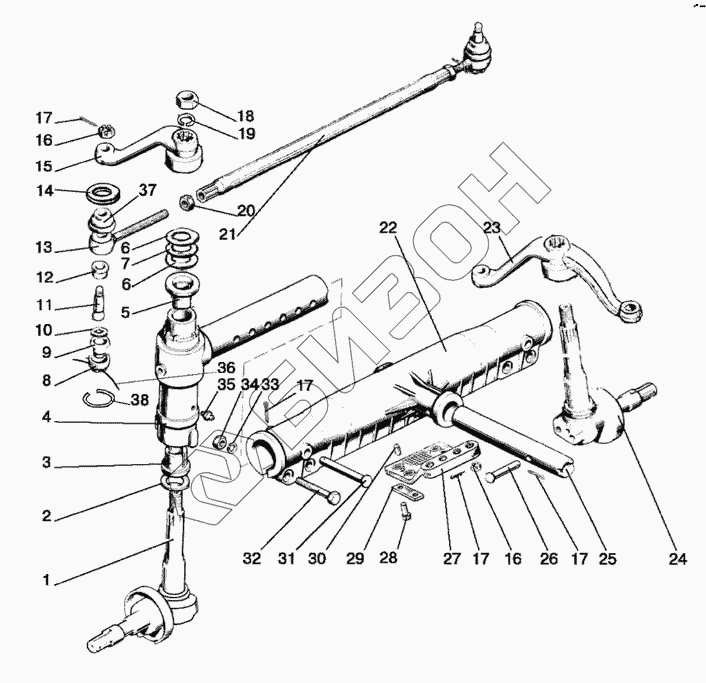

Графический каталог запасных частей к технике: МТЗ-570. Ось передняя и тяга рулевая
1220-3003010
80-3000030-03
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
15
16
16
17
17
17
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1220-3003010 | 1220-3003010 | Тяга рулевая |
Загрузка ...
|
|
| 80-3000030-03 | 80-3000030-03 | Ось передняя |
Загрузка ...
|
|
| 1 | 80-3001065-03 | Цапфа с полуосью правая |
Загрузка ...
|
|
| 2 | 070-080-58-1-4 | Кольцо |
Загрузка ...
|
|
| 3 | 70-3001101-А | Втулка |
Загрузка ...
|
|
| 4 | 80-3001070 | Кулак выдвижной |
Загрузка ...
|
|
| 5 | 70-3001102-А | Втулка |
Загрузка ...
|
|
| 6 | 80-3001032 | Шайба |
Загрузка ...
|
|
| 7 | 80-3001031 | Шайба |
Загрузка ...
|
|
| 8 | 50-3003018-Б | Пробка |
Загрузка ...
|
|
| 9 | 1220-3003028 | Вкладыш нижний |
Загрузка ...
|
|
| 10 | 1220-3003027 | Вкладыш |
Загрузка ...
|
|
| 11 | 1220-3003021 | Палец шаровой |
Загрузка ...
|
|
| 12 | 1220-3003023 | Вкладыш верхний |
Загрузка ...
|
|
| 13 | 1220-3003022 | Корпус шарнира правый |
Загрузка ...
|
|
| 13 | 1220-3003022-01 | Корпус шарнира левый |
Загрузка ...
|
|
| 14 | 1220-3003029 | Кольцо |
Загрузка ...
|
|
| 15 | 70-3001040 | Рычаг правый |
Загрузка ...
|
|
| 16 | М20x1,5-61-1.04.019 | Гайка |
Загрузка ...
|
|
| 17 | 4x36.019 | Шплинт |
Загрузка ...
|
|
| 18 | 50-3001087 | Гайка |
Загрузка ...
|
|
| 19 | 27Л | Шайба |
Загрузка ...
|
|
| 20 | 1220-3003013-01 | Гайка с левой резьбой |
Загрузка ...
|
|
| 20 | 1220-3003013 | Гайка с правой резьбой |
Загрузка ...
|
|
| 21 | 1220-3003011 | Труба |
Загрузка ...
|
|
| 22 | 50-3001010-А-01 | Ось передняя |
Загрузка ...
|
|
| 23 | 70-3001040-01 | Рычаг левый |
Загрузка ...
|
|
| 24 | 80-3001065-02 | Цапфа с полуосью левая |
Загрузка ...
|
|
| 25 | 50-3000011 | Ось качания |
Загрузка ...
|
|
| 26 | 16x80 | Палец |
Загрузка ...
|
|
| 27 | Ф80-3001011 | Кронштейн |
Загрузка ...
|
|
| 28 | M16-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 29 | Ф80-3001013 | Пластина |
Загрузка ...
|
|
| 30 | Д01-015 | Штифт установочный |
Загрузка ...
|
|
| 31 | 6-20М1x120.40x.2.40 | Ось |
Загрузка ...
|
|
| 32 | М18x1,5-6gx100.88.35.019 | Болт |
Загрузка ...
|
|
| 33 | 18ОТ | Шайба |
Загрузка ...
|
|
| 34 | М18x1,5-61-1.6.019 | Гайка |
Загрузка ...
|
|
| 35 | 1.3.Ц9.xр | Масленка |
Загрузка ...
|
|
| 36 | 2,0-О-С | Проволока |
Загрузка ...
|
|
| 37 | 1220-3003025-А | Чехол |
Загрузка ...
|
|
| 38 | 1220-3003024 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
