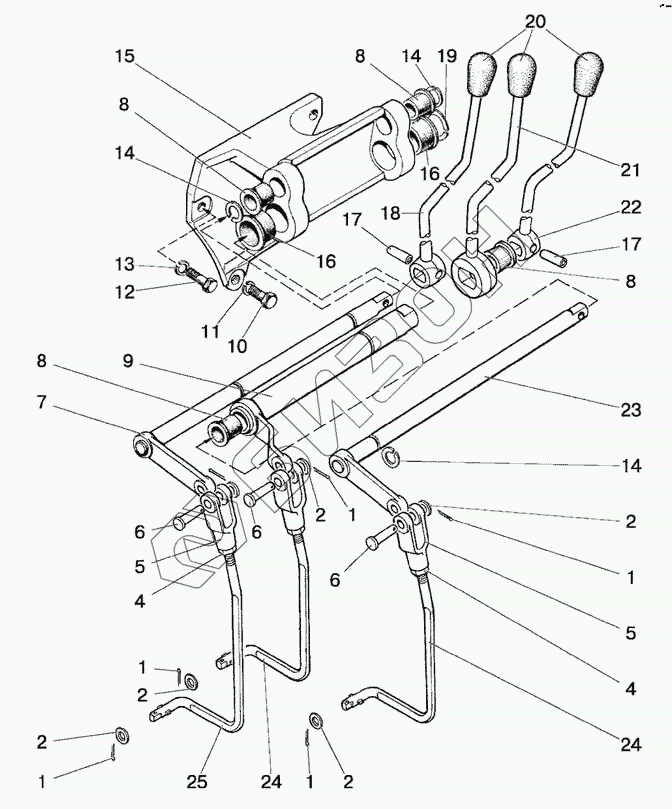

Графический каталог запасных частей к технике: МТЗ-570. Управление гидрораспределителем РП 70
1
1
1
1
1
2
2
2
2
2
4
4
5
5
6
6
6
7
8
8
8
8
9
10
11
12
13
14
14
14
15
16
16
17
17
18
19
20
21
22
23
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3,2x18.019 | Шплинт |
Загрузка ...
|
|
| 2 | 70-4607144 | Шайба |
Загрузка ...
|
|
| 4 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 5 | А20-213А | Вилка |
Загрузка ...
|
|
| 6 | А61-030-А1 | Палец |
Загрузка ...
|
|
| 7 | 80-4607250 | Вал |
Загрузка ...
|
|
| 8 | 50-4607078-А | Втулка |
Загрузка ...
|
|
| 9 | 80-4607230 | Вал |
Загрузка ...
|
|
| 10 | M12-6gx30.88.35.019 | Болт |
Загрузка ...
|
|
| 11 | 12ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 12 | M10-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 13 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 14 | С18 | Кольцо |
Загрузка ...
|
|
| 15 | 85-4607017 | Кронштейн |
Загрузка ...
|
|
| 16 | 50-4607079-А1 | Втулка |
Загрузка ...
|
|
| 17 | А.8x30.65Г | Штифт |
Загрузка ...
|
|
| 18 | С80-4607080-01 | Рычаг |
Загрузка ...
|
|
| 19 | С32 | Кольцо |
Загрузка ...
|
|
| 20 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 21 | С80-4607090 | Рычаг |
Загрузка ...
|
|
| 22 | С80-4607080 | Рычаг |
Загрузка ...
|
|
| 23 | 80-4607220 | Вал |
Загрузка ...
|
|
| 24 | Р1221-4607261 | Тяга |
Загрузка ...
|
|
| 25 | Р1221-46007261-01 | Тяга |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
