Графический каталог запасных частей к технике: МТЗ-570. Установка фонарей передних

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
Н80-3712010-01
1
2
2
3
3
4
4
5
5
6
7
8
9
10
11
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали Цена

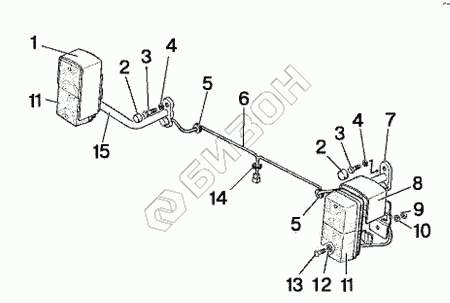

Н80-3712010-01 Н80-3712010-01 Установка передних фонарей
Загрузка ...
1 85-3712045 Кожух правый
Загрузка ...
2 А30.04.017-01 Колпачок
Загрузка ...
3 M8-6gx20.88.35.019 Болт
Загрузка ...
4 Шайба
Загрузка ...
5 70-3723042-01 Втулка
Загрузка ...
6 Н80-3724131 Жгут
Загрузка ...
7 Н80-3712040 Кронштейн
Загрузка ...
8 85-3712045-01 Кожух левый
Загрузка ...
9 М6-6Н.6.019 Гайка
Загрузка ...
10 Шайба
Загрузка ...
11 3712.10 Фонарь передний с боковым повторителем
Загрузка ...
12 С6.01.019 Шайба
Загрузка ...
13 В.М6-6gx18.58.019 Винт
Загрузка ...
14 70-3723042-02 Втулка
Загрузка ...
15 80-3723040 Кронштейн
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
