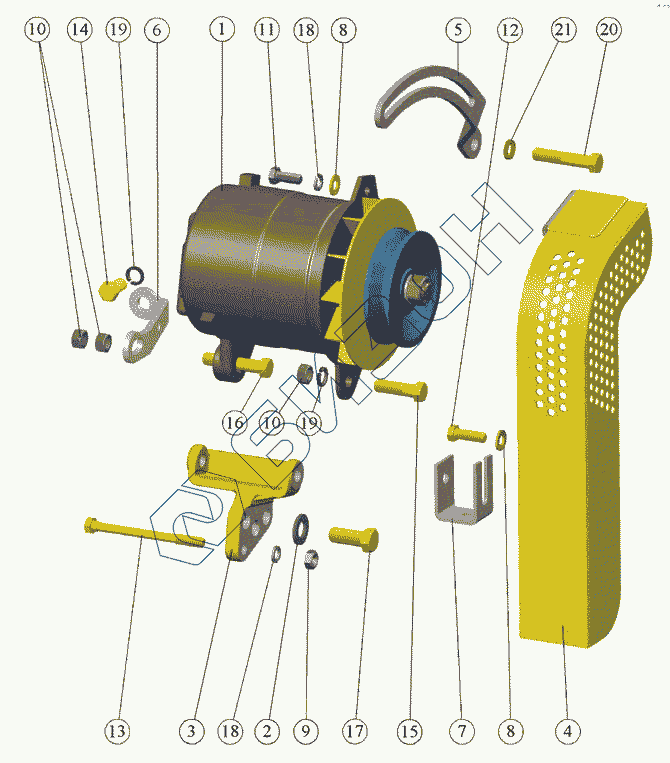

Графический каталог запасных частей к технике: МТЗ-570. Установка генератора
240-3701050-В
1
2
3
4
5
6
7
8
8
9
10
10
11
12
13
14
15
16
17
18
18
19
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-3701050-В | 240-3701050-В | Установка генератора |
Загрузка ...
|
|
| 1 | Г9695.3701-1 | Генератор |
Загрузка ...
|
|
| 2 | 245-3701069 | Шайба |
Загрузка ...
|
|
| 3 | 240-3701056-В | Кронштейн генератора |
Загрузка ...
|
|
| 4 | 240-3701060-А | Щиток |
Загрузка ...
|
|
| 5 | 240-3701063-01 | Планка (Д-244) |
Загрузка ...
|
|
| 6 | 240-3701068-Б-01 | Растяжка (Д-244) |
Загрузка ...
|
|
| 7 | 240-3701069-В | Скоба |
Загрузка ...
|
|
| 8 | 50-1002073 | Шайба |
Загрузка ...
|
|
| 9 | M8-6H.6.016(S13) | ГАЙКА |
Загрузка ...
|
|
| 10 | M10-6H.6.016(S16) | Гайка |
Загрузка ...
|
|
| 11 | M8-6gx20.88.35.016 | Болт |
Загрузка ...
|
|
| 12 | M8-6gx25.88.35.016 | Болт |
Загрузка ...
|
|
| 13 | M8-6gx100.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 14 | M10-6gx20.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 15 | M10-6gx30.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 16 | M10-6gx55.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 17 | M12-6gx30.88.35.016 | Болт |
Загрузка ...
|
|
| 18 | 8.65Г.06 | Шайба |
Загрузка ...
|
|
| 19 | 10.65Г.06 | Шайба |
Загрузка ...
|
|
| 20 | M10-6gx50.88.35.016 | БОЛТ |
Загрузка ...
|
|
| 21 | 10.65Г.06 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
