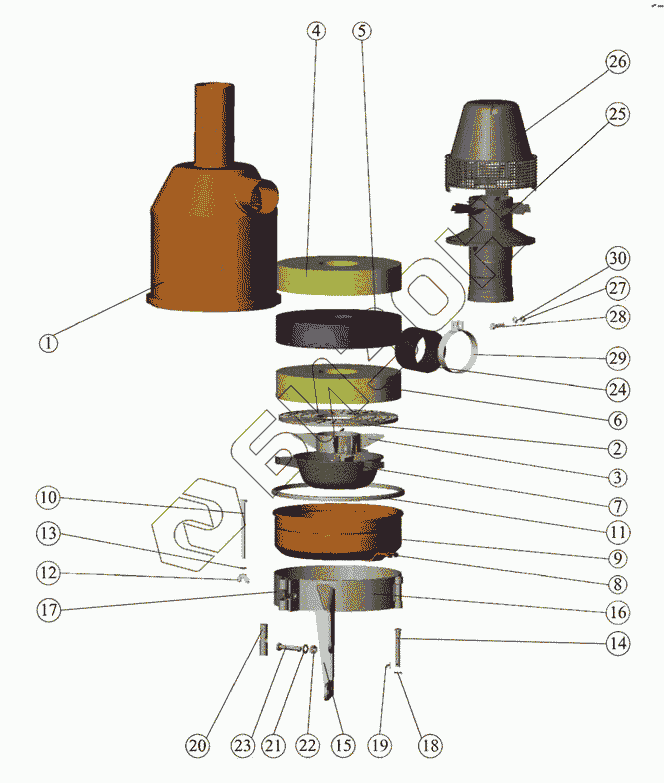

Графический каталог запасных частей к технике: МТЗ-570. Установка воздухоочистителя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
240-1109015-А-08 240-1109015-А-08 Воздухоочиститель
Загрузка ...
А53.21.000 А53.21.000 Моноциклон
Загрузка ...
240-1109280 240-1109280 Кронштейн
Загрузка ...
240-1109010-А-15 240-1109010-А-15 Установка воздухоочистителя
Загрузка ...
1 240-1109035-А2-09 Корпус воздухоочистителя
Загрузка ...
2 240-1109095 Обойма
Загрузка ...
3 240-1109096-Б1 Стопор обоймы
Загрузка ...
4 240-1109165 Элемент фильтрующий
Загрузка ...
5 240-1109166-Б Элемент фильтрующий
Загрузка ...
6 240-1109167-Б Элемент фильтрующий
Загрузка ...
7 240-1109254-В Ванна масляная
Загрузка ...
8 240-1109255 Поддон
Загрузка ...
9 240-1109262 Болт
Загрузка ...
10 240-1109306 Кольцо
Загрузка ...
11 М6-6Н.45Л Гайка-барашек
Загрузка ...
12 6.01.08КП Шайба
Загрузка ...
13 50-1109296-Б Палец
Загрузка ...
14 240-1109290-Б1 Кронштейн
Загрузка ...
15 240-1109299 Хомут
Загрузка ...
16 50-1401067 Шайба
Загрузка ...
17 3.2x18.019 Шплинт
Загрузка ...
18 50Л-1109301-Б Палец
Загрузка ...
19 50-1401067 Шайба
Загрузка ...
20 М8-6Н Гайка
Загрузка ...
21 M8-6gx45 Болт
Загрузка ...
22 РД63-74-75-0,2 Рукав-деталь
Загрузка ...
23 А53.21.001 Патрубок
Загрузка ...
24 А53.21.002 Колпак
Загрузка ...
25 XС-71.016 Хомут стяжной
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
