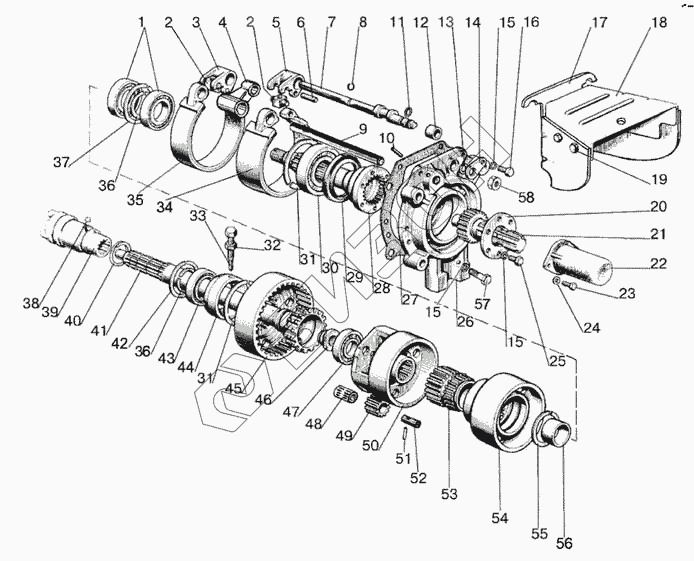

Графический каталог запасных частей к технике: МТЗ-570. Вал отбора мощности задний
85-4202010
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
18
19
19
19
19
20
21
21
21
22
23
24
25
26
27
28
29
30
31
31
32
33
34
34
35
36
36
37
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 85-4202010 | 85-4202010 | Задний вал отбора мощности (ВОМ) |
Загрузка ...
|
|
| 1 | 209А | Подшипник |
Загрузка ...
|
|
| 2 | 50-4202078 | Палец |
Загрузка ...
|
|
| 3 | 50-4202074 | Рычаг |
Загрузка ...
|
|
| 4 | 50-4202058 | Кронштейн |
Загрузка ...
|
|
| 5 | 85-4202074 | Рычаг |
Загрузка ...
|
|
| 6 | ШЦК8x36 | Штифт |
Загрузка ...
|
|
| 7 | 80-4202076 | Вал |
Загрузка ...
|
|
| 8 | 54.38.619 | Кольцо |
Загрузка ...
|
|
| 9 | 70-4202072-Б | Ось |
Загрузка ...
|
|
| 10 | А.8x20.65Г | Штифт |
Загрузка ...
|
|
| 11 | 014-018-25-2-2 | Кольцо |
Загрузка ...
|
|
| 12 | 80-4202082 | Втулка |
Загрузка ...
|
|
| 13 | С18 | Кольцо |
Загрузка ...
|
|
| 14 | 85-4202079 | Пластина |
Загрузка ...
|
|
| 15 | 10ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 16 | M10-6gx40.88.35.019 | Болт |
Загрузка ...
|
|
| 17 | Ф70-4202095 | Кожух |
Загрузка ...
|
|
| 18 | Ф70-4202092 | Крышка |
Загрузка ...
|
|
| 18 | 85-4202020 | Крышка |
Загрузка ...
|
|
| 19 | М8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 19 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 19 | 8Т | Шайба |
Загрузка ...
|
|
| 19 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 20 | 80-4202081-А | Пластина |
Загрузка ...
|
|
| 21 | 80-4202019-Б | Хвостовик |
Загрузка ...
|
|
| 21 | 80-4202019-Б-01 | Хвостовик |
Загрузка ...
|
|
| 21 | 80-4202019-Б-02 | Хвостовик |
Загрузка ...
|
|
| 22 | 50-4202065-А | Колпак |
Загрузка ...
|
|
| 23 | М8-6gx16.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | 8Т | Шайба |
Загрузка ...
|
|
| 25 | М10-6gx18.88.35.019 | Болт |
Загрузка ...
|
|
| 26 | 80-4202042-Б | Крышка |
Загрузка ...
|
|
| 27 | 50-4202092А | Прокладка |
Загрузка ...
|
|
| 28 | 80-4202017-Б | Вал |
Загрузка ...
|
|
| 29 | 2.2-80x105-1 | Манжета |
Загрузка ...
|
|
| 30 | 60310А | Подшипник |
Загрузка ...
|
|
| 31 | 2С110 | Кольцо |
Загрузка ...
|
|
| 32 | М12x1,25-61-1.6.019 | Гайка |
Загрузка ...
|
|
| 33 | 50-4202068 | Винт |
Загрузка ...
|
|
| 34 | 85-4020100-02 | Лента с накладкой 85-4202057-А7 |
Загрузка ...
|
|
| 34 | 85-4202100-01 | Лента с накладкой 85-4202057 |
Загрузка ...
|
|
| 35 | 85-4202100 | Лента с накладкой 85-4202056 |
Загрузка ...
|
|
| 36 | 2С50 | Кольцо |
Загрузка ...
|
|
| 37 | 2С85 | Кольцо |
Загрузка ...
|
|
| 38 | 7,938-100 | Шарик |
Загрузка ...
|
|
| 39 | 50-4202046-Б | Муфта |
Загрузка ...
|
|
| 40 | А61.03.002 | Кольцо |
Загрузка ...
|
|
| 41 | 70-4202044-Б | Вал |
Загрузка ...
|
|
| 42 | 2С90 | Кольцо |
Загрузка ...
|
|
| 43 | 210АУШ1 | Подшипник |
Загрузка ...
|
|
| 44 | 50-4702066-А | Стакан |
Загрузка ...
|
|
| 45 | 70-4202043 | Шестерня коронная |
Загрузка ...
|
|
| 45 | 70-4202030-А | Коронная шестерня |
Загрузка ...
|
|
| 46 | 70-4202083-А | Гайка |
Загрузка ...
|
|
| 47 | 208А | Подшипник |
Загрузка ...
|
|
| 48 | КК20x26x34Е | Подшипник |
Загрузка ...
|
|
| 49 | 70-4202024 | Сателлит |
Загрузка ...
|
|
| 50 | 85-4202065 | Водило |
Загрузка ...
|
|
| 51 | 70-4202431 | Штифт |
Загрузка ...
|
|
| 52 | 70-4202026 | Ось |
Загрузка ...
|
|
| 53 | 70-4202032 | Шестерня солнечная |
Загрузка ...
|
|
| 54 | 85-4202033 | Барабан |
Загрузка ...
|
|
| 55 | 2С68 | Кольцо |
Загрузка ...
|
|
| 56 | 70-4202077 | Втулка |
Загрузка ...
|
|
| 57 | M10-6gx35.88.35.019 | Болт |
Загрузка ...
|
|
| 58 | М16x1,5-61-1.6.019 | Гайка |
Загрузка ...
|
|
| 59 | 16ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 60 | С16.01.019 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
