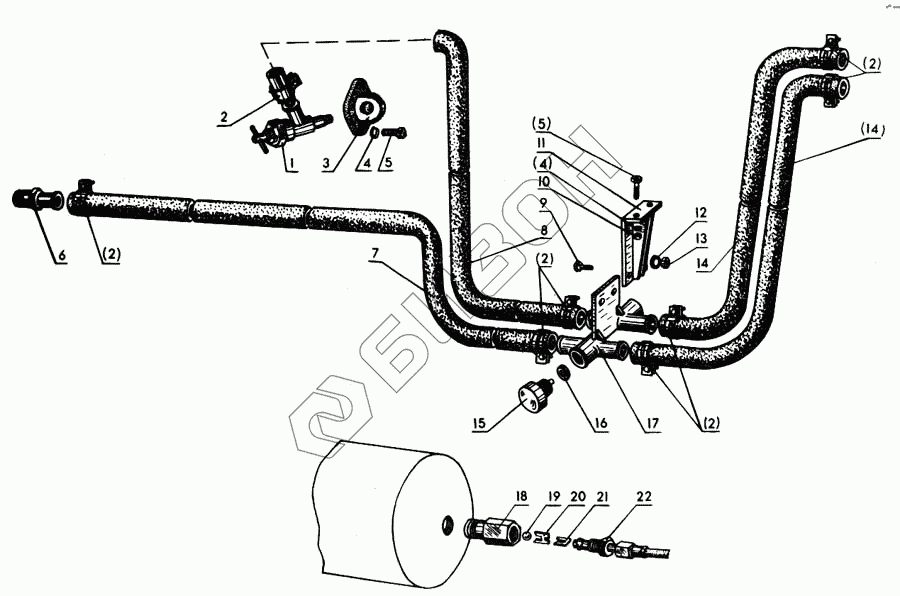

Графический каталог запасных частей к технике: МТЗ-80. Арматура блока отопления
1
2
2
2
2
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-8115310 | 70-8115310 | Кран |
Загрузка ...
|
|
| 1 | КР-29 | Кран КР-29 ОН-025 287-66 |
Загрузка ...
|
|
| 2 | ХС-23 | Хомут |
Загрузка ...
|
|
| 3 | 70-8115022-А | Патрубок |
Загрузка ...
|
|
| 4 | Шайба 8 65Г 06 ГОСТ 6402-70 | Шайба 8 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 5 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 6 | 70-8115024 | Штуцер |
Загрузка ...
|
|
| 7 | 70-8115084-01 | Шланг L=1810 мм |
Загрузка ...
|
|
| 8 | 70-8115084-02 | Шланг L=1100мм |
Загрузка ...
|
|
| 9 | Болт М6-6gх14.88.35.019 ГОСТ 7796-70 | Болт М6-6gх14.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 10 | Гайка М8.6.6Н.019 ГОСТ 5915-70 | Гайка М8.6.6Н.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 11 | 70-8115621 | Кронштейн |
Загрузка ...
|
|
| 12 | Шайба 6 65Г 06 ГОСТ 6402-70 | Шайба 6 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 13 | Гайка М6.6Н.019 ГОСТ 5915-70 | Гайка М6.6Н.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 14 | 70-8115084 | Шланг |
Загрузка ...
|
|
| 15 | 70-8115312 | Пробка |
Загрузка ...
|
|
| 16 | 70-8115313 | Прокладка |
Загрузка ...
|
|
| 17 | 70-8115311 | Корпус |
Загрузка ...
|
|
| 18 | 70-8115252 | Переходник |
Загрузка ...
|
|
| 19 | Шарик V8 мм Н ГОСТ 3722-60 | Шарик V8 мм Н ГОСТ 3722-60 |
Загрузка ...
|
|
| 20 | 70-8115118 | Крестовина |
Загрузка ...
|
|
| 21 | 70-8115125 | Крестовина |
Загрузка ...
|
|
| 22 | 70-8115260 Зам | Трубка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
