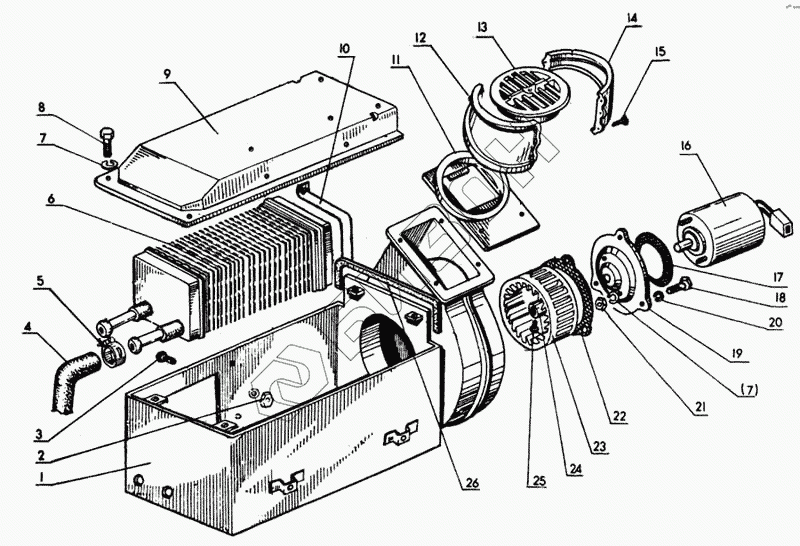

Графический каталог запасных частей к технике: МТЗ-80. Блок отопления
1
2
3
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 70-8115400 | Корпус |
Загрузка ...
|
|
| 2 | Гайка М5-6Н.6.019 | Гайка М5-6Н.6.019 |
Загрузка ...
|
|
| 3 | Винт М5-6gх16.58.019 | Винт М5-6gх16.58.019 |
Загрузка ...
|
|
| 4 | 70-8115084 | Шланг |
Загрузка ...
|
|
| 5 | ХС-23 | Хомут |
Загрузка ...
|
|
| 5 | ХС-26 | Хомут |
Загрузка ...
|
|
| 6 | ОТ1.13.010 | Радиатор |
Загрузка ...
|
|
| 7 | Шайба 6Т.65Г.06 | Шайба 6Т.65Г.06 |
Загрузка ...
|
|
| 8 | Болт М6-6gх0.88.34.019 | Болт М6-6gх0.88.34.019 |
Загрузка ...
|
|
| 9 | 70-8115420-Б | Крышка |
Загрузка ...
|
|
| 10 | 70-8115300-А1 | Стяжка |
Загрузка ...
|
|
| 11 | 80-8105052 | Основание |
Загрузка ...
|
|
| 12 | 80-8105051 | Обечайка передняя |
Загрузка ...
|
|
| 13 | 150.95.301 | Воздухораспределитель |
Загрузка ...
|
|
| 14 | 80-8105051-01 | Обечайка задняя |
Загрузка ...
|
|
| 15 | Шуруп 4х16.019 | Шуруп 4х16.019 |
Загрузка ...
|
|
| 16 | 19.3730.000 | Электродвигатель 12В, 35Вт |
Загрузка ...
|
|
| 17 | 50-8104029 | Прокладка |
Загрузка ...
|
|
| 18 | Болт М6-6gх16.88.35.019 | Болт М6-6gх16.88.35.019 |
Загрузка ...
|
|
| 19 | 70-8115075 | Крышка |
Загрузка ...
|
|
| 20 | Шайба 5Н ОН 025 | Шайба 5Н ОН 025 |
Загрузка ...
|
|
| 21 | Гайка М5 6Н.6.019 | Гайка М5 6Н.6.019 |
Загрузка ...
|
|
| 22 | 70-8115168 | Прокладка |
Загрузка ...
|
|
| 23 | 70-8115191 | Ротор |
Загрузка ...
|
|
| 24 | 70-8115192 | Стяжка |
Загрузка ...
|
|
| 25 | Винт М5 6gх12.58.019 | Винт М5 6gх12.58.019 |
Загрузка ...
|
|
| 26 | ПР-34-01 | Профиль резиновый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
