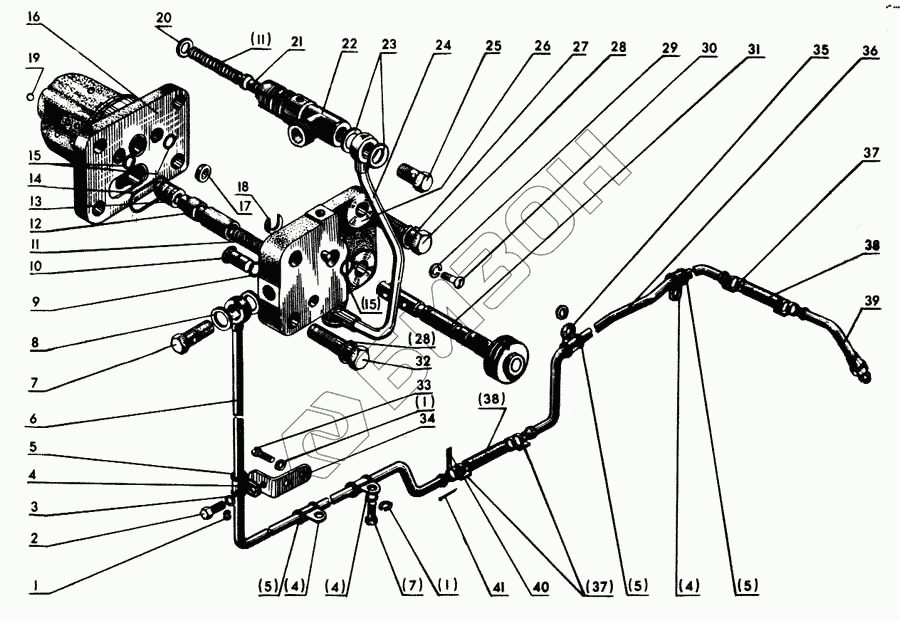

Графический каталог запасных частей к технике: МТЗ-80. Датчик блокировки
1
1
1
2
3
4
4
4
4
5
5
5
5
6
7
7
8
9
10
11
11
12
13
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
37
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-4801010 | 70-4801010 | Датчик блокировки |
Загрузка ...
|
|
| 70-4802005 | 70-4802005 | Арматура датчика блокировки в сборе |
Загрузка ...
|
|
| 70-4802010 | 70-4802010 | Клапан |
Загрузка ...
|
|
| 1 | 45.98166067 | Шайба |
Загрузка ...
|
|
| 2 | Болт М10-6gх18.88.35.019 ГОСТ 7795-70 | Болт М10-6gх18.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 3 | Шайба 10.01.019 ГОСТ 11371-77 | Шайба 10.01.019 ГОСТ 11371-77 |
Загрузка ...
|
|
| 4 | 70-4802043 | Кляммер |
Загрузка ...
|
|
| 5 | ПР-32 | Прокладка |
Загрузка ...
|
|
| 6 | 70-4802030 | Маслопровод |
Загрузка ...
|
|
| 7 | Д18-051 | Болт |
Загрузка ...
|
|
| 8 | Д18-055-А | Шайба |
Загрузка ...
|
|
| 9 | Кольцо 006-010-25-14 ГОСТ 9833-73 | Кольцо 006-010-25-14 ГОСТ 9833-73 |
Загрузка ...
|
|
| 10 | 70-4801015 | Щуп |
Загрузка ...
|
|
| 11 | 70-4801045 | Пружина |
Загрузка ...
|
|
| 12 | 70-4801011 | Золотник |
Загрузка ...
|
|
| 13 | 70-4801020 | Толкатель |
Загрузка ...
|
|
| 14 | Кольцо 025-030-30-14 ГОСТ 9833-73 | Кольцо 025-030-30-14 ГОСТ 9833-73 |
Загрузка ...
|
|
| 15 | Кольцо 008-012-25-14 ГОСТ 9833-73 | Кольцо 008-012-25-14 ГОСТ 9833-73 |
Загрузка ...
|
|
| 16 | 70-4801023 | Корпус |
Загрузка ...
|
|
| 17 | 70-4801019 | Втулка |
Загрузка ...
|
|
| 18 | 70-4801016 | Стопор |
Загрузка ...
|
|
| 19 | Шарик Y5,556 мм Н ГОСТ 3722-60 | Шарик Y5,556 мм Н ГОСТ 3722-60 |
Загрузка ...
|
|
| 20 | 70-3407147 | Шайба |
Загрузка ...
|
|
| 21 | 70-4802013 | Клапан |
Загрузка ...
|
|
| 22 | 70-4802011 | Корпус |
Загрузка ...
|
|
| 23 | 36-1104788 | Прокладка |
Загрузка ...
|
|
| 24 | 70-4802020 | Маслопровод |
Загрузка ...
|
|
| 25 | 36-1104787 | Болт |
Загрузка ...
|
|
| 26 | 70-4801050 | Крышка |
Загрузка ...
|
|
| 27 | 45.98166068 | Шайба |
Загрузка ...
|
|
| 28 | Болт М12-6gх50.88.35.019 ГОСТ 7795-70 | Болт М12-6gх50.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 29 | Шайба 6 65Г 05 ГОСТ 6402-70 | Шайба 6 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 30 | Винт М6-6gх16.58.019 ГОСТ 17473-72 | Винт М6-6gх16.58.019 ГОСТ 17473-72 |
Загрузка ...
|
|
| 31 | 70-4801030 | Кран |
Загрузка ...
|
|
| 32 | Болт М12-6gх40.88.35.019 ГОСТ 7795-70 | Болт М12-6gх40.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 33 | Болт М10-6gх20.88.35.019 ГОСТ 7795-70 | Болт М10-6gх20.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 34 | 70-4802061 | Кронштейн |
Загрузка ...
|
|
| 35 | 70-4802045 | Кляммер |
Загрузка ...
|
|
| 36 | 70-4802050 | Маслопровод |
Загрузка ...
|
|
| 37 | 297580-П8 | Пряжка |
Загрузка ...
|
|
| 38 | 70-4802062 | Шланг |
Загрузка ...
|
|
| 39 | 70-4802040 | Маслопровод |
Загрузка ...
|
|
| 40 | 287582-П8 | Лента |
Загрузка ...
|
|
| 41 | Шплинт 6,3х36 ГОСТ 397-66 | Шплинт 6,3х36 ГОСТ 397-66 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
