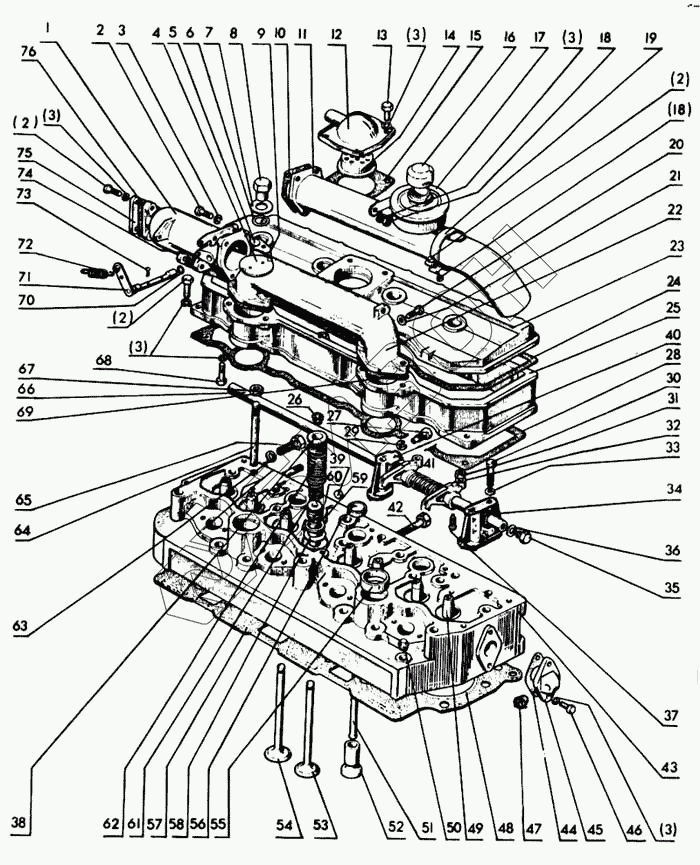

Графический каталог запасных частей к технике: МТЗ-80. Головка цилиндров. Клапаны и толкатели клапанов
1
2
2
2
2
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 240-1003013 | 240-1003013 | Головка цилиндров в сборе |
Загрузка ...
|
|
| 240-1003012 | 240-1003012 | Головка цилиндров в сборе |
Загрузка ...
|
|
| 240-1007152Б-01 | 240-1007152Б-01 | Стойка третья |
Загрузка ...
|
|
| 240-1007151-Б-01 | 240-1007151-Б-01 | Стойка задняя |
Загрузка ...
|
|
| 240-1003030-13 | 240-1003030-13 | Крышка головки |
Загрузка ...
|
|
| 240-1003220-А-08 | 240-1003220-А-08 | Патрубок в сборе |
Загрузка ...
|
|
| 1 | 240-1003222-Б-01 | Патрубок |
Загрузка ...
|
|
| 2 | Болт М8-6gх35.88.30.019 ГОСТ 7796-70 | Болт М8-6gх35.88.30.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 3 | Шайба 8 ГОСТ 6402-70 | Шайба 8 ГОСТ 6402-70 |
Загрузка ...
|
|
| 4 | 240-1003221 | Заслонка |
Загрузка ...
|
|
| 5 | 240-1003229-01 | Заглушка |
Загрузка ...
|
|
| 6 | 50-1003107-А | Кольцо |
Загрузка ...
|
|
| 7 | 50-1003106 | Шайба |
Загрузка ...
|
|
| 8 | 50-1003104 | Гайка колпака |
Загрузка ...
|
|
| 9 | 240-3509157 | Прокладка |
Загрузка ...
|
|
| 10 | 240-1003264-А | Прокладка |
Загрузка ...
|
|
| 11 | 240-1003260 | Труба |
Загрузка ...
|
|
| 12 | 240-1002430-В | Корпус сапуна |
Загрузка ...
|
|
| 13 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 14 | 240-1002440 | Фильтр |
Загрузка ...
|
|
| 15 | 240-1002444-А | Прокладка |
Загрузка ...
|
|
| 16 | 240-3707200 | Пробка |
Загрузка ...
|
|
| 17 | 240-3707140-А | Бачок |
Загрузка ...
|
|
| 18 | Гайка М8.6.019 ГОСТ 5915-70 | Гайка М8.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 19 | ХС-61.019 | Хомут |
Загрузка ...
|
|
| 20 | 240-1003281 | Пробка |
Загрузка ...
|
|
| 21 | 36-11047-88 | Прокладка |
Загрузка ...
|
|
| 22 | 240-1103033-01 | Коллектор |
Загрузка ...
|
|
| 23 | 240-1003122Б-02 | Колпак |
Загрузка ...
|
|
| 24 | 240-1003109 | Прокладка |
Загрузка ...
|
|
| 25 | 240-1003032-01 | Крышка головки |
Загрузка ...
|
|
| 26 | 50-1007053-А1 | Сухарь клапана |
Загрузка ...
|
|
| 27 | 240-1007185 | Фиксатор |
Загрузка ...
|
|
| 28 | 240-1003108 | Прокладка |
Загрузка ...
|
|
| 29 | Шайба 10 ГОСТ 6402-70 | Шайба 10 ГОСТ 6402-70 |
Загрузка ...
|
|
| 30 | Болт М12-6gх85.88.35.019 ГОСТ 7796-70 | Болт М12-6gх85.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 31 | Д02-063 | Гайка |
Загрузка ...
|
|
| 32 | 50-1007212 | Коромысло |
Загрузка ...
|
|
| 33 | Шайба 12 ГОСТ 6402-70 | Шайба 12 ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | 240-1007151-Б | Стойка передняя |
Загрузка ...
|
|
| 35 | 50-1007182 | Пробка оси коромысел |
Загрузка ...
|
|
| 36 | 50-1007183 | Шайба пробки |
Загрузка ...
|
|
| 37 | 50-1007175-Б1 | Винт регулировочный |
Загрузка ...
|
|
| 38 | 240-1007048 | Тарелка |
Загрузка ...
|
|
| 39 | Д02-003-А | Заглушка |
Загрузка ...
|
|
| 40 | 240-1007152-Б | Стойка вторая |
Загрузка ...
|
|
| 41 | 50-1007103-А | Пружина оси коромысел |
Загрузка ...
|
|
| 42 | Болт М12-6gх85.88.35.019 ГОСТ 7796-70 | Болт М12-6gх85.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 43 | 240-1003015 | Головка цилиндров |
Загрузка ...
|
|
| 44 | 50-1015598 | Прокладка патрубка |
Загрузка ...
|
|
| 45 | 70-8115022-А | Патрубок |
Загрузка ...
|
|
| 46 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 | Болт М8-6gх20.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 47 | КГ 3/8" | Пробка |
Загрузка ...
|
|
| 48 | Ф-4.118.3 | Кольцо |
Загрузка ...
|
|
| 49 | 240-1007032-Б-01 | Втулка |
Загрузка ...
|
|
| 50 | КГ 3/4" | Пробка |
Загрузка ...
|
|
| 51 | 240-1007310 | Штанга |
Загрузка ...
|
|
| 52 | 240-1007375 | Толкатель |
Загрузка ...
|
|
| 53 | 240-1007015Б4 | Клапан выпускной |
Загрузка ...
|
|
| 54 | 240-1007014Б4 | Клапан впускной |
Загрузка ...
|
|
| 55 | 50-1003103-А | Стакан |
Загрузка ...
|
|
| 56 | 50-1003117-А | Заглушка |
Загрузка ...
|
|
| 57 | 50-1003020-А2-01 | Прокладка |
Загрузка ...
|
|
| 58 | 240-1007054 | Шайба |
Загрузка ...
|
|
| 59 | 240-1007055 | Шайба |
Загрузка ...
|
|
| 60 | 240-1007020 | Манжета |
Загрузка ...
|
|
| 61 | 240-1007046-А1 | Пружина клапана |
Загрузка ...
|
|
| 62 | 240-1007045-А1 | Пружина клапана |
Загрузка ...
|
|
| 63 | 245-3701069 | Шайба |
Загрузка ...
|
|
| 64 | 50-1003112 | Шпилька |
Загрузка ...
|
|
| 65 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 | Болт М12-6gх35.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 66 | 50-1007102-А | Ось |
Загрузка ...
|
|
| 67 | Гайка М12.6 ГОСТ 5915-70 | Гайка М12.6 ГОСТ 5915-70 |
Загрузка ...
|
|
| 68 | Болт М8-6х35.88.35.019 ГОСТ 7796-70 | Болт М8-6х35.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 69 | 240-1003031-01 | Прокладка |
Загрузка ...
|
|
| 70 | Кольцо 009-013-25-2-1 ГОСТ 9833-73 | Кольцо 009-013-25-2-1 ГОСТ 9833-73 |
Загрузка ...
|
|
| 71 | 240-1003240-А | Валик заслонки |
Загрузка ...
|
|
| 72 | 240-1003226 | Пружина |
Загрузка ...
|
|
| 73 | Болт М4-6gх10.58.019 ГОСТ 17473-72 | Болт М4-6gх10.58.019 ГОСТ 17473-72 |
Загрузка ...
|
|
| 74 | 240-1003227 | Штифт |
Загрузка ...
|
|
| 75 | 240-1003229 | Заглушка |
Загрузка ...
|
|
| 76 | 240-3507115-А | Прокладка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
