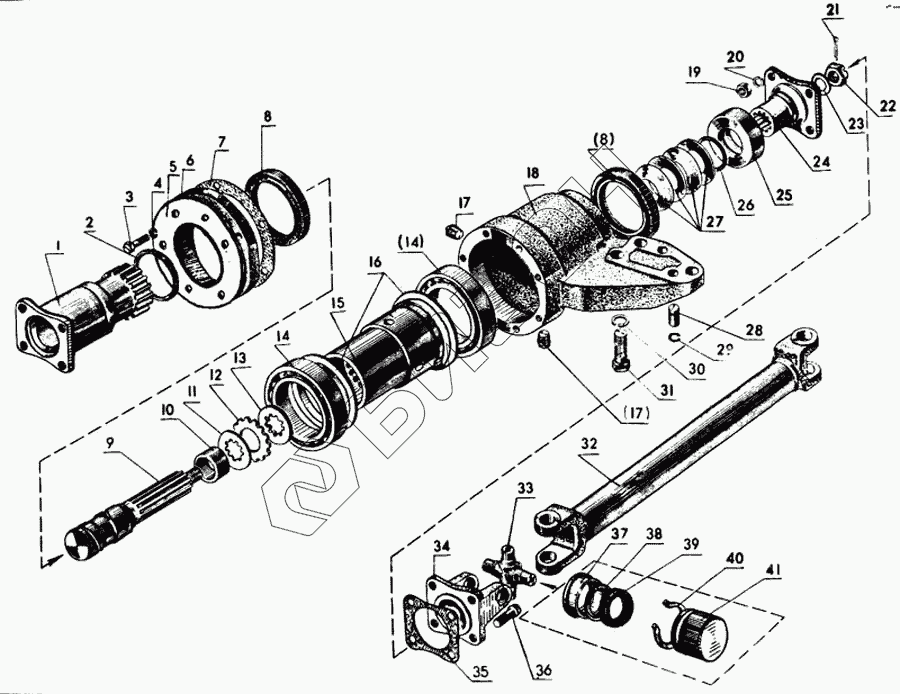

Графический каталог запасных частей к технике: МТЗ-80. Карданный привод. Карданный вал переднего моста
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 72-2203010-А2 | 72-2203010-А2 | Вал карданный передний и промежуточный в сборе |
Загрузка ...
|
|
| 52-2203020 | 52-2203020 | Болт с гайкой в сборе |
Загрузка ...
|
|
| 69-2201029-А | 69-2201029-А | Подшипник с сальником в сборе |
Загрузка ...
|
|
| 72-2203025РН | 72-2203025РН | Крестовина с сальниками и подшипниками в сборе |
Загрузка ...
|
|
| 72-2209010-А | 72-2209010-А | Опора промежуточная в сборе |
Загрузка ...
|
|
| 1 | 72-2209014 | Фланец |
Загрузка ...
|
|
| 2 | Кольцо 055-065-58-1-4 | Кольцо 055-065-58-1-4 |
Загрузка ...
|
|
| 3 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 4 | 8Т ОСТ 37.001.115-75 | Шайба |
Загрузка ...
|
|
| 5 | 72-2209028 | Грязевик |
Загрузка ...
|
|
| 6 | 72-2209022 | Корпус |
Загрузка ...
|
|
| 7 | 72-2209023 | Прокладка 2.2-75х100-1 |
Загрузка ...
|
|
| 8 | Манжета 2.2-75х100-1 ГОСТ 8752-79 | Манжета 2.2-75х100-1 ГОСТ 8752-79 |
Загрузка ...
|
|
| 9 | 72-2209013 | Вал |
Загрузка ...
|
|
| 10 | 72-2209017 | Втулка |
Загрузка ...
|
|
| 11 | 72-2209019 | Диск |
Загрузка ...
|
|
| 12 | 72-2209025 | Диск |
Загрузка ...
|
|
| 13 | 72-2209027 | Диск |
Загрузка ...
|
|
| 14 | 115 ГОСТ 8338—75 | Подшипник |
Загрузка ...
|
|
| 15 | 72-2209012 | Втулка |
Загрузка ...
|
|
| 16 | 72-2209018 | Обойма |
Загрузка ...
|
|
| 17 | Пробка КГ-3/8" ОСТ23.1.117-83 | Пробка КГ-3/8" ОСТ23.1.117-83 |
Загрузка ...
|
|
| 18 | 72-2209011 | Кронштейн |
Загрузка ...
|
|
| 19 | 52-2203013 | Гайка |
Загрузка ...
|
|
| 20 | Шайба 10ОТ ОСТ 37.001 | Шайба 10ОТ ОСТ 37.001 |
Загрузка ...
|
|
| 21 | Шплинт 4х25 019 ГОСТ 397-79 | Шплинт 4х25 019 ГОСТ 397-79 |
Загрузка ...
|
|
| 22 | 70-3003032 | Гайка |
Загрузка ...
|
|
| 23 | 52-1802079 | Шайба |
Загрузка ...
|
|
| 24 | 52-1802078 | Фланец |
Загрузка ...
|
|
| 25 | 72-2209016 | Шайба |
Загрузка ...
|
|
| 26 | Кольцо 038-046-46-1-4 ГОСТ 9833-73 | Кольцо 038-046-46-1-4 ГОСТ 9833-73 |
Загрузка ...
|
|
| 27 | 72-2209021 | Пружина |
Загрузка ...
|
|
| 28 | 52-2308094 | Штифт |
Загрузка ...
|
|
| 29 | 12-12-306 | Кольцо |
Загрузка ...
|
|
| 30 | Шайба 16ОТ ОСТ 37.001.115-75 | Шайба 16ОТ ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 31 | Болт М16-6gх40.88.35.019 ГОСТ 7796-70 | Болт М16-6gх40.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 32 | 72-2203015-Б1 | Вал карданный |
Загрузка ...
|
|
| 33 | 72-2203030 | Крестовина |
Загрузка ...
|
|
| 34 | 469-2201023 | Фланец |
Загрузка ...
|
|
| 35 | 20-2201024 | Прокладка |
Загрузка ...
|
|
| 36 | 52-2203012 | Болт М10х1 |
Загрузка ...
|
|
| 37 | 72-2203038 | Муфта защитная |
Загрузка ...
|
|
| 38 | 69-2201037 | Отражатель |
Загрузка ...
|
|
| 39 | 69-2201031 | Манжета |
Загрузка ...
|
|
| 40 | 24-2201043 | Кольцо |
Загрузка ...
|
|
| 41 | Подшипник 704702КУ2 ТУ 37.006.065-90 | Подшипник 704702КУ2 ТУ 37.006.065-90 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
