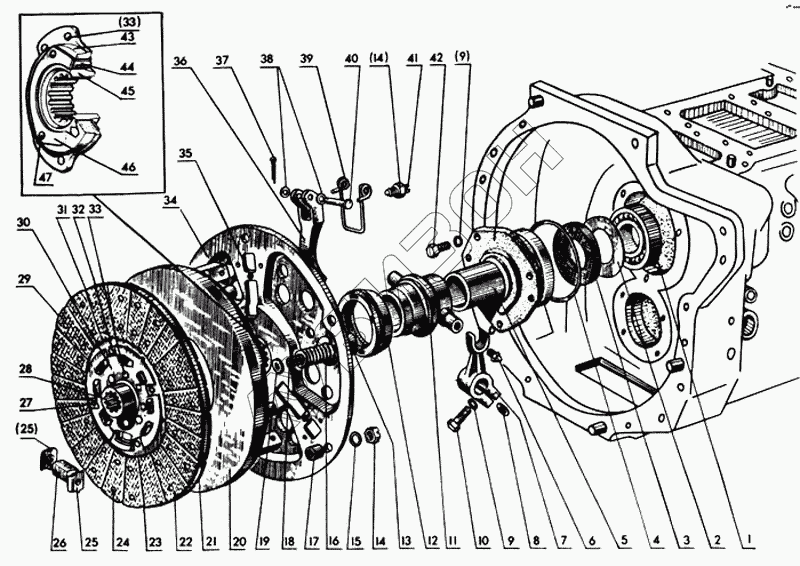

Графический каталог запасных частей к технике: МТЗ-80. Корпус сцепления (диски, отводка)
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
31
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-1601130 | 70-1601130 | Диск сцепления в сборе |
Загрузка ...
|
|
| 70-1601120 | 70-1601120 | Диск опорный в сборе |
Загрузка ...
|
|
| 50-1601180 | 50-1601180 | Отводка с подшипником в сборе |
Загрузка ...
|
|
| 70-1601090 | 70-1601090 | Диски в сборе |
Загрузка ...
|
|
| 70-1601060 | 70-1601060 | Кронштейн отводки в сборе |
Загрузка ...
|
|
| 1 | Подшипник 210 ГОСТ 8338-75 | Подшипник 210 ГОСТ 8338-75 |
Загрузка ...
|
|
| 2 | 50-1601319 | Шайба маслоотражательная |
Загрузка ...
|
|
| 3 | КФА 50х70 | Манжета 2-50х70-1 ГОСТ 8752-70 (входит в дет.50-1601172А) |
Загрузка ...
|
|
| 4 | Кольцо 110-115-30-1-4 | Кольцо 110-115-30-1-4 |
Загрузка ...
|
|
| 5 | 50-1601172-А | Кронштейн отводки |
Загрузка ...
|
|
| 6 | Масленка 1.1.Ц6 ГОСТ 19853-74 | Масленка 1.1.Ц6 ГОСТ 19853-74 |
Загрузка ...
|
|
| 7 | 50-1601203 | Вилка |
Загрузка ...
|
|
| 8 | 50-1601218 | Шпонка |
Загрузка ...
|
|
| 9 | Шайба 10 ОТ ОСТ 37.001.115-75 | Шайба 10 ОТ ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 10 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 11 | 50-1601185 | Отводка |
Загрузка ...
|
|
| 12 | Подшипник упорный 986714 КС 17 | Подшипник упорный 986714 КС 17 |
Загрузка ...
|
|
| 13 | 50-1601072 | Стакан пружины |
Загрузка ...
|
|
| 14 | Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70 | Гайка М12х1,25.6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 15 | 12 ОТ | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 16 | 77.55.121-1 | Пружина |
Загрузка ...
|
|
| 17 | 70-1601074 | Втулка |
Загрузка ...
|
|
| 18 | 77.55.230 | Пружина внутренняя |
Загрузка ...
|
|
| 19 | 70-1601092 | Шайба изоляционная |
Загрузка ...
|
|
| 20 | 70-1601093 | Диск нажимной |
Загрузка ...
|
|
| 21 | 70-1601133 | Диск ведомый |
Загрузка ...
|
|
| 22 | 70-1601138 | Накладка сцепления |
Загрузка ...
|
|
| 23 | 50-1601043-К | Диск поддерживающий |
Загрузка ...
|
|
| 24 | Заклепка 4х6 ОН 025-181-63 | Заклепка 4х6 ОН 025-181-63 |
Загрузка ...
|
|
| 25 | 70-1601161 | Пластина опорная |
Загрузка ...
|
|
| 26 | 70-1601071 | Демпфер |
Загрузка ...
|
|
| 27 | 50-1601326-К | Палец упорный |
Загрузка ...
|
|
| 28 | 50-1601142-К | Ступица диска |
Загрузка ...
|
|
| 29 | 50-1601044-В | Пластина |
Загрузка ...
|
|
| 30 | 50-1601046-К | Диск ограничительный |
Загрузка ...
|
|
| 31 | Заклепка 2-4х6-620 ГОСТ 12642-67 | Заклепка 2-4х6-620 ГОСТ 12642-67 |
Загрузка ...
|
|
| 32 | Заклепка 6х10.01.019 ГОСТ 10300-68 | Заклепка 6х10.01.019 ГОСТ 10300-68 |
Загрузка ...
|
|
| 33 | Заклепка 8х22.01.019 ГОСТ 10299-68 | Заклепка 8х22.01.019 ГОСТ 10299-68 |
Загрузка ...
|
|
| 34 | 70-1601125 | Диск опорный |
Загрузка ...
|
|
| 35 | 70-1601123 | Штифт опорный (входит в дет.70-1601125) |
Загрузка ...
|
|
| 36 | 70-1601094 | Рычаг отжимной |
Загрузка ...
|
|
| 37 | Шплинт 3,2х18-001 ГОСТ 397-66 | Шплинт 3,2х18-001 ГОСТ 397-66 |
Загрузка ...
|
|
| 38 | Шайба 8.01.019 ГОСТ 11371-78 | Шайба 8.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 39 | 50-1601083-Б | Пружина рычага |
Загрузка ...
|
|
| 40 | Палец 8х65 ОН 025-196-68 | Палец 8х65 ОН 025-196-68 |
Загрузка ...
|
|
| 41 | 50-1601098 | Винт регулировочный |
Загрузка ...
|
|
| 42 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 43 | 70-1601051 | Ступица (входит в дет.70-1601125) |
Загрузка ...
|
|
| 44 | 70-1601091 | Демпфер |
Загрузка ...
|
|
| 45 | 70-1601053 | Втулка |
Загрузка ...
|
|
| 46 | 70-1601062 | Шайба |
Загрузка ...
|
|
| 47 | Заклепка 6х30.01.019 ГОСТ 10300-68 | Заклепка 6х30.01.019 ГОСТ 10300-68 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
