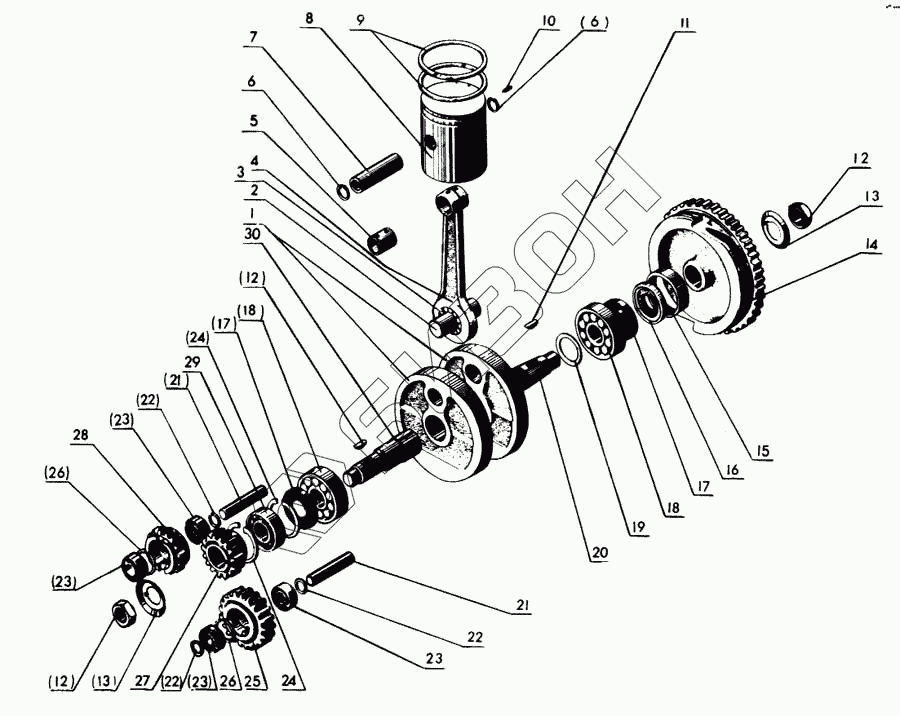

Графический каталог запасных частей к технике: МТЗ-80. Кривошипно-шатунный механизм
1
2
3
4
5
6
6
7
8
9
10
11
12
12
12
13
13
14
15
16
17
17
18
18
19
20
21
21
22
22
22
23
23
23
23
24
24
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 75.24.015 | 75.24.015 | Втулка в сборе с сальником и манжетой |
Загрузка ...
|
|
| Д24.с20-Б | Д24.с20-Б | Вал коленчатый в сборе |
Загрузка ...
|
|
| Д24.с21-Б | Д24.с21-Б | Шатун в сборе со втулкой |
Загрузка ...
|
|
| 1 | Д24.097-Г | Щека |
Загрузка ...
|
|
| 2 | Д24.098-Г | Палец кривошипа |
Загрузка ...
|
|
| 3 | Д24.099 | Ролик шатуна |
Загрузка ...
|
|
| 4 | Д24.100-1 | Шатун |
Загрузка ...
|
|
| 5 | Д24.018-2 | Втулка шатуна |
Загрузка ...
|
|
| 6 | Д24.028 | Кольцо стопорное |
Загрузка ...
|
|
| 7 | Д24.026-А | Палец поршня |
Загрузка ...
|
|
| 8 | Д24.023-Г | Поршень |
Загрузка ...
|
|
| 9 | Д24.127-А | Кольцо поршневое |
Загрузка ...
|
|
| 10 | Д24.125 | Штифт стопорный |
Загрузка ...
|
|
| 11 | Шпонка 5х9 ГОСТ 8795-68 | Шпонка 5х9 ГОСТ 8795-68 |
Загрузка ...
|
|
| 12 | Д24.047-А | Гайка |
Загрузка ...
|
|
| 13 | Д24.046-Б | Шайба |
Загрузка ...
|
|
| 14 | 75.24.104-3Г | Маховик |
Загрузка ...
|
|
| 15 | 75.24.105 | Втулка |
Загрузка ...
|
|
| 16 | Д24.с26 | Сальник |
Загрузка ...
|
|
| 17 | Манжета 2-30х52-4 ГОСТ 8752-70 | Манжета 2-30х52-4 ГОСТ 8752-70 |
Загрузка ...
|
|
| 18 | Подшипник 2206 ГОСТ 8338-75 | Подшипник 2206 ГОСТ 8338-75 |
Загрузка ...
|
|
| 19 | Д24.070-А | Шайба |
Загрузка ...
|
|
| 20 | Д24.013-В | Полуось задняя |
Загрузка ...
|
|
| 21 | Д24.022-А | Палец |
Загрузка ...
|
|
| 22 | Д24.077 | Шайба |
Загрузка ...
|
|
| 23 | Подшипник 202 ГОСТ 8338-75 | Подшипник 202 ГОСТ 8338-75 |
Загрузка ...
|
|
| 24 | Д24.128-1 | Кольцо стопорное |
Загрузка ...
|
|
| 25 | Д24.020-Б | Шестерня |
Загрузка ...
|
|
| 26 | Д24.078 | Кольцо стопорное |
Загрузка ...
|
|
| 27 | Д24.019-В | Шестерня |
Загрузка ...
|
|
| 28 | Д24.075-А | Шестерня |
Загрузка ...
|
|
| 29 | Подшипник 205 ГОСТ 8338-75 | Подшипник 205 ГОСТ 8338-75 |
Загрузка ...
|
|
| 30 | Д24.012-Б | Полуось передняя |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
