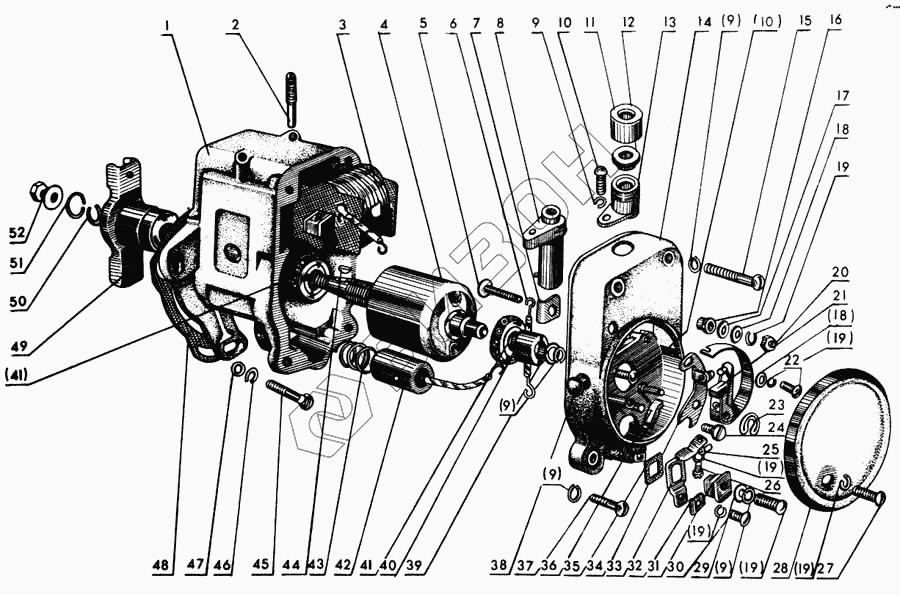

Графический каталог запасных частей к технике: МТЗ-80. Магнето
1
2
3
4
5
6
7
8
9
9
9
9
9
10
10
11
12
13
14
15
16
17
18
18
19
19
19
19
19
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
41
42
43
44
45
46
47
48
49
50
51
52
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| М124Б1-3728000 | М124Б1-3728000 | Магнето в сборе |
Загрузка ...
|
|
| М124Б2-3728300 | М124Б2-3728300 | Крышка в сборе |
Загрузка ...
|
|
| МС100-3728000 | МС100-3728000 | Полумуфта в сборе |
Загрузка ...
|
|
| 1 | М22А2-3728100 | Корпус |
Загрузка ...
|
|
| 2 | М22А-3728004 | Шпилька |
Загрузка ...
|
|
| 3 | М124Б1-3728400 | Трансформатор |
Загрузка ...
|
|
| 4 | М22А3-3728200 | Ротор |
Загрузка ...
|
|
| 5 | М42-3728304-11 | Винт |
Загрузка ...
|
|
| 6 | М124Б2-3728308 | Вывод |
Загрузка ...
|
|
| 7 | М42-3728309 | Угольник |
Загрузка ...
|
|
| 8 | М124Б1-3728310 | Вывод |
Загрузка ...
|
|
| 9 | Х-4001 | Шайба |
Загрузка ...
|
|
| 10 | МХ-0097 | Винт |
Загрузка ...
|
|
| 11 | М42-3728042 | Гайка |
Загрузка ...
|
|
| 12 | ЕСЭ-10-2774 | Шайба |
Загрузка ...
|
|
| 13 | М42-3728305 | Втулка |
Загрузка ...
|
|
| 14 | М124Б2-3728301 | Крышка |
Загрузка ...
|
|
| 15 | МХ-0139 | Винт |
Загрузка ...
|
|
| 16 | ДС1-3701104Б | Втулка |
Загрузка ...
|
|
| 17 | 8Х-1496 | Шайба |
Загрузка ...
|
|
| 18 | Х-4020 | Шайба |
Загрузка ...
|
|
| 19 | Х-1012 | Шайба |
Загрузка ...
|
|
| 20 | Х-4019 | Гайка |
Загрузка ...
|
|
| 21 | Р10-7079 | Рычаг |
Загрузка ...
|
|
| 22 | ДС1-3701107 | Винт |
Загрузка ...
|
|
| 23 | М11-6780 | Шайба |
Загрузка ...
|
|
| 24 | ИЛ-10-1467 | Эксцентрик |
Загрузка ...
|
|
| 25 | М42-3728501 | Пружина |
Загрузка ...
|
|
| 26 | М124-3728319 | Винт |
Загрузка ...
|
|
| 27 | 8Х-4165 | Винт |
Загрузка ...
|
|
| 28 | М122Б-3728011 | Крышка |
Загрузка ...
|
|
| 29 | 8Х-1497А | Шайба |
Загрузка ...
|
|
| 30 | 8Х-1541 | Винт |
Загрузка ...
|
|
| 31 | М22А-3728309 | Втулка |
Загрузка ...
|
|
| 32 | М22А-3728006 | Скоба |
Загрузка ...
|
|
| 33 | М22А-3728308 | Стойка |
Загрузка ...
|
|
| 34 | Р10-7075 | Стойка |
Загрузка ...
|
|
| 35 | М22А.3728307 | Шайба |
Загрузка ...
|
|
| 36 | М22А-3728322 | Лента |
Загрузка ...
|
|
| 37 | МХ-0098 | Винт |
Загрузка ...
|
|
| 38 | М48Б-3728131 | Головка кнопки |
Загрузка ...
|
|
| 39 | М46Б-3728608 | Шайба |
Загрузка ...
|
|
| 40 | М22А-3728005 | Кулачок |
Загрузка ...
|
|
| 41 | 6012 | Подшипник |
Загрузка ...
|
|
| 42 | К42-18-8 | Конденсатор |
Загрузка ...
|
|
| 43 | М22А-3728003 | Пружина |
Загрузка ...
|
|
| 44 | М11-41114 | Шпонка |
Загрузка ...
|
|
| 45 | Болт М6-6gх20.56.05 ГОСТ 7796-70 | Болт М6-6gх20.56.05 ГОСТ 7796-70 |
Загрузка ...
|
|
| 46 | Шайба 6 65Г 06 ГОСТ 6402-70 | Шайба 6 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 47 | Шайба 6.01 ГОСТ 11371-68 | Шайба 6.01 ГОСТ 11371-68 |
Загрузка ...
|
|
| 48 | Д24-074 | Прокладка |
Загрузка ...
|
|
| 49 | МС100-3728100 | Втулка |
Загрузка ...
|
|
| 50 | Х-4069 | Шайба |
Загрузка ...
|
|
| 51 | МС22-3728006 | Замок |
Загрузка ...
|
|
| 52 | МС22-3728005 | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
