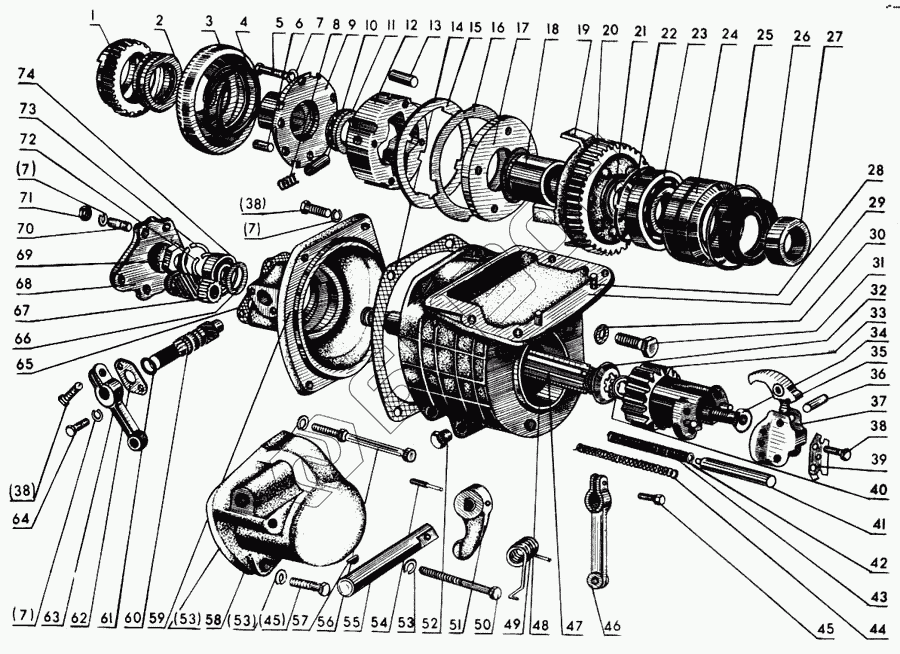

Графический каталог запасных частей к технике: МТЗ-80. Механизм передачи и включения пускового двигателя
1
2
3
4
5
6
7
7
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
38
39
40
41
42
43
44
45
45
46
47
48
49
50
51
52
53
53
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 350.12.080.00 | 350.12.080.00 | Держатель в сборе с грузом и осью груза |
Загрузка ...
|
|
| СМД8-19с2-1Б-03 | СМД8-19с2-1Б-03 | Вал редуктора в сборе |
Загрузка ...
|
|
| РПД2.000 | РПД2.000 | Редуктор в сборе |
Загрузка ...
|
|
| 240-1024115 | 240-1024115 | Привод бендикса в сборе |
Загрузка ...
|
|
| СМД2-19с7-1А | СМД2-19с7-1А | Колесо зубчатое в сборе с втулкой и ведущим барабаном |
Загрузка ...
|
|
| 50-1024020-2 | 50-1024020-2 | Корпус редуктора в сборе со штифтом и втулкой |
Загрузка ...
|
|
| 1 | 350.12.005.00 | Упор нажимной |
Загрузка ...
|
|
| 2 | Подшипник 8109 ГОСТ 6874-75 | Подшипник 8109 ГОСТ 6874-75 |
Загрузка ...
|
|
| 3 | 14.1906-1А | Диск нажимной |
Загрузка ...
|
|
| 4 | СМД2-1934 | Упор упругий |
Загрузка ...
|
|
| 5 | Болт М8-6gх45.88.05 ГОСТ 7795-70 | Болт М8-6gх45.88.05 ГОСТ 7795-70 |
Загрузка ...
|
|
| 6 | РПД1.009 | Палец |
Загрузка ...
|
|
| 7 | Шайба 8 65Г 05 ГОСТ 6402-70 | Шайба 8 65Г 05 ГОСТ 6402-70 |
Загрузка ...
|
|
| 8 | СМД2-1923-1 | Пружина |
Загрузка ...
|
|
| 9 | 14-1905-А | Ступица |
Загрузка ...
|
|
| 10 | СМД2-1935-1 | Плунжер |
Загрузка ...
|
|
| 11 | Подшипник 8106 ГОСТ 6864-75 | Подшипник 8106 ГОСТ 6864-75 |
Загрузка ...
|
|
| 12 | СМД2-1918-1 | Втулка |
Загрузка ...
|
|
| 13 | СМД2-1936 | Ролик |
Загрузка ...
|
|
| 14 | 50-1024027 | Прокладка |
Загрузка ...
|
|
| 15 | СМД2-1915 | Диск ведомый |
Загрузка ...
|
|
| 16 | СМД2-1916-А | Диск ведущий |
Загрузка ...
|
|
| 17 | СМД2-1917 | Диск прижимной |
Загрузка ...
|
|
| 18 | СМД2-1914-1 | Втулка |
Загрузка ...
|
|
| 19 | СМД2-1903-1Б | Барабан ведущий |
Загрузка ...
|
|
| 20 | СМД2-1907-1 | Колесо зубчатое |
Загрузка ...
|
|
| 21 | СМД2-1976 | Шайба |
Загрузка ...
|
|
| 22 | 50-1024078-Б | Кольцо |
Загрузка ...
|
|
| 23 | Подшипник 308 ГОСТ 8338-75 | Подшипник 308 ГОСТ 8338-75 |
Загрузка ...
|
|
| 24 | 50-1024029-Б | Втулка |
Загрузка ...
|
|
| 25 | Кольцо 095-100-30-2-2 ГОСТ 9833-73 | Кольцо 095-100-30-2-2 ГОСТ 9833-73 |
Загрузка ...
|
|
| 26 | Манжета 1-55х80-1 ГОСТ 8752-70 | Манжета 1-55х80-1 ГОСТ 8752-70 |
Загрузка ...
|
|
| 27 | СМД2-1954-А | Втулка |
Загрузка ...
|
|
| 28 | Штифт 10Сзх22 ГОСТ 3128-70 | Штифт 10Сзх22 ГОСТ 3128-70 |
Загрузка ...
|
|
| 29 | 50-1024025-Б | Корпус |
Загрузка ...
|
|
| 30 | 484002318 | Шайба |
Загрузка ...
|
|
| 31 | Болт М14-6gх30.88.35.019 ГОСТ 7796-70 | Болт М14-6gх30.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 32 | 350-12.074-00 | Шайба специальная |
Загрузка ...
|
|
| 33 | 50-1024092-2 | Колесо зубчатое |
Загрузка ...
|
|
| 34 | 350-12.027.10 | Болт специальный |
Загрузка ...
|
|
| 35 | 350-12.025.00 | Груз |
Загрузка ...
|
|
| 36 | 350-12.111.00 | Ось груза |
Загрузка ...
|
|
| 37 | 350-12.109.00 | Держатель |
Загрузка ...
|
|
| 38 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 | Болт М8-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 39 | 350-12.097.10 | Шайба |
Загрузка ...
|
|
| 40 | 14-1953 | Шайба |
Загрузка ...
|
|
| 41 | СМД2-1925-1 | Толкатель |
Загрузка ...
|
|
| 42 | Шайба 8.01 ГОСТ 11371-78 | Шайба 8.01 ГОСТ 11371-78 |
Загрузка ...
|
|
| 43 | СМД2-1928-А | Пружина толкателя |
Загрузка ...
|
|
| 44 | СМД8-1992 | Пружина |
Загрузка ...
|
|
| 45 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 46 | 240-1024114 | Рычаг |
Загрузка ...
|
|
| 47 | СМД8-1904-1Б | Вал редуктора |
Загрузка ...
|
|
| 48 | 50-1024026 | Втулка |
Загрузка ...
|
|
| 49 | 50-1024117-Б | Пружина |
Загрузка ...
|
|
| 50 | Болт М10-6gх85.88.35.019 ГОСТ 7795-70 | Болт М10-6gх85.88.35.019 ГОСТ 7795-70 |
Загрузка ...
|
|
| 51 | 240-1024119 | Поводок |
Загрузка ...
|
|
| 52 | Пробка КГ1/4" ГОСТ 12720-67 | Пробка КГ1/4" ГОСТ 12720-67 |
Загрузка ...
|
|
| 53 | Шайба 10 65Г 06 ГОСТ 6402-70 | Шайба 10 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 54 | Д08-038 | Штифт |
Загрузка ...
|
|
| 55 | 240-1024116 | Валик |
Загрузка ...
|
|
| 56 | 50-1024110 | Болт |
Загрузка ...
|
|
| 57 | Шпонка 3х5 ГОСТ 3795-68 | Шпонка 3х5 ГОСТ 3795-68 |
Загрузка ...
|
|
| 58 | 50-1024111-А | Крышка |
Загрузка ...
|
|
| 59 | РПД2.010 | Крышка |
Загрузка ...
|
|
| 60 | РПД1.003 | Валик рукоятки |
Загрузка ...
|
|
| 61 | Кольцо Н1-25х20-1 ГОСТ 9883-61 | Кольцо Н1-25х20-1 ГОСТ 9883-61 |
Загрузка ...
|
|
| 62 | РПД1.004 | Крышка |
Загрузка ...
|
|
| 63 | РПД2.002-А | Рычаг |
Загрузка ...
|
|
| 64 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 | Болт М8-6gх16.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 65 | РПД1.006 | Прокладка |
Загрузка ...
|
|
| 66 | 14-1920 | Шайба |
Загрузка ...
|
|
| 67 | РПД1.020 | Валик |
Загрузка ...
|
|
| 68 | РПД1.005 | Крышка |
Загрузка ...
|
|
| 69 | Гайка М22х1,5.6.05 ГОСТ 2526-70 | Гайка М22х1,5.6.05 ГОСТ 2526-70 |
Загрузка ...
|
|
| 70 | Шпилька БМ8 ТО/6hх16 10/12 66 | Шпилька БМ8 ТО/6hх16 10/12 66 |
Загрузка ...
|
|
| 71 | Гайка М8.6.05 ГОСТ 2524-70 | Гайка М8.6.05 ГОСТ 2524-70 |
Загрузка ...
|
|
| 72 | СМД2-1966 | Шайба стопорная |
Загрузка ...
|
|
| 73 | Кольцо Б-62 ГОСТ 13943-68 | Кольцо Б-62 ГОСТ 13943-68 |
Загрузка ...
|
|
| 74 | Подшипник 305 ГОСТ 8338-75 | Подшипник 305 ГОСТ 8338-75 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
