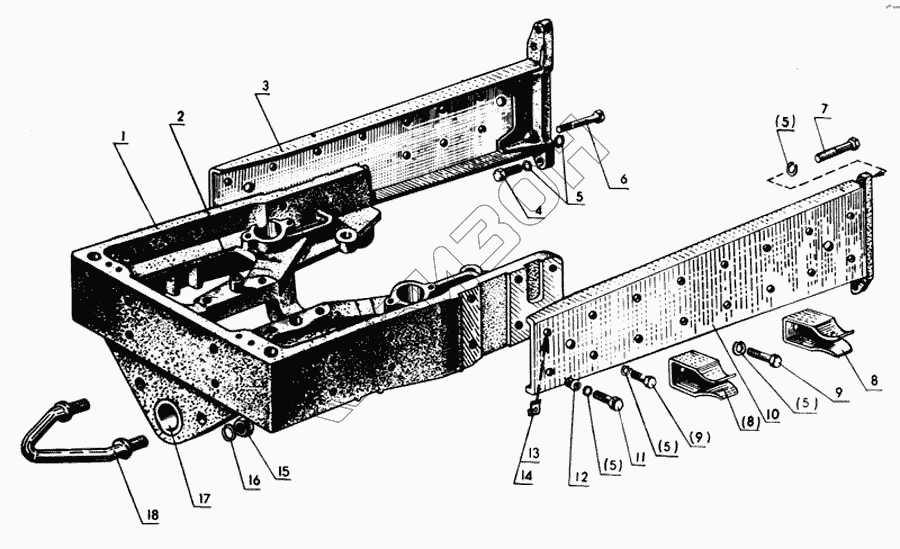

Графический каталог запасных частей к технике: МТЗ-80. Полурама
1
2
3
4
5
5
5
5
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-2800010-Б4 | 50-2800010-Б4 | Полурама в сборе |
Загрузка ...
|
|
| 70-2801120-А1 | 70-2801120-А1 | Брус передний с втулками в сборе |
Загрузка ...
|
|
| 1 | 50-2801124-А1 | Брус передний |
Загрузка ...
|
|
| 2 | 50-3405041 | Втулка |
Загрузка ...
|
|
| 3 | 50-2801052-Б1 | Лонжерон правый |
Загрузка ...
|
|
| 4 | Болт М16-6gх60.88.35.019 ГОСТ 7798-70 | Болт М16-6gх60.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 5 | Шайба 16ОТ 65Г 06 ГОСТ 6402-70 | Шайба 16ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 6 | Болт М16-6gх120.88.35.019 ГОСТ 7798-70 | Болт М16-6gх120.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 7 | Болт М16-6gх150.88.35.019 ГОСТ 7798-70 | Болт М16-6gх150.88.35.019 ГОСТ 7798-70 |
Загрузка ...
|
|
| 8 | 50-3913214 | Зажим |
Загрузка ...
|
|
| 9 | Болт М16-6gх32.88.019 ГОСТ 7796-70 | Болт М16-6gх32.88.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 10 | 50-2801053-Б1 | Лонжерон левый |
Загрузка ...
|
|
| 11 | Болт М16-6gх30.88.35.019 ГОСТ 7796-70 | Болт М16-6gх30.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 12 | 50-2800011 | Втулка |
Загрузка ...
|
|
| 13 | 80-8401003-01 | Захват левый |
Загрузка ...
|
|
| 14 | 80-8401003 | Захват правый |
Загрузка ...
|
|
| 15 | Гайка М20.6Н.6.019 ГОСТ 5915-70 | Гайка М20.6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 16 | Шайба 20ОТ 65Г 06 ГОСТ 6402-70 | Шайба 20ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 17 | 40-3001022 | Втулка |
Загрузка ...
|
|
| 18 | 70-2806010 | Скоба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
