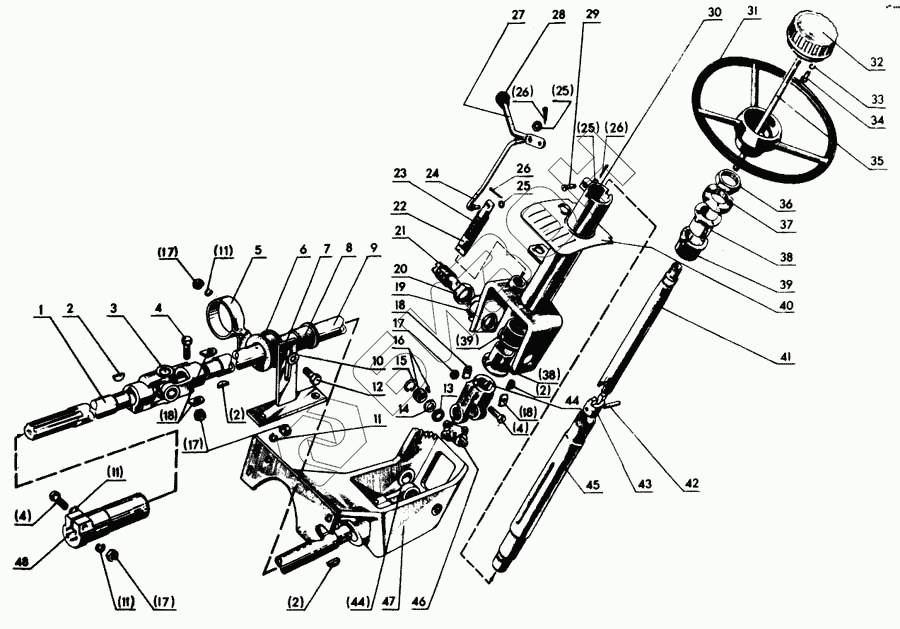

Графический каталог запасных частей к технике: МТЗ-80. Привод рулевого управления. Колесо рулевого управления
1
2
2
2
2
3
4
4
4
5
6
7
8
9
10
11
11
11
11
12
13
14
15
16
16
16
17
17
17
17
18
19
20
21
22
23
24
25
25
25
26
26
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
39
40
41
42
43
44
44
45
46
47
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 80-3401100 | 80-3401100 | Корпус с хомутом, амортизатором и втулкой в сборе |
Загрузка ...
|
|
| 70-3401050-Б | 70-3401050-Б | Вал со штифтом и хвостовиком в сборе |
Загрузка ...
|
|
| 70-3401080-В | 70-3401080-В | Труба с фиксатором и пружиной в сборе |
Загрузка ...
|
|
| 70-3401085 | 70-3401085 | Рычаг с тягой, шайбой и шплинтом в сборе |
Загрузка ...
|
|
| 80-3401005 | 80-3401005 | Привод |
Загрузка ...
|
|
| 80-3401010 | 80-3401010 | Привод рулевого механизма в сборе |
Загрузка ...
|
|
| 1 | 80-3401072 | Вал |
Загрузка ...
|
|
| 2 | Шпонка сегментная 5х10 ГОСТ 8795-68 | Шпонка сегментная 5х10 ГОСТ 8795-68 |
Загрузка ...
|
|
| 3 | 50-3401060 | Кардан |
Загрузка ...
|
|
| 4 | Болт М10-6gх40.88.35.019 ГОСТ 7796-70 | Болт М10-6gх40.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 5 | 80-3401103 | Хомут |
Загрузка ...
|
|
| 6 | 80-3401104 | Амортизатор |
Загрузка ...
|
|
| 7 | 80-3401105 | Стойка |
Загрузка ...
|
|
| 8 | 80-3401106 | Втулка |
Загрузка ...
|
|
| 9 | 80-3401052-Б | Вал |
Загрузка ...
|
|
| 10 | Шайба 10.01.019 ГОСТ 11371-78 | Шайба 10.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 11 | Шайба 10ОТ 65Г 06 ГОСТ 6402-70 | Шайба 10ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 12 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 | Болт М10-6gх30.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 13 | 50-3401063 | Обойма |
Загрузка ...
|
|
| 14 | 50-3401064 | Сальник |
Загрузка ...
|
|
| 15 | Кольцо Б19 ГОСТ 13943-68 | Кольцо Б19 ГОСТ 13943-68 |
Загрузка ...
|
|
| 16 | 904700УС17 | Подшипник |
Загрузка ...
|
|
| 17 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | Гайка М10-6Н.6.019 ГОСТ 5915-70 |
Загрузка ...
|
|
| 18 | 80-3401013 | Шайба |
Загрузка ...
|
|
| 19 | 70-3401028 | Шайба |
Загрузка ...
|
|
| 20 | Гайка М27х2-6Н.6.019 ГОСТ 2526-70 | Гайка М27х2-6Н.6.019 ГОСТ 2526-70 |
Загрузка ...
|
|
| 21 | 70-3401089 | Винт |
Загрузка ...
|
|
| 22 | 70-3401088-Б | Фиксатор |
Загрузка ...
|
|
| 23 | 70-3401087 | Пружина 392 ГОСТ 13771-68 |
Загрузка ...
|
|
| 24 | 70-3401084 | Тяга |
Загрузка ...
|
|
| 25 | Шайба 6.01.019 ГОСТ 11371-78 | Шайба 6.01.019 ГОСТ 11371-78 |
Загрузка ...
|
|
| 26 | Шплинт 1,6х12.007 ГОСТ 397-66 | Шплинт 1,6х12.007 ГОСТ 397-66 |
Загрузка ...
|
|
| 27 | 70-3401083 | Рычаг |
Загрузка ...
|
|
| 28 | 70-3401093 | Наконечник |
Загрузка ...
|
|
| 29 | Палец 6х18 ОСТ 37.001.163-75 | Палец 6х18 ОСТ 37.001.163-75 |
Загрузка ...
|
|
| 30 | 70-3401020 | Труба |
Загрузка ...
|
|
| 31 | 66-3402015-02 | Колесо рулевое |
Загрузка ...
|
|
| 32 | 70-3401035 | Головка |
Загрузка ...
|
|
| 33 | Шайба 6ОТ 65Г 06 ГОСТ 6402-70 | Шайба 6ОТ 65Г 06 ГОСТ 6402-70 |
Загрузка ...
|
|
| 34 | Болт М6-6gх12.88.35.019 ГОСТ 7796-70 | Болт М6-6gх12.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 35 | 70-3401140 | Пластина |
Загрузка ...
|
|
| 36 | 70-3401079 | Контргайка |
Загрузка ...
|
|
| 37 | 70-3401078 | Гайка |
Загрузка ...
|
|
| 38 | 70-3401076 | Втулка |
Загрузка ...
|
|
| 39 | 70-3401077-Б | Амортизатор |
Загрузка ...
|
|
| 40 | 70-3401094 | Пластина уплотнительная |
Загрузка ...
|
|
| 41 | 70-3401074-Б | Вал рулевой |
Загрузка ...
|
|
| 42 | Штифт 8Пр2х36 ГОСТ 3128-70 | Штифт 8Пр2х36 ГОСТ 3128-70 |
Загрузка ...
|
|
| 43 | 70-3401054-Б | Хвостовик вала |
Загрузка ...
|
|
| 44 | 50-3401061-А | Вилка |
Загрузка ...
|
|
| 45 | 70-3401055 | Вал промежуточный |
Загрузка ...
|
|
| 46 | 50-3401062 | Крестовина |
Загрузка ...
|
|
| 47 | 70-3401120 | Кронштейн |
Загрузка ...
|
|
| 48 | 80-3401070 | Втулка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
