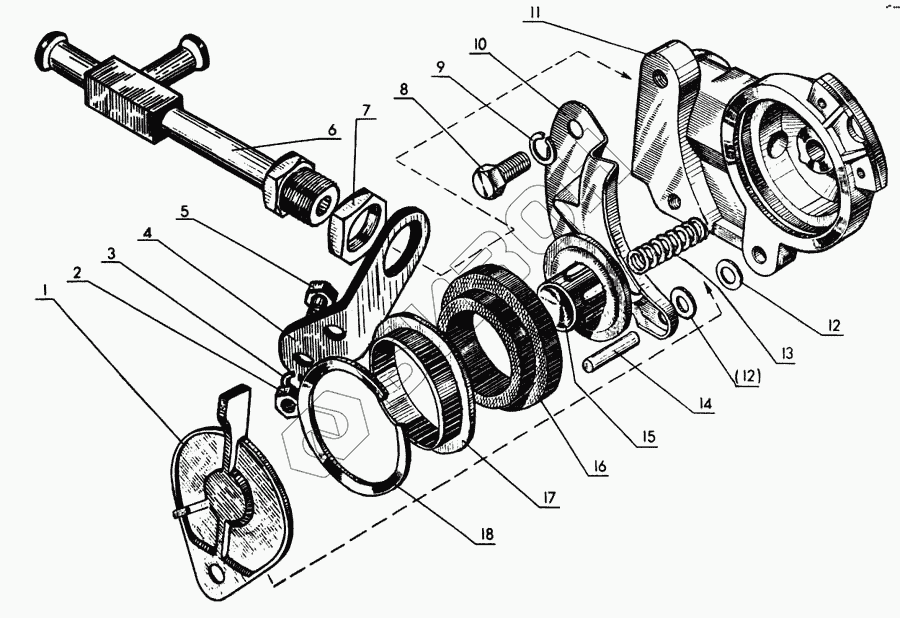

Графический каталог запасных частей к технике: МТЗ-80. Соединительная головка
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| А29.76.000 | А29.76.000 | Головка соединительная в сборе |
Загрузка ...
|
|
| 1 | А29.76.004 | Крышка |
Загрузка ...
|
|
| 2 | Гайка М10-6Н.019 ГОСТ 15522-70 | Гайка М10-6Н.019 ГОСТ 15522-70 |
Загрузка ...
|
|
| 3 | Шайба 10ОТ ОСТ 37.001.115-75 | Шайба 10ОТ ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 4 | 70-3521012 | Кронштейн |
Загрузка ...
|
|
| 5 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 | Болт М10-6gх25.88.35.019 ГОСТ 7796-70 |
Загрузка ...
|
|
| 6 | 70-3521030 | Тройник (для спецкомплектаций) |
Загрузка ...
|
|
| 7 | Гайка М22х1,5-6Н.6.019 ГОСТ 15522-70 | Гайка М22х1,5-6Н.6.019 ГОСТ 15522-70 |
Загрузка ...
|
|
| 8 | Болт М6-6gх14.58.016 ГОСТ 7796-70 | Болт М6-6gх14.58.016 ГОСТ 7796-70 |
Загрузка ...
|
|
| 9 | Шайба 6.65Г 016 ГОСТ 6402-70 | Шайба 6.65Г 016 ГОСТ 6402-70 |
Загрузка ...
|
|
| 10 | А29.76.001 | Замок |
Загрузка ...
|
|
| 11 | А29.76.005 | Корпус |
Загрузка ...
|
|
| 12 | Шайба 5 01 08кп 016 ГОСТ 11371-78 | Шайба 5 01 08кп 016 ГОСТ 11371-78 |
Загрузка ...
|
|
| 13 | А29.66.503 | Пружина |
Загрузка ...
|
|
| 14 | А29.76.012 | Штифт |
Загрузка ...
|
|
| 15 | А29.76.010 | Клапан |
Загрузка ...
|
|
| 16 | А29.76.003 | Кольцо |
Загрузка ...
|
|
| 17 | А29.76.014 | Шайба |
Загрузка ...
|
|
| 18 | А29.76.015 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
