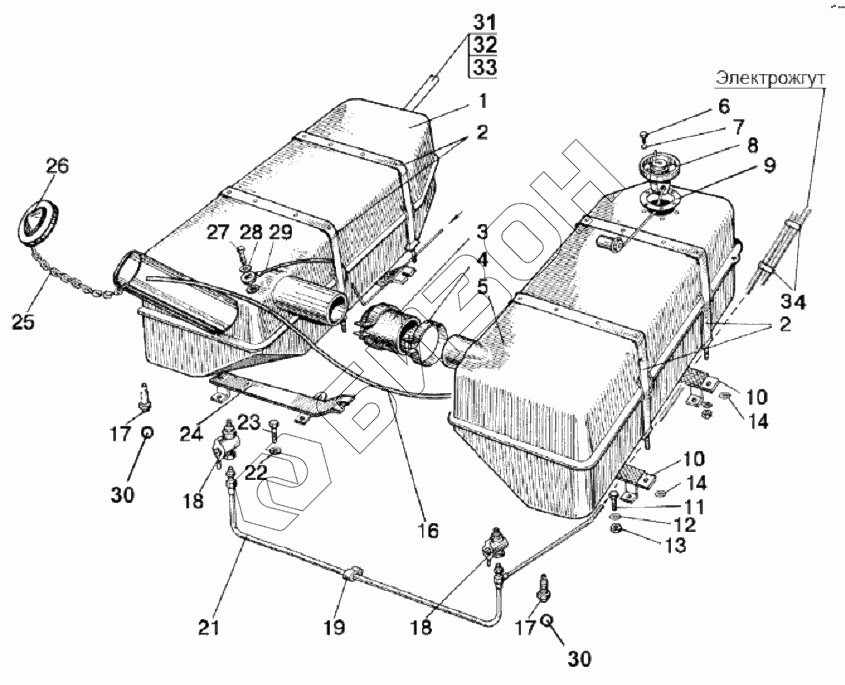

Графический каталог запасных частей к технике: МТЗ-80.1. Баки топливные (металлические)
1
2
2
3
4
4
5
6
7
8
9
10
10
11
12
13
14
14
16
17
17
18
18
19
21
22
23
24
25
26
27
28
29
29
30
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 70-1101005-02 | 70-1101005-02 | Баки |
Загрузка ...
|
|
| 70-1101005 | 70-1101005 | Баки |
Загрузка ...
|
|
| 80-1101100-03 | 80-1101100-03 | Установка топливопровода |
Загрузка ...
|
|
| 80-1101100 | 80-1101100 | Установка топливопровода |
Загрузка ...
|
|
| 1 | 70-1101020 | Бак |
Загрузка ...
|
|
| 2 | 70-1101070 | Хомут |
Загрузка ...
|
|
| 3 | 70-1101035-Б | Рукав |
Загрузка ...
|
|
| 4 | ХС-66 | Хомут |
Загрузка ...
|
|
| 4 | 5000.06 | Хомут с червячной резьбой 50-70 |
Загрузка ...
|
|
| 5 | 70-1101010 | Бак |
Загрузка ...
|
|
| 6 | В.М5-6gх16.58.019 | Винт |
Загрузка ...
|
|
| 7 | 80-1101067 | Шайба |
Загрузка ...
|
|
| 8 | ДУМП-21М | Датчик уровня топлива |
Загрузка ...
|
|
| 9 | 200-3806026 | Прокладка |
Загрузка ...
|
|
| 10 | 80-1101240-Б | Кронштейн правый |
Загрузка ...
|
|
| 11 | М10-6gх25.88.35.019 | Болт |
Загрузка ...
|
|
| 12 | 10.ОТ | Шайба |
Загрузка ...
|
|
| 13 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 14 | 10Л | Шайба ОСТ 37.001.115-75 |
Загрузка ...
|
|
| 16 | 85-1101002 | Трубка |
Загрузка ...
|
|
| 17 | 822-1101081 | Штуцер |
Загрузка ...
|
|
| 18 | 9175.02 | Кран ПП6-1-O |
Загрузка ...
|
|
| 19 | 70-1101042 | Скоба |
Загрузка ...
|
|
| 21 | 1101.03 | Топливопровод резинотканевый |
Загрузка ...
|
|
| 22 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 23 | М12-6gх30.88.35.019 | Болт |
Загрузка ...
|
|
| 24 | 80-1101260-Б | Кронштейн |
Загрузка ...
|
|
| 25 | 36-1101070 | Цепочка |
Загрузка ...
|
|
| 26 | 80-1103010 | Пробка |
Загрузка ...
|
|
| 27 | 36-1104787 | Болт |
Загрузка ...
|
|
| 28 | 4600.16 | Шайба РМ10 |
Загрузка ...
|
|
| 29 | 1101.19 | Топливопровод |
Загрузка ...
|
|
| 29 | 1101.15 | Топливопровод |
Загрузка ...
|
|
| 30 | 11,112-100 | Шарик |
Загрузка ...
|
|
| 31 | 1101.11 | Топливопровод резинотканевый |
Загрузка ...
|
|
| 32 | Д18-051 | Болт |
Загрузка ...
|
|
| 33 | 4600.18 | Шайба РМ14 |
Загрузка ...
|
|
| 34 | 80-3723045 | Манжета |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
