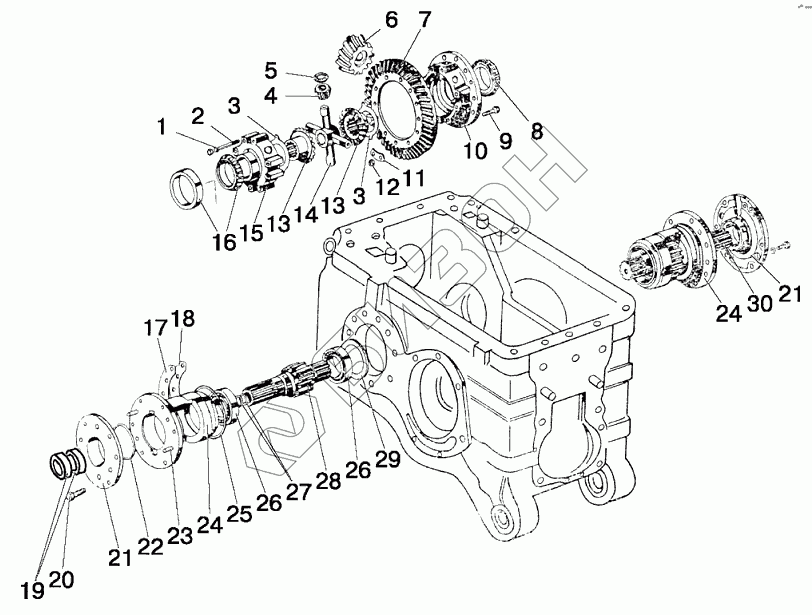

Графический каталог запасных частей к технике: МТЗ-80.1. Дифференциал. Стакан подшипников
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
21
22
23
24
24
25
26
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 50-2403014 | 50-2403014 | Комплект шестерен |
Загрузка ...
|
|
| 50Х-2407042 | 50Х-2407042 | Стакан подшипников |
Загрузка ...
|
|
| 85-2403020 | 85-2403020 | Дифференциал |
Загрузка ...
|
|
| 1 | 12.ОТ | Шайба |
Загрузка ...
|
|
| 2 | 50-2403034-А | Болт |
Загрузка ...
|
|
| 3 | 50-2403049-Б | Шайба опорная |
Загрузка ...
|
|
| 4 | 85-2403055-01 | Сателлит со втулкой |
Загрузка ...
|
|
| 5 | 85-2403025 | Шайба опорная |
Загрузка ...
|
|
| 6 | 50-1701105-Б | Шестерня главной передачи (в запасные части поставляется только в комплекте 50-2403014) |
Загрузка ...
|
|
| 7 | 50-2403021-Б | Шестерня ведомая главной передачи (в запасные части поставляется только в комплекте 50-2403014-А) |
Загрузка ...
|
|
| 7 | 50-2403021-Б-01 | Шестерня ведомая |
Загрузка ...
|
|
| 8 | 7515А | Подшипник |
Загрузка ...
|
|
| 9 | 50-1702092 | Болт призонный М12х42 |
Загрузка ...
|
|
| 10 | 85-2403015 | Корпус дифференциала в сборе |
Загрузка ...
|
|
| 10 | 85-2403018 | Корпус |
Загрузка ...
|
|
| 11 | 50-2403023 | Пластина стопорная |
Загрузка ...
|
|
| 12 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 13 | 50-2403048 | Шестерня полуосевая |
Загрузка ...
|
|
| 14 | 50-2403062-А2 | Крестовина |
Загрузка ...
|
|
| 15 | 85-2403019 | Крышка |
Загрузка ...
|
|
| 16 | 7215А | Подшипник |
Загрузка ...
|
|
| 17 | 50-2407056 | Прокладка (0,5 мм) |
Загрузка ...
|
|
| 18 | 50-2407057 | Прокладка (0,2 мм) |
Загрузка ...
|
|
| 19 | КФА-50х70 | Манжета 50x70 |
Загрузка ...
|
|
| 20 | М12-6gх25.88.35.019 | Болт ГОСТ 7796-70 |
Загрузка ...
|
|
| 21 | 50-2407050-А-01 | Крышка стакана |
Загрузка ...
|
|
| 21 | 85-2407059 | Крышка стакана |
Загрузка ...
|
|
| 22 | ЦС110-1414045-4 | Кольцо |
Загрузка ...
|
|
| 23 | 50-1601352 | Штифт |
Загрузка ...
|
|
| 24 | 70-2407060 | Стакан левый в сборе |
Загрузка ...
|
|
| 24 | 70-2407060-01 | Стакан правый в сборе |
Загрузка ...
|
|
| 25 | 160-165-36-1-4 | Кольцо |
Загрузка ...
|
|
| 26 | 6-42212КМ | Подшипник |
Загрузка ...
|
|
| 27 | 035-040-30-1-4 | Кольцо |
Загрузка ...
|
|
| 28 | 70-2407053 | Шестерня ведущая (левая) |
Загрузка ...
|
|
| 29 | 85-2407043 | Кольцо |
Загрузка ...
|
|
| 30 | 70-2407053-01 | Шестерня ведущая (правая) |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
